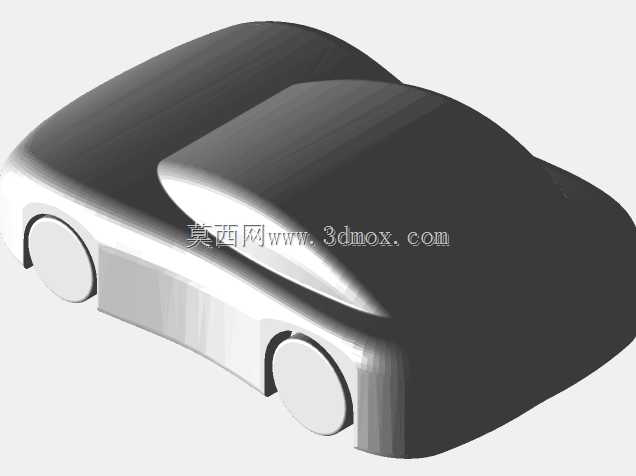

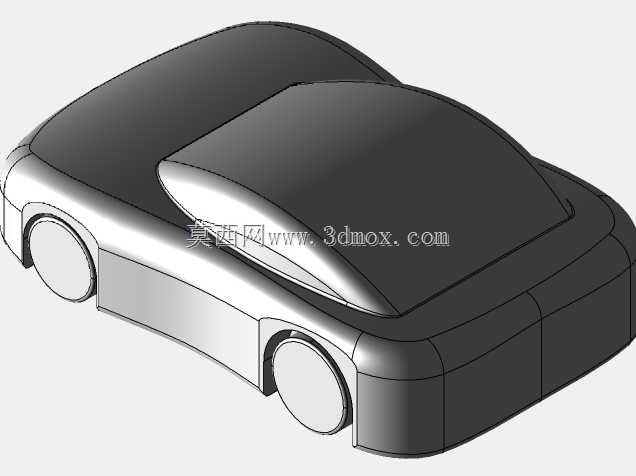

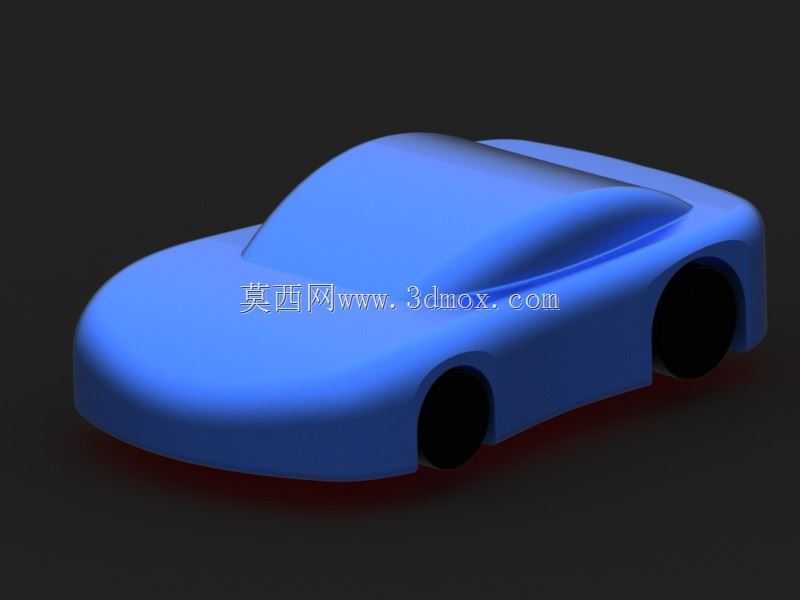

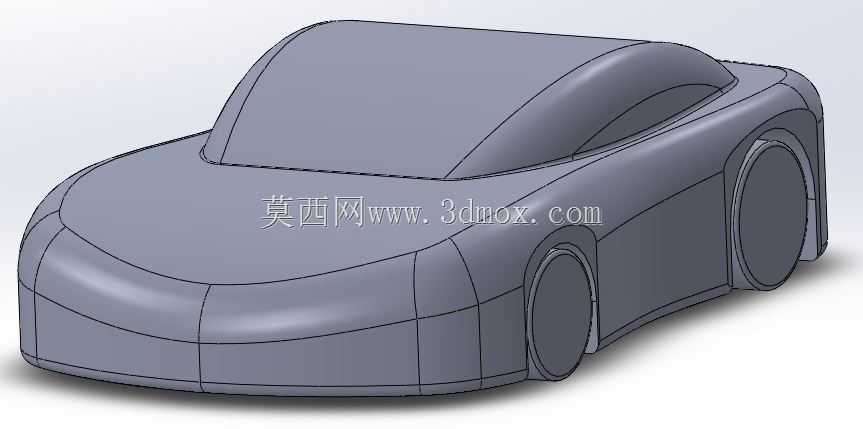

用于CFD分析的简化轿车几何结构

该简化车体几何主要面向汽车前期研发阶段的空气动力学仿真验证场景，在整车概念设计初期，工程团队无需等待完整的零部件细节设计落地，即可依托该类简化几何开展首轮CFD流场分析，快速评估车身基础造型的风阻表现、气流分离特性与尾部涡流结构，为后续造型迭代、空气动力学套件布局提供前置数据支撑，大幅缩短概念阶段的研发验证周期，减少后期详细设计阶段的气动性能返工风险。从实际用途来看，该几何剔除了车门缝隙、外饰凸起、底盘复杂管线等对流场影响权重较低的细节，保留了乘员舱轮廓、车头迎风面曲率、车顶溜背过渡、轮拱包覆形态等核心气动特征，既能够保证仿真计算时的网格划分效率，降低不必要的算力消耗，又可以精准还原整车外表面的核心流场作用规律，适合开展多轮造型方案的快速比对筛选，也可作为高校车辆工程专业开展流体仿真教学的练习载体，帮助学习者理解车身造型与气动性能的对应关系。在功能特性层面，该几何的曲面全部采用样条曲线构建，使用者可以通过调整关键控制点的位置参数，快速修改车头圆角半径、车顶弧度、车尾收窄角度、轮拱突出量等造型特征，无需重构整体几何结构即可生成不同造型方向的车体方案，适配不同风阻优化目标、不同造型风格的仿真需求；同时几何预留了轮腔的标准安装边界，可根据仿真需求搭配不同规格的轮胎模型，也可在底盘位置扩展添加简化的底板、扩散器等结构，满足不同仿真维度的分析要求。设计思路上，该几何遵循气动仿真优先的原则，所有曲面过渡均保持G2连续，避免出现锐角、碎面等容易导致仿真计算发散的几何缺陷，整体轮廓按照常规紧凑型家用轿车的比例构建，车头长度、乘员舱高度、轴距比例均参考量产车型的通用尺寸区间设定，轮拱位置按照常规17寸轮毂的安装空间预留边界，整车宽度、高度的外廓尺寸符合常规道路车辆的限界要求，既可以单独用于外流场仿真，也可导入风洞虚拟场景完成模拟吹风试验，还可作为基础载体进一步细化内外饰结构，拓展为完整的整车数字样机。
