碳纤维款Kardan万向传动轴结构设计

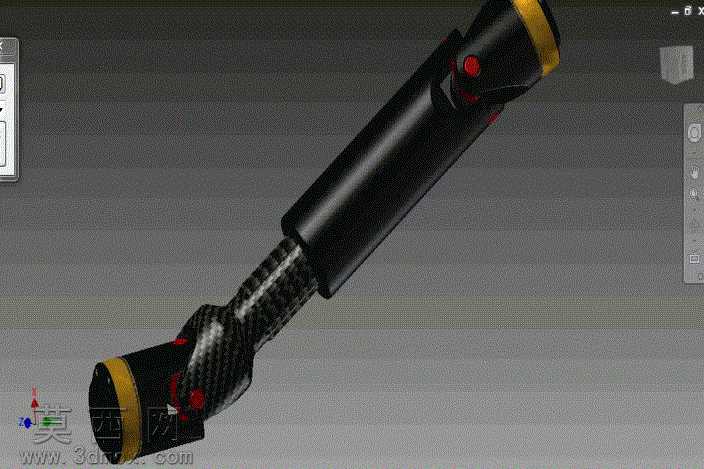

本作品为Kardan结构万向传动轴的三维设计成果，建模阶段围绕十字轴式万向传动的核心运动逻辑展开，先完成两端万向节叉、十字铰接轴、中间伸缩轴段的基础特征搭建，严格匹配万向节摆动角度、轴段伸缩行程的参数约束，保证两轴存在夹角时可稳定传递扭矩，适配变角度、变轴距的动力传输场景。材质设计上做了差异化区分，中间轴段采用碳纤维纹理材质，还原高性能传动件轻量化、高刚度的材质特性，表面做细腻的编织纹理映射，搭配低粗糙度的哑光金属质感处理两端铰接结构，轴端限位环做亮金色金属镀层效果，铰接部位的红色限位销做高饱和度的烤漆质感，不同材质的粗糙度、反光度参数经过反复调试，渲染阶段采用三点布光方案，主光源模拟工业展厅的柔光效果勾勒部件轮廓，辅光源补光消除结构暗部的死黑区域，环境光添加微弱的反射贴图，让金属部件呈现自然的环境反射，最终渲染图清晰展现各部件的装配关系与材质层次。结构设计上，两端万向节采用对称式十字轴铰接结构，铰接处预留合理的转动间隙，既保证摆动过程无卡滞，也避免间隙过大造成传动冲击，中间轴段采用花键式伸缩结构，可适配安装过程中的轴距偏差，同时工作过程中可补偿轴向窜动，轴体外部做包覆式结构设计，既保护内部伸缩花键免受粉尘侵蚀，也通过碳纤维材质降低整体自重，相比传统全金属传动轴减重效果明显。设计过程中反复校验万向节的传动等速性，通过调整两端万向节的相位角，保证单根传动轴在合理夹角范围内的输出转速平稳，降低传动过程中的振动与噪音，铰接部位的限位结构做了强化设计，避免大扭矩传递过程中出现轴销脱出的风险，整体结构兼顾传动性能、轻量化需求与外观质感，可用于高性能传动场景的结构参考、教学演示或者改装方案的三维验证。
