摩托车DB7型后悬挂摇臂结构设计

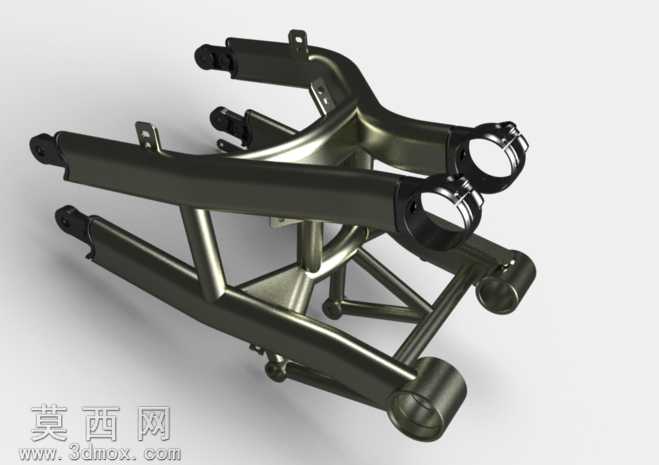

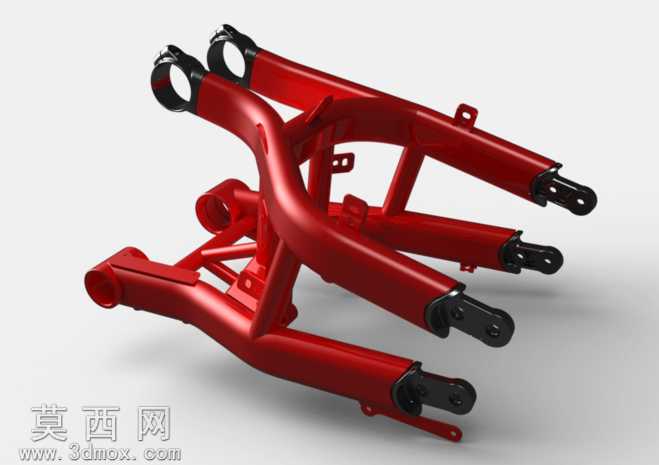

该作品为高性能摩托车后悬挂摇臂的三维设计模型，建模阶段以机车后悬挂的受力特性为核心依据，首先梳理摇臂与车架、后轮轴、减震器的连接点位坐标，通过三维草绘勾勒出双侧主纵梁、中部加强桁架、端部连接座的整体轮廓，采用实体建模与曲面建模结合的方式完成主体结构搭建：双侧主纵梁采用变截面箱型结构设计，既保证纵向抗弯、抗扭强度，又合理控制部件自重，中部通过多组三角形桁架结构完成左右纵梁的连接，分散后轮传递的冲击载荷，避免应力集中问题。模型对各个连接点位做了精细化处理：前端与车架铰接的轴套部位设计了同轴的双层衬套安装位，预留润滑介质的存储空间，后端与后轮轴连接的环形夹座做了开口锁紧结构设计，配套的螺栓安装位、定位销孔完全按照机车装配公差要求做参数化设定，上部与后减震器连接的吊耳结构做了加厚过渡处理，匹配减震器工作时的多角度摆动需求。材质与渲染阶段，主体结构采用高强度铝合金材质表现，通过金属材质参数调整还原锻造铝合金的哑光金属质感，表面做细微的拉丝纹理处理，连接轴、锁紧环等部件采用铬钼钢材质，通过高反光金属材质区分不同部件的材质属性，渲染时采用三点布光方案，主光从侧上方投射突出摇臂的结构轮廓与桁架线条，辅光补全暗部细节避免结构死角过黑，轮廓光勾勒部件边缘提升整体立体感，背景采用浅灰白色调突出金属部件的质感层次。设计过程中充分参考了高性能机车摇臂的受力仿真逻辑，在保证结构强度的前提下对非受力区域做了轻量化挖除设计，中部桁架的杆件角度、截面尺寸经过多轮参数调整，兼顾刚性与轻量化需求，各个连接部位的圆角过渡处理完全符合机械加工工艺要求，避免加工过程中出现应力集中导致的部件断裂风险，整体模型的装配关系完整，可直接用于后续的工程仿真、装配验证以及加工图纸输出工作。
