跨河通行桁架式公路桥梁三维设计

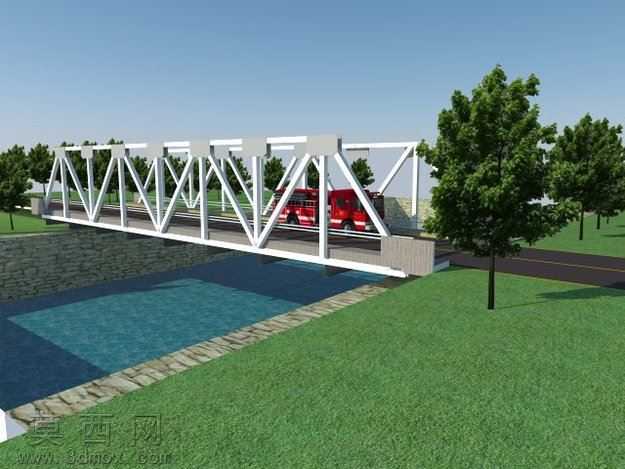

本作品为跨河通行的桁架式公路桥梁三维设计成果，建模阶段依托参数化建模逻辑完成整体结构搭建，首先依据桁架桥的受力特性确定主桁架的节间划分，采用三角形腹杆体系作为核心承重框架，每一组斜杆、竖杆与上下弦杆的连接节点都做了精细化处理，避免出现结构错位或干涉问题，同时预留了桥面铺装层、护栏基座的安装位，保证各部件装配逻辑符合实际工程施工顺序。渲染环节采用写实化场景搭建，为桥梁主体钢结构赋予哑光银白金属材质，还原钢制型材的表面质感，搭配石砌驳岸、仿真水体、规整草坪与行道树模型构建真实的跨河通行环境，桥面添加通行车辆模型直观展示桥梁的通行尺度与承载场景，光线采用自然日光方案，调整阴影角度突出桁架结构的空间层次感，让整体渲染效果兼具工程展示性与视觉真实感。材质设置上区分了不同部件的材质属性，桥梁端部的桥台采用混凝土哑光材质，驳岸块石做了粗糙纹理与色差变化，水体材质添加半透明与波纹反射效果，草坪与树木采用带自然色彩变化的植被材质，避免场景出现塑料感。结构设计层面充分考虑桁架桥的受力优势，通过三角形杆件体系将桥面荷载均匀传递至两端桥台，上下弦杆分别承担拉压应力，腹杆传递剪力与局部荷载，整体结构自重轻、跨度适配性强，适合中小跨径的跨河、跨线通行场景，桥面宽度满足双向小型车辆通行需求，两侧设置安全护栏，桥台与岸坡的衔接做了放坡处理，符合实际路桥工程的构造要求。设计思路围绕实用化工程展示展开，没有添加冗余的装饰性构件，所有结构部件都对应实际工程中的功能需求，既可以作为路桥相关课程的教学演示模型，也能为同类型桁架桥的方案设计提供直观的三维参考，帮助观者快速理解桁架桥的传力逻辑与构造组成。
