可弯曲波纹防护软线护套结构设计

　　这类带分段环形波纹结构的可弯曲软质护套，在工业现场的走线布局场景里承担着核心防护作用，日常在机床走线、自动化设备活动臂布线、工程机械线束防护、电气柜内部跨接走线等场景都能见到它的身影，核心作用是给穿在内部的线缆、气路细管提供外层防护，避免线缆直接接触设备金属锐边、车间内的切削液飞溅、焊渣掉落灼烧，同时适配设备活动部位的反复弯折需求，不会像硬直管那样在部件位移时出现卡滞、断裂的问题。

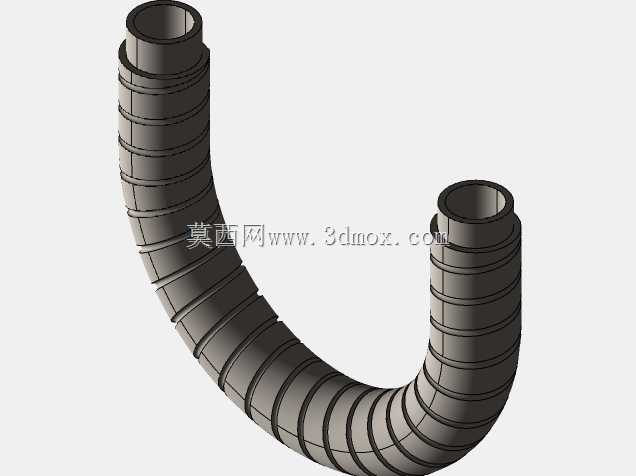

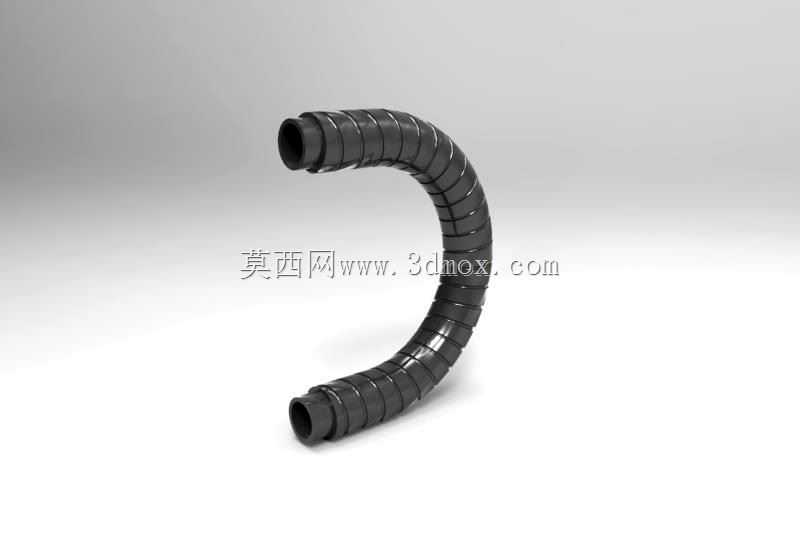

　　从结构设计逻辑来看，整段护套采用等距环形凸棱的分段式结构，每一段凸棱之间预留了足够的弯折间隙，这也是它能实现大角度弯曲的核心——相邻两段环筋在弯曲时会在受压侧相互贴合限位，受拉侧自然张开，不会因为反复弯折出现管壁折死弯的情况，一旦出现死弯就会挤压内部的线缆或者气管，轻则导致线缆绝缘层磨损、气路通气截面积下降，重则直接磨穿线皮引发短路、气路漏气停机。设计时环筋的壁厚需要做针对性匹配，壁厚过薄会导致整体支撑性不足，设备运行时的震动容易让护套和内部线缆产生共振磨损，壁厚过厚又会让弯折阻力变大，装在设备往复运动的部位时会额外增加驱动负载，还会降低最小弯曲半径，无法适配紧凑安装空间的走线需求。

　　两端的接口采用平直等径的设计，没有做额外的快插结构，实际安装时可以根据现场需求搭配对应的接头，比如和硬管对接时可以选用卡套式接头，需要固定在设备钣金孔位时可以选用螺纹锁紧式的葛兰头，也可以根据走线长度需求多段拼接，适配不同的布线跨度。护套的内壁做了光滑处理，穿线时不会刮伤线缆的外绝缘层，尤其是带屏蔽层的通讯线缆，内壁粗糙很容易在穿线过程中勾扯屏蔽铜网，导致屏蔽层断裂失效，影响设备的信号传输稳定性。

　　在安装边界的适配性上，这类护套的最小弯曲半径通常是自身外径的6-8倍，设计布线走向时需要提前预留足够的弯曲空间，不能强行把护套掰到小于最小弯曲半径的角度，否则长期使用会在弯折处产生应力集中，导致环筋部位出现开裂。固定点的设置也有讲究，在设备静止段和活动段的衔接位置必须设置固定点，避免护套随着部件运动来回窜动，和周边的金属结构产生摩擦损耗；如果是用在有往复直线运动或者旋转运动的部位，还要计算护套的活动行程余量，预留10%左右的长度冗余，避免部件运动到极限位置时护套被拉直拉扯，导致接头脱落或者护套本身被拉裂。

　　从实际使用的工况适配来看，不同材质的这类护套适配的场景有明显区别，普通改性PVC材质的可以满足常规车间常温环境的走线防护，耐温范围通常在-20℃到80℃，如果是用在焊接工位附近，就需要选用添加阻燃剂的材质，避免焊渣掉落在表面引燃护套；如果是用在户外工程机械上，还需要添加抗紫外线的助剂，避免长期日晒导致材质变脆开裂。设计建模时需要重点还原每一段环筋的圆角过渡，不能出现尖锐的棱角，否则在弯折时棱角位置会产生应力集中，大幅降低护套的疲劳寿命，同时要保证整段护套的同轴度，避免内壁出现厚薄不均的情况，否则弯曲时薄的位置会优先出现破损。

　　很多新手工程师在选型这类护套时容易忽略弯折寿命的问题，只看内径能不能穿过线缆，实际上如果设备的活动部位是高频往复运动，比如工业机器人的关节走线，每分钟弯折次数达到十几次甚至几十次，就需要对环筋的结构做优化，适当加大环筋之间的间隙，提升弯折的自由度，同时选用耐疲劳的柔性材质，否则用不了几个月就会在弯折位置出现开裂，失去防护作用。另外在排布内部线缆的时候，不能把护套内部塞得太满，通常内部线缆的总截面积不要超过护套内孔截面积的70%，一方面是方便穿线施工，另一方面是线缆在护套内部随着弯折会有轻微的位移空间，不会被挤压在一起导致散热不畅，尤其是走动力线的时候，线缆本身会发热，预留足够的空隙能提升散热效率，避免线缆长期过热加速绝缘层老化。
