空心管夹持用双孔锁紧式管夹结构

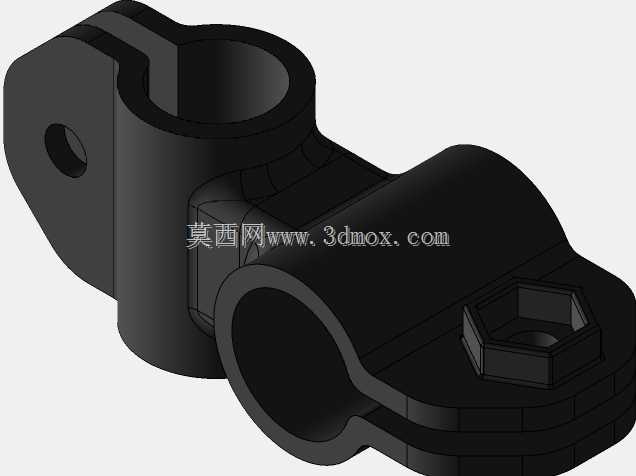

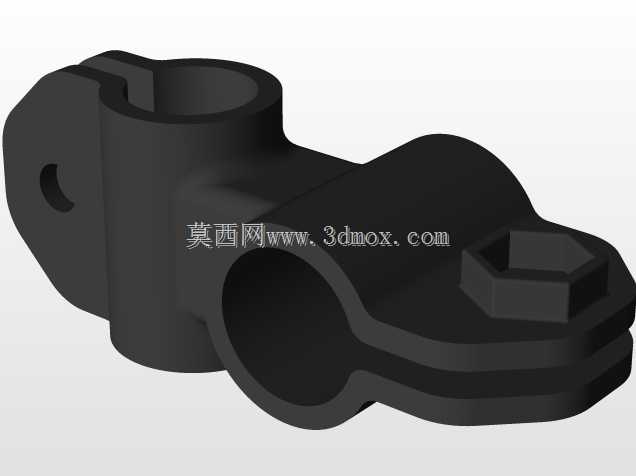

　　在流体输送管路布设、轻型设备机架搭建、自动化生产线气动回路排布这类现场场景里，管路的悬空固定、走向限位一直是容易被忽略但直接影响长期运行稳定性的细节，尤其是小口径空心管材的固定，既不能过度夹持造成管壁变形引发通径缩径、介质流动阻力增大，也不能夹持力不足导致管路受振动后出现滑移、接口松脱泄漏的问题，这款双孔位的夹持支架就是针对这类场景做的结构设计。从实际使用的工况来看，这类夹持件常被用在设备旁侧的气路支管固定、工作台架上的穿线护套管定位、小型输送线的侧边导向杆固定场景，区别于传统单孔抱箍只能固定单根管路的局限，这个结构做了两个不同朝向的夹持孔位，一个是轴向贯通的圆孔用于穿装主支撑圆杆或者主路管路，

　　另一个是侧向开口的夹孔用于固定需要垂直于主杆走向的支管或者杆件，两个孔位的轴线呈垂直交错布局，能在不额外增加转接件的前提下完成两个垂直方向杆件的连接固定，减少现场安装时的零件数量，降低装配累积误差。结构细节上，侧向的夹孔采用了开口式设计，夹孔的开口侧延伸出两个带安装平面的锁紧耳，其中一个锁紧耳上做了内六角沉头孔位，用于穿装锁紧螺钉，当螺钉拧紧时，开口夹孔的两侧壁会产生弹性形变向内收拢，抱紧穿入夹孔内的空心管，这种开口锁紧的结构不需要在被夹持的管材上做任何打孔、车槽的二次加工，只要调整管材穿入的深度就能灵活调整固定位置，适配现场不同的安装距离需求。主夹持孔为封闭式光孔设计，孔内壁做了均匀的壁厚过渡，孔的两端边缘做了小尺寸的倒角处理，

　　既方便主支撑杆件穿入装配，也能避免孔口锐边在装配时刮伤杆件表面的防锈涂层或者管路外壁。整个零件的主体采用一体化的结构设计，两个夹持孔的连接部位做了圆弧过渡的加强筋结构，没有尖锐的直角转角，既减少了注塑或者压铸成型时的应力集中问题，也能在承受侧向载荷时分散应力，避免连接部位出现断裂失效。安装边界方面，主夹持孔的轴向长度与夹孔的外径尺寸做了匹配设计，当主杆穿入后，支架在主杆上的转动阻力来自孔与杆的配合间隙，实际装配时可以根据需要调整支架绕主杆的旋转角度，调整到合适角度后再拧紧侧向夹孔的锁紧螺钉，此时侧向夹孔的锁紧力会通过连接基体传递到主夹持孔，让主孔也产生轻微的收缩抱紧主杆，实现两个方向的同时锁紧，不需要额外在主杆上增加紧定螺钉，

　　简化了安装步骤。夹孔的开口宽度设计为小于被夹持管材直径的1/10，保证锁紧时的形变范围处于材料的弹性区间内，不会因为过度形变导致夹孔出现塑性变形、丧失锁紧力，内六角沉头孔的深度刚好能让螺钉头完全沉入孔内，不会突出零件表面，避免安装后突出的螺钉头刮碰周边的管线或者操作人员。从受力角度来看，当被夹持的空心管上挂载小型阀件、传感器或者受到管路内介质脉动带来的振动载荷时，载荷会通过夹孔侧壁传递到整个基体，再通过主夹持孔分散到整根主支撑杆上，连接部位的圆弧过渡结构能避免应力集中在转角处，长期受交变载荷也不容易出现疲劳裂纹。这类夹持结构的适配性很强，只要被夹持的杆件外径与孔位尺寸匹配，不管是金属空心管、硬质塑料气管还是薄壁铝管都能可靠固定，不需要额外加装橡胶衬套就能提供足够的夹持摩擦力，在一些对安装空间有严格限制的设备内部，这种一体化的双孔夹持结构比采用两个独立抱箍拼接的方案节省至少30%的安装空间，同时减少了螺钉的使用数量，提升装配效率。在三维建模过程中，这类结构需要重点关注开口夹孔的形变余量设计，壁厚不能过薄否则锁紧时容易断裂，也不能过厚导致锁紧需要的螺钉力矩过大，同时两个孔位的轴线垂直度公差需要控制在合理范围，避免装配后两个方向的杆件出现歪斜，影响管路的走向精度。
