柱基节点钢筋混凝土构造三维设计

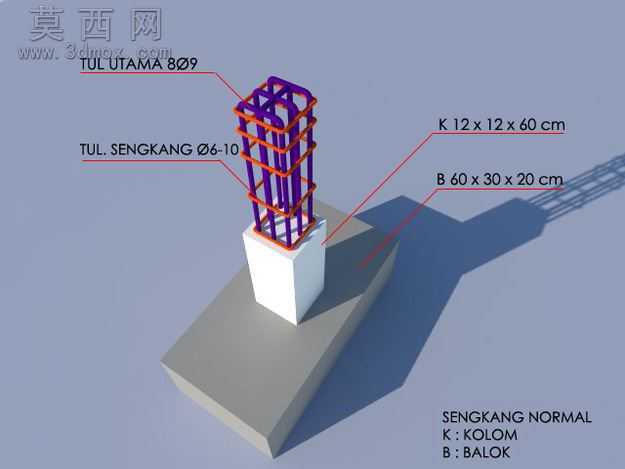

本作品采用SketchUp三维建模软件完成柱基节点钢筋混凝土构造的全流程设计，建模阶段严格遵循土建结构配筋规范，先完成基础承台、柱身混凝土基体的几何建模，按照标注尺寸精准定位各构件边界：下部承台尺寸为60×30×20cm，上部柱身截面尺寸为12×12cm、柱段高度60cm，建模过程中对混凝土构件的棱边做了细微倒角处理，规避真实工程中不存在的尖锐直角，还原现浇混凝土构件的实际形态特征。钢筋建模阶段区分纵筋与箍筋两类构件，纵筋采用直径6-10mm的规格参数，沿柱身截面周圈均匀排布，下端锚入下部承台内部满足锚固长度要求，上端延伸至柱顶设计标高；箍筋采用闭合矩形套箍形式，沿柱身高度方向按规范间距排布，在柱顶、柱底与承台衔接的受力关键区域做了箍筋加密处理，所有钢筋构件均赋予紫红色金属材质，通过材质色彩与浅灰色哑光混凝土材质形成强烈视觉区分，清晰展现内部配筋的排布逻辑。渲染阶段采用柔和的平行自然光作为主光源，模拟日间室外施工场景的光照效果，在构件侧后方投射出边缘清晰的长阴影，增强三维模型的空间立体感与真实感，同时在模型旁添加规范的尺寸标注引线，明确标注各构件的尺寸参数、配筋规格信息，让观看者可以直观读取构造的关键设计参数。设计思路上以工程教学交底为核心目标，摒弃冗余的场景装饰元素，仅保留核心构造构件与必要标注，将原本隐蔽在混凝土内部的钢筋骨架完整可视化呈现，清晰展现柱与基础承台衔接位置的钢筋传力路径、锚固构造要求，可用于土建施工人员的构造交底、建筑结构专业的入门教学场景，帮助观看者快速理解柱下独立基础与上部柱衔接位置的钢筋混凝土构造逻辑，解决二维图纸难以直观表达内部配筋排布的痛点，通过三维可视化的形式降低构造认知门槛，让抽象的结构配筋规则转化为可直观观察的三维实体模型。
