RS232串口转TTL电平通讯转换模块

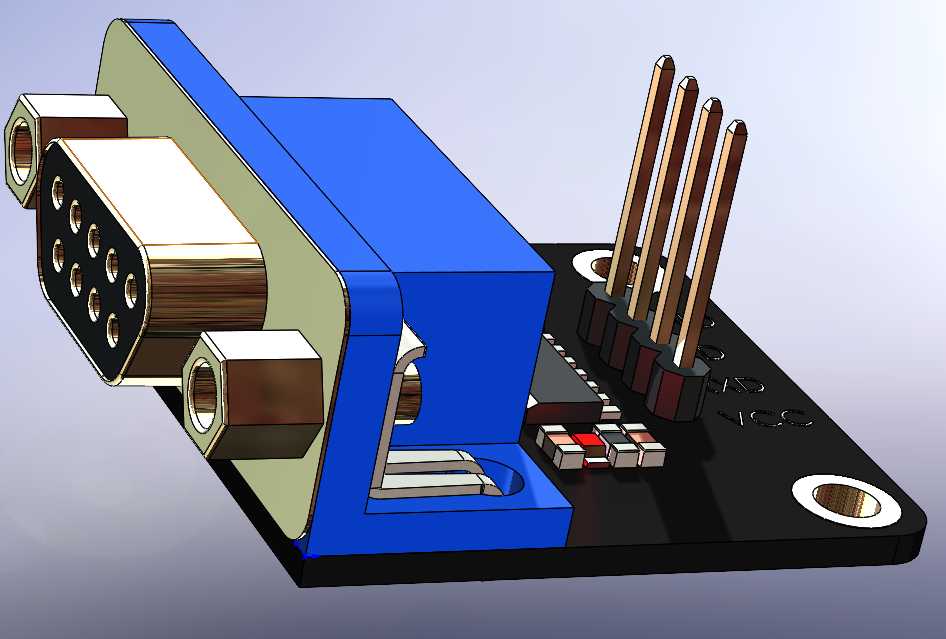

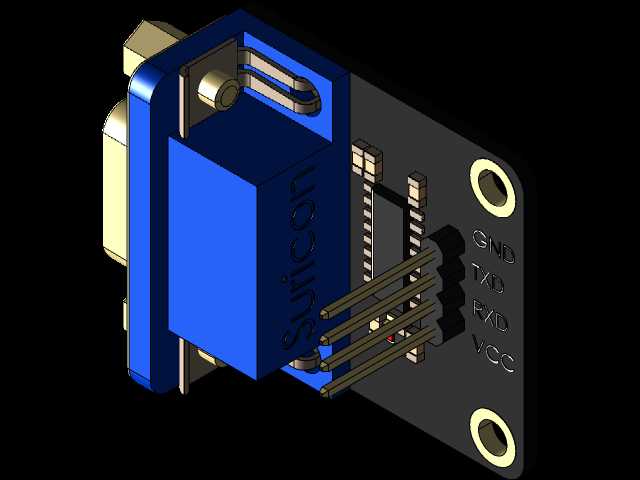

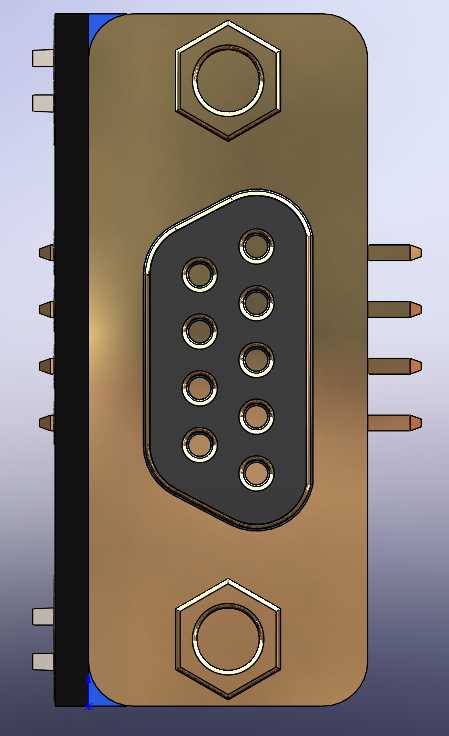

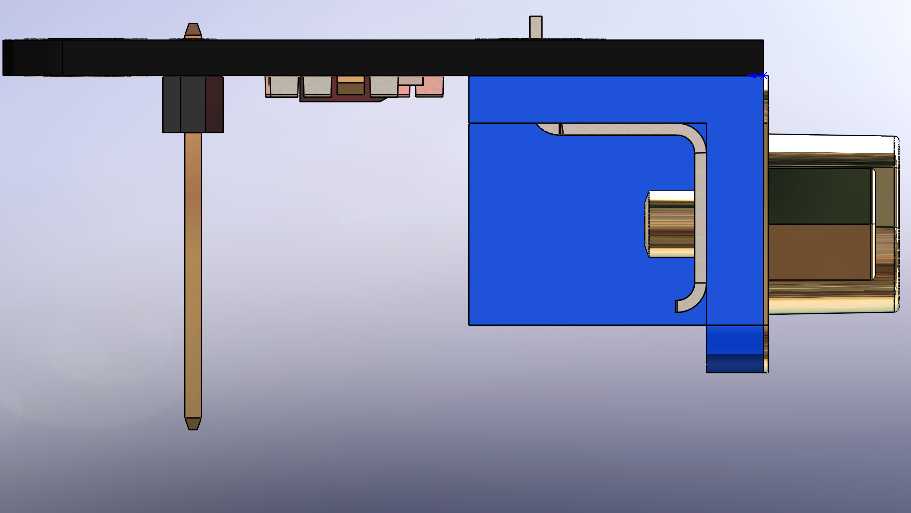

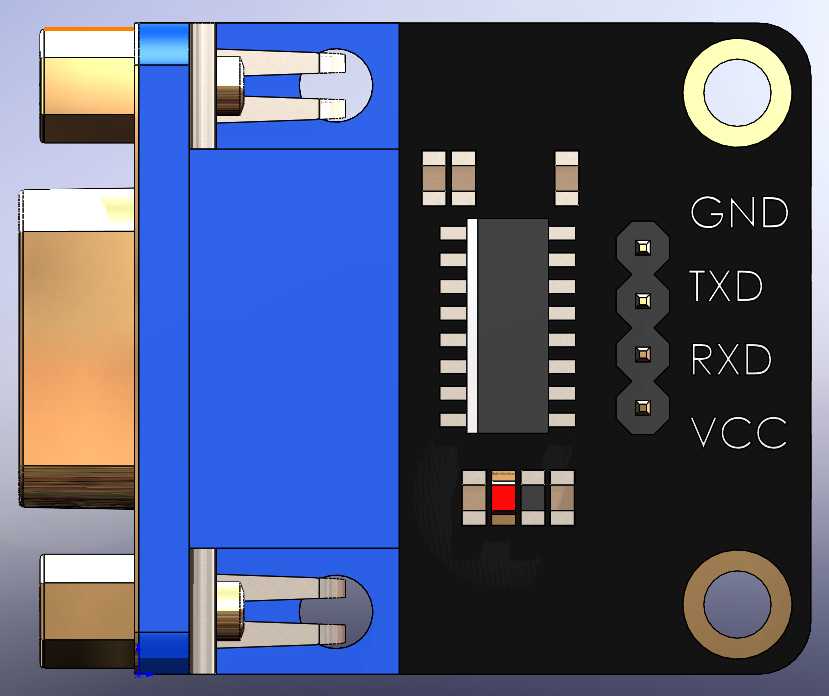

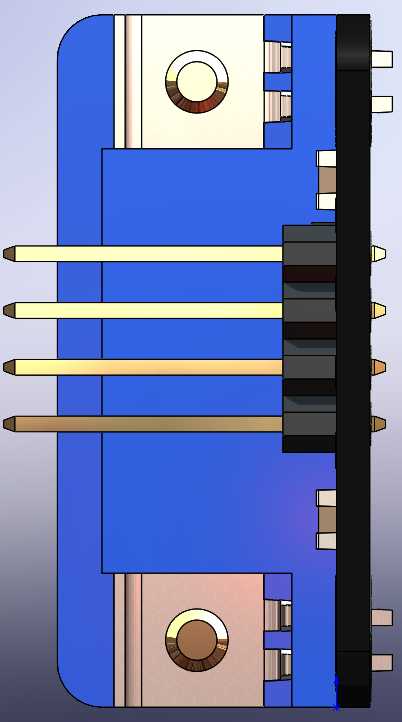

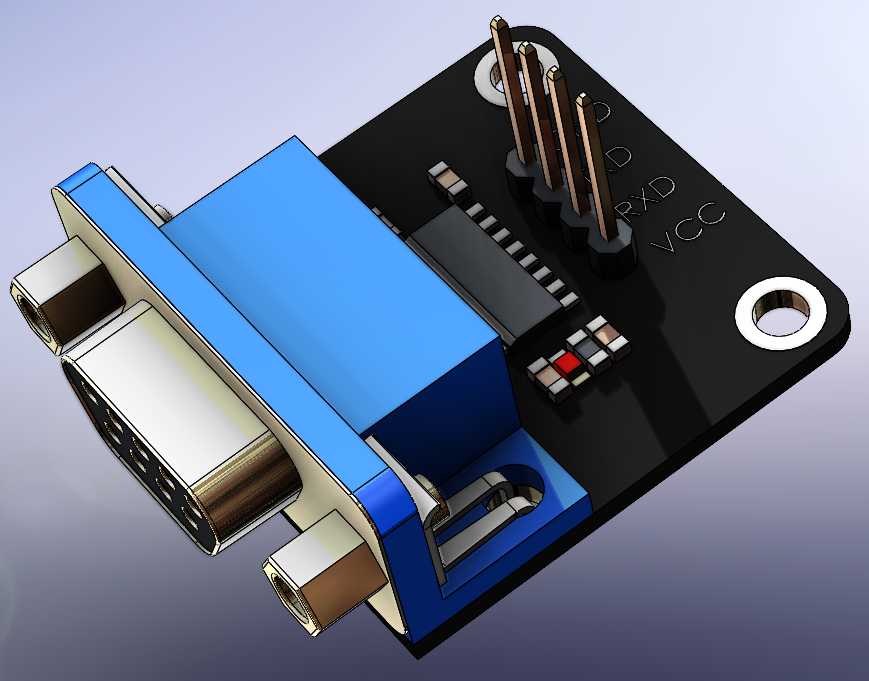

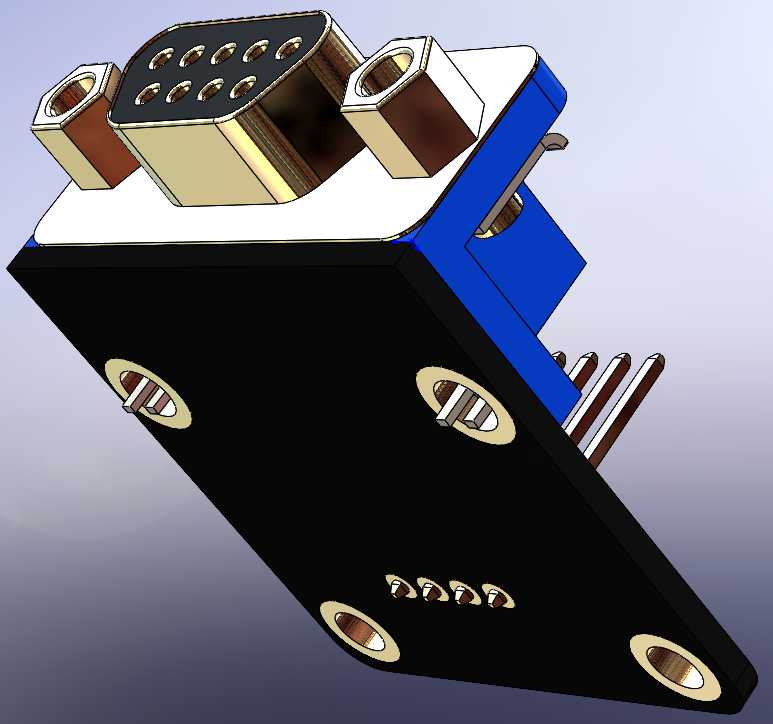

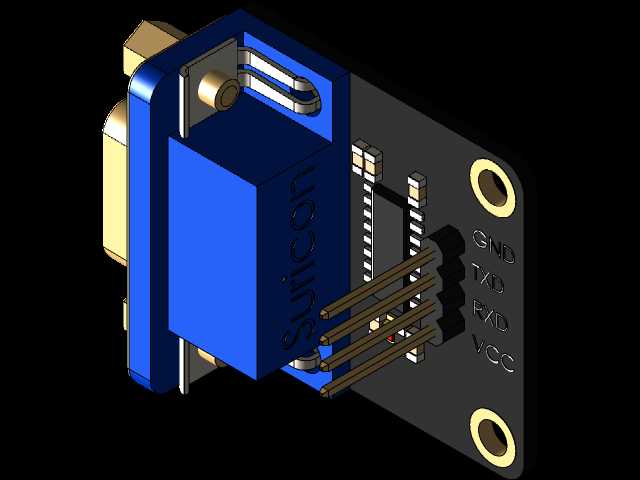

这款RS232电平转换模块是工业通讯场景中极为常用的互联部件，主要解决传统RS232接口设备与TTL电平主控单元之间的信号匹配问题，广泛应用在工业控制板卡调试、老旧串口设备数据采集、嵌入式开发外设对接、小型自动化设备通讯组网等场景中，能够有效消除不同电平标准设备直连带来的信号不匹配、端口烧毁、数据乱码等问题。从实际用途来看，该模块一端搭载标准DB9母头接口，可直接对接台式电脑原生串口、工业PLC串口端口、老式串口仪器仪表的输出端，另一端引出排针接口，可直接插接在单片机开发板、嵌入式核心板、传感器信号采集板的TTL电平UART端口上，无需额外焊接飞线，即可快速搭建双向数据透传通道，实现设备间的稳定数据交互。从功能特性来看，模块板载电平转换芯片与电源指示、信号收发指示元件，能够自动完成RS232正负电平信号与TTL0-3.3V/5V电平信号的双向转换，板载的限流电阻与滤波电容可有效抑制工业现场的电磁干扰，保证长距离（15米内）串口通讯的稳定性，排针端明确标注RXD、TXD、VCC、GND引脚定义，可避免接线错误导致的器件损坏。从设计思路来看，整体采用模块化集成设计，将转换芯片、接口、指示元件全部集成在单块PCB板上，DB9接口采用金属屏蔽外壳设计，可降低外界电磁辐射对通讯信号的干扰，板上固定孔位采用标准间距设计，可直接通过铜柱固定在设备外壳内部或者测试台架上，无需额外设计安装支架。从外形尺寸与安装边界来看，模块整体长宽尺寸适配标准DB9接口的安装空间，板体边缘无突出元件，安装时仅需预留出DB9插头插拔空间与排针接线空间即可，板上两个安装孔的孔距符合通用电子模块安装标准，可兼容多数工控设备内部的预留安装位，排针引脚间距为标准2.54mm，既可以直接插装在面包板上做原型验证，也可以通过杜邦线连接到目标板卡上做长期部署，整体结构紧凑，占用安装空间极小，适合在空间受限的嵌入式设备内部集成使用。
