电子设备常用电子元器件三维素材合集

这套三维素材覆盖了消费电子、工业控制板卡、电源模块等多类电子设备研发场景中高频使用的各类电子元器件，能够为电子产品结构设计、PCB布局校验、整机装配仿真环节提供精准的三维参考支撑。在实际的电子设备开发流程中，结构工程师往往需要提前确认各类元器件的外形占位、安装间隙，避免后续PCB打样、整机装配阶段出现元器件与壳体干涉、接插件插拔空间不足、高元件件与周边结构冲突等问题，这套合集恰好能满足这类前置设计校验的需求，覆盖从前期方案评审到详细结构设计的全流程参考需要。

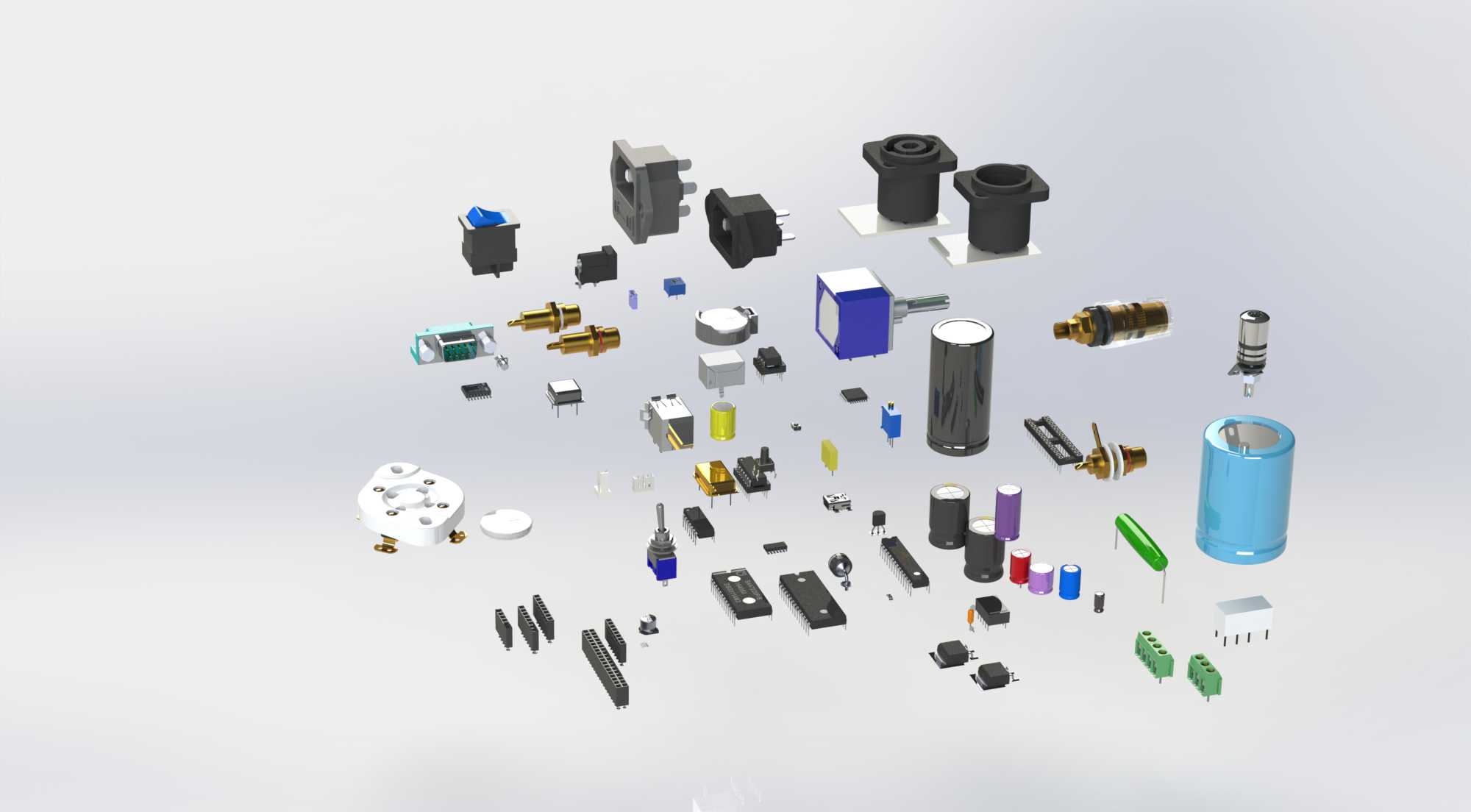

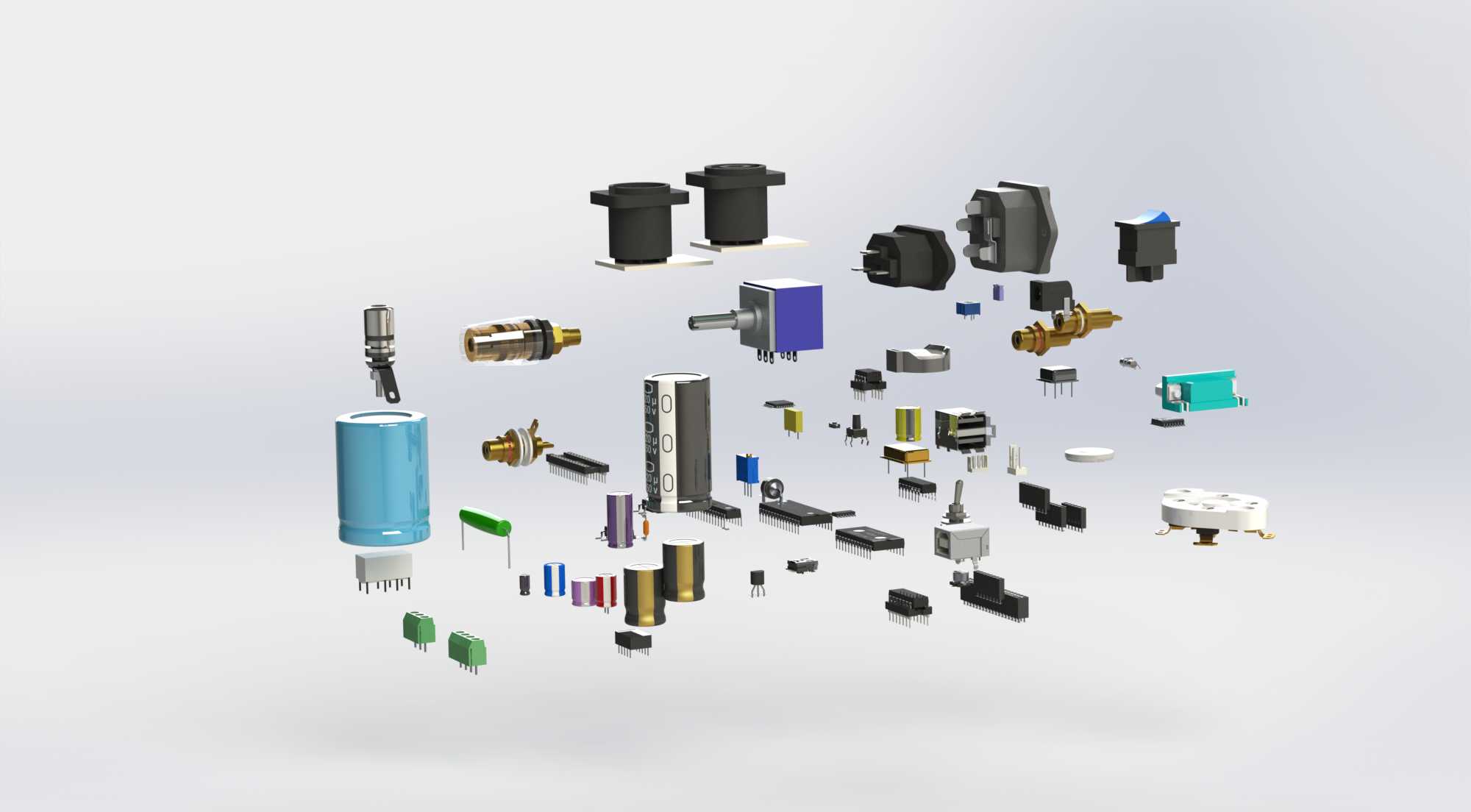

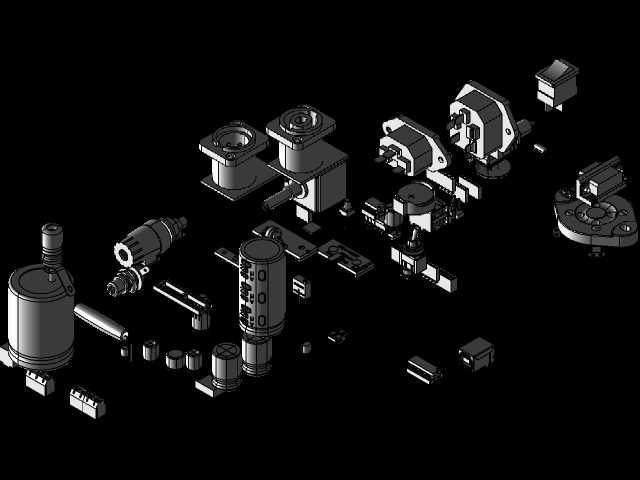

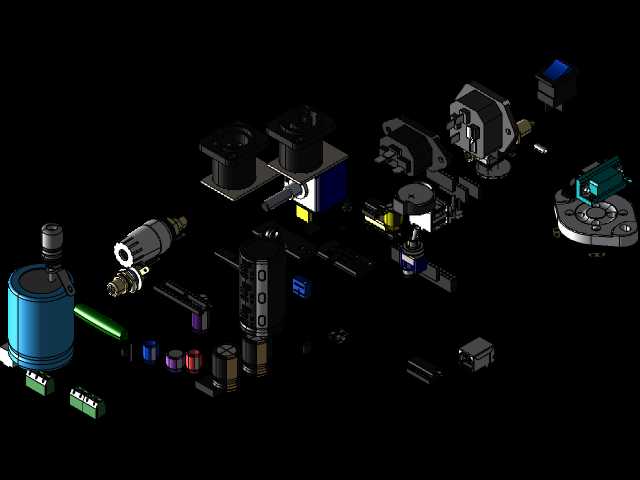

从功能特性来看，合集包含了多规格的铝电解电容、陶瓷电容、不同封装的贴片与直插芯片、各类接线端子与接插件、轻触按键、电位器、电感、蜂鸣器、USB接口、音视频接插件、保险座、指示灯等常用元件，每款元件都还原了实际量产元件的外形细节，包括元件本体的倒角、引脚的弯折角度、标识区域的位置、安装固定点的结构特征，能够真实还原元件在PCB板上的实际安装状态。

设计思路上，这套素材以实际量产的通用元器件尺寸为基准，统一了不同元件的坐标基准，将所有元件的安装底面与坐标系零面对齐，引脚位置按照对应封装的标准焊盘位置设置，方便工程师在装配环境中直接调用，快速完成板卡元件的布局排布。同时针对不同元件的安装特性做了细节还原，比如直插元件的引脚伸出长度按照常规波峰焊的工艺要求设置，贴片元件的本体厚度与引脚共面度符合SMT贴装的工艺公差范围，带固定脚的接插件还原了固定柱的尺寸与位置，方便设计对应的PCB安装孔与壳体定位结构。

在外形尺寸与安装边界方面，每款元件都严格对应市面通用量产型号的实际尺寸，比如不同容值的电解电容按照直径与高度的常规规格做了梯度区分，贴片芯片的长宽尺寸对应SOP、QFP等主流封装的标准尺寸，接插件的插拔方向预留了足够的操作空间边界，避免设计中出现插拔操作时与周边元件、壳体结构干涉的问题。高尺寸的电解电容、电感类元件标注了最大高度边界，方便结构工程师评估板卡与壳体上盖之间的安全距离，带外壳的接口类元件还原了面板安装的法兰尺寸与固定孔位，可直接用于设备面板的开孔设计。这套素材能够帮助工程师在设计阶段提前规避装配风险，减少打样迭代次数，缩短电子产品的研发周期，提升结构设计的准确性与可靠性。
