飞熊P902设备X轴支撑托架结构

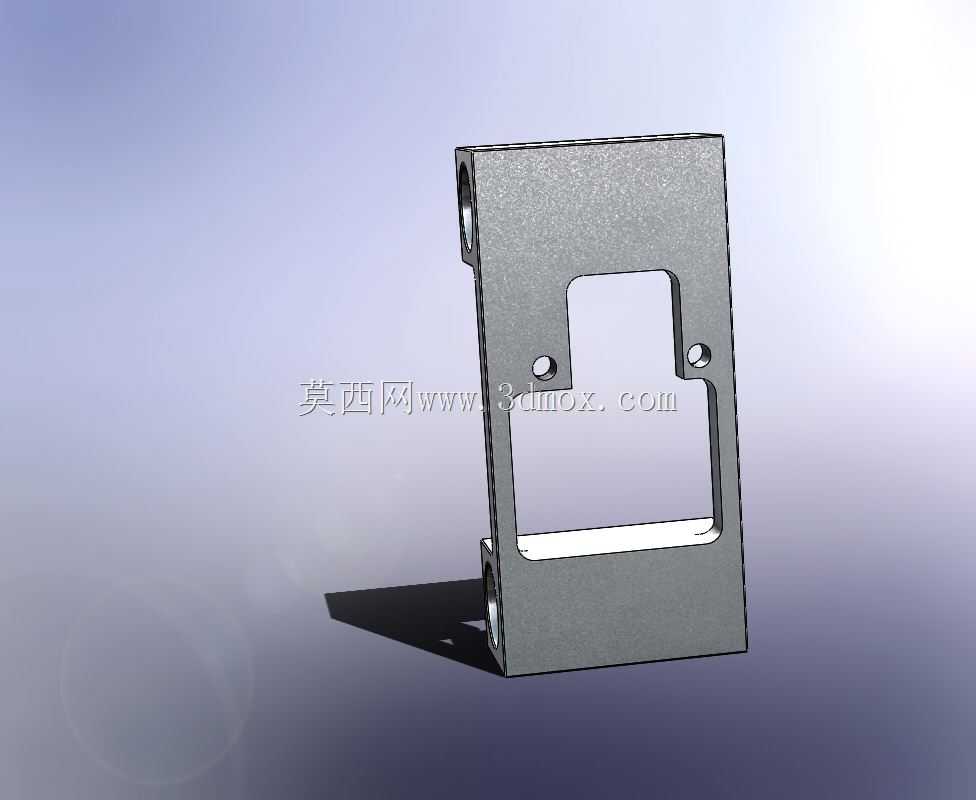

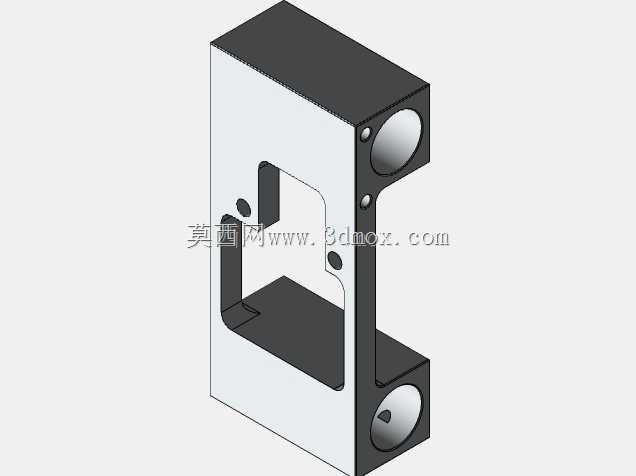

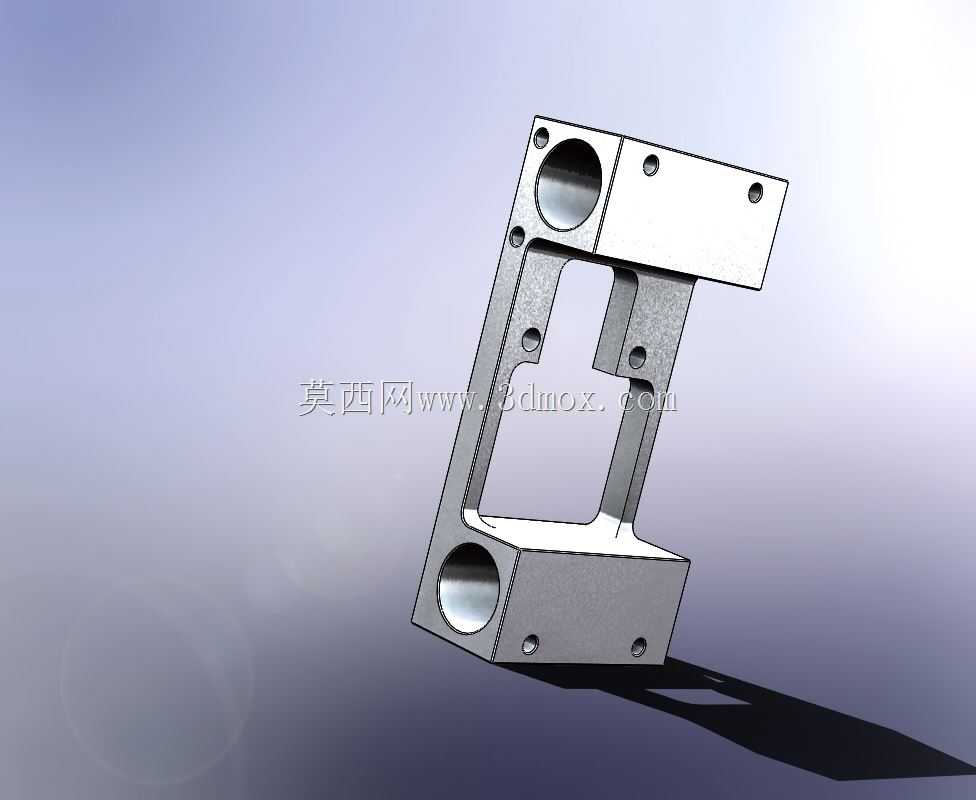

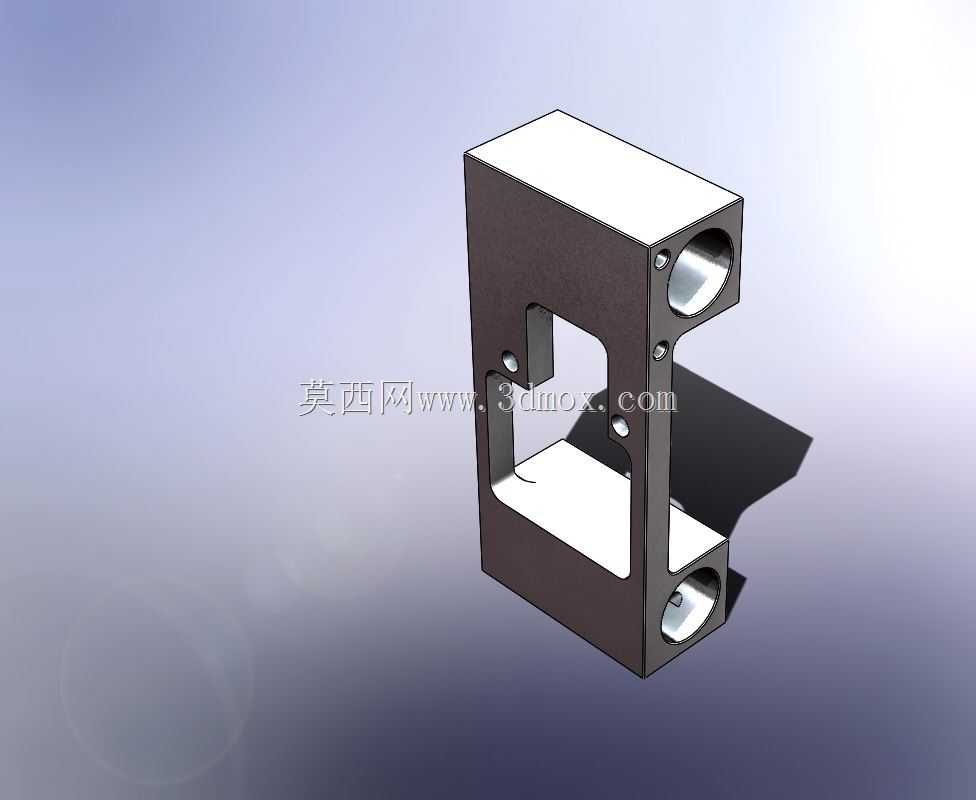

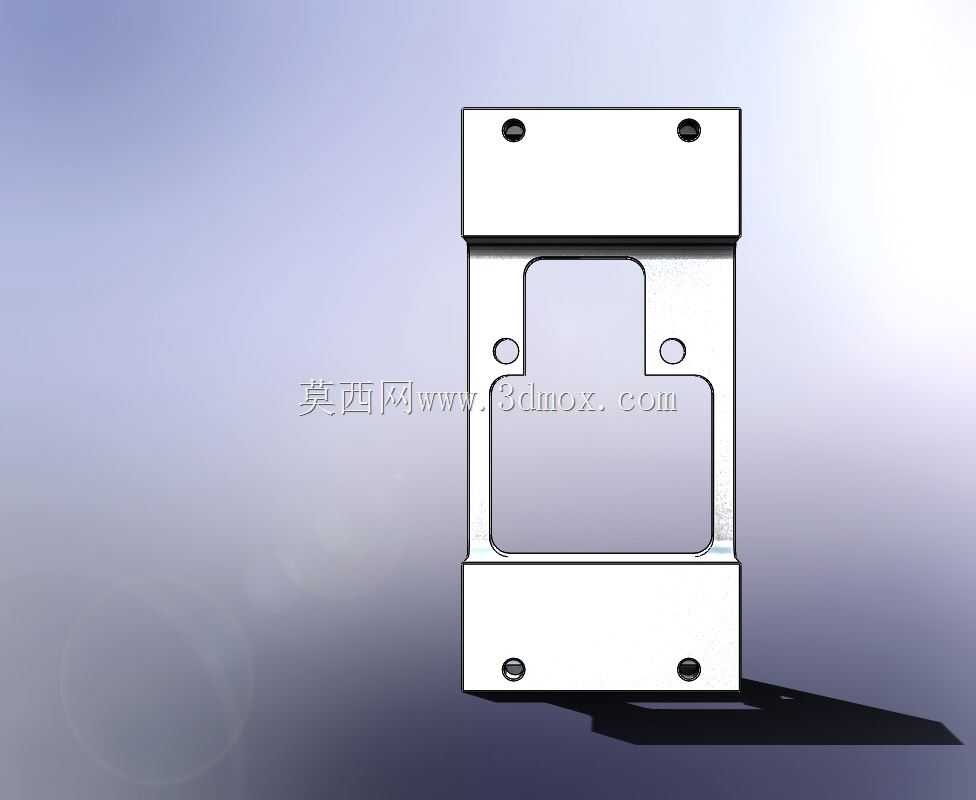

　　在桌面级FDM3D打印设备的运动架构里，X轴托架是直接决定打印头运行稳定性的核心承载零件，其结构刚性、安装精度直接关联打印过程中喷头的定位误差，最终影响成型件的尺寸精度与表面质量。这款托架采用一体化框架式镂空结构设计，整体为对称式弯折构型，上下两端分别设置带定位孔的安装平面，上端平面用于固定X轴运动组件的导轨滑块或者同步带从动端座，下端平面则与Z轴升降滑台的安装面贴合，中间的镂空区域既为X轴运动的传动部件、线缆走线预留了充足的避让空间，也在保证结构刚性的前提下尽可能降低了运动部件的整体重量，减少Z轴升降过程中的惯量负载，提升Z轴运动的响应速度与启停平稳性。从实际装机的测量验证来看，该托架的关键安装孔位同轴度、平面度公差控制在0.

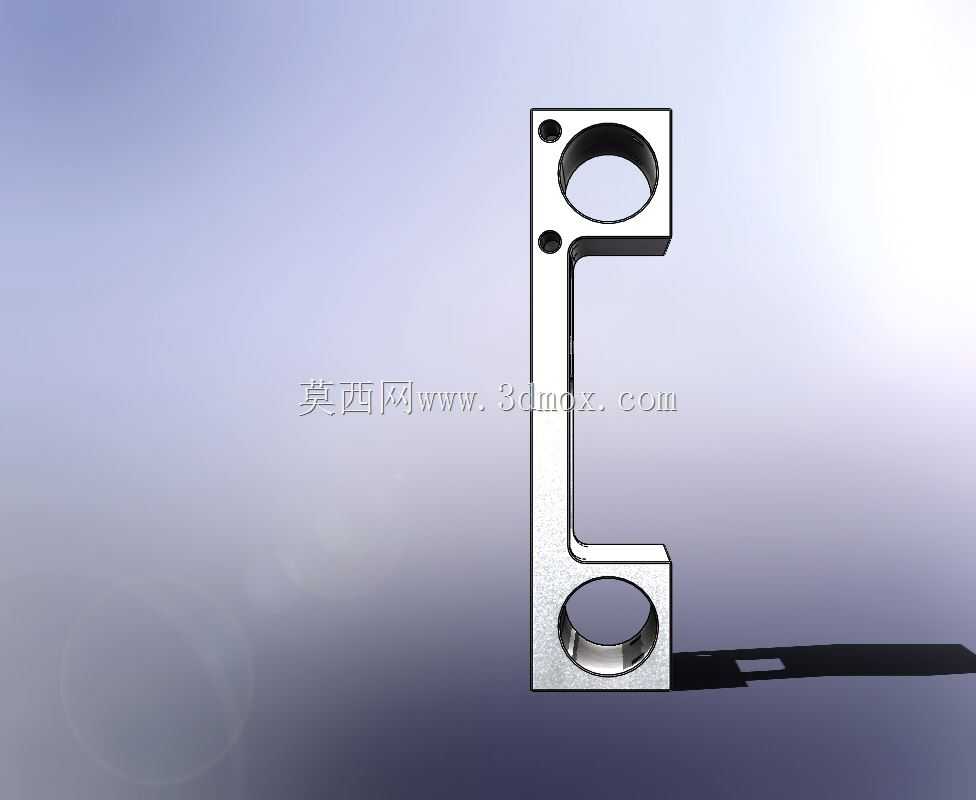

　　1mm以内，能够满足桌面级3D打印机常规0.05mm层厚打印的精度要求，不会因为托架自身的形位公差导致X轴运行出现卡顿、偏移或者皮带张紧力不均的问题。在设计思路上，这款托架充分考虑了桌面级设备的装配便利性，所有安装孔位均采用通孔设计，无需额外攻丝即可配合标准内六角螺丝完成装配，上下安装面的边缘做了微小的倒角处理，既可以去除加工过程中产生的毛刺，避免装配时刮伤操作人员或者设备线缆，也能在安装时起到导向作用，降低装配对位的难度。托架的上下两个圆形沉孔分别对应X轴光轴或者线性导轨的端部定位，沉孔的深度与直径经过匹配设计，能够保证轴类部件安装后不会出现轴向窜动，同时沉孔的同轴度公差经过严格控制，避免X轴安装后出现倾斜，

　　导致打印头在X向运动过程中与打印平台的距离出现偏差，引发打印首层粘附不良、层纹错位等常见问题。在实际应用场景中，这类X轴托架不仅适用于飞熊P902型号的3D打印机，也可以经过简单的孔位调整后适配其他采用类似笛卡尔运动架构的桌面级FDM打印设备，尤其是针对DIY改装或者设备维修替换场景，该结构的安装边界兼容性较强，只要Z轴滑台的安装孔距、X轴的端部直径匹配，即可直接替换使用。从结构受力角度分析，托架的弯折处做了局部加厚处理，能够承受X轴运动组件、打印头总成的整体重量，在Z轴快速升降、X轴高速往复运动的工况下，不会出现结构形变导致的精度漂移，相比单薄的片式托架结构，这种框架式构型的抗扭刚性提升明显，即使在长时间连续打印的工况下，

　　也能保持稳定的支撑精度。托架侧面预留的小孔位可用于固定线缆拖链或者理线夹，将X轴电机、打印头加热、测温的线缆规整固定，避免运动过程中线缆晃动拉扯导致的接触故障或者运动干涉。在安装边界方面，该托架的整体外轮廓尺寸经过优化，不会与打印机的框架型材、外壳钣金发生干涉，安装后X轴的有效运动行程不会因为托架的结构尺寸受到压缩，能够保证设备原有的最大打印尺寸不受影响。对于三维建模从业者而言，这类托架的建模过程需要重点关注安装孔位的位置度公差、配合面的平面度要求，以及镂空区域的应力分布，避免在减重镂空的过程中削弱结构的关键受力位置，同时要充分考虑3D打印加工或者机加工的工艺可行性，避免出现无法加工的倒扣或者薄壁结构，保证设计完成的零件能够顺利加工并满足装机使用要求。在设备日常维护中，这类托架如果出现形变或者孔位磨损，会直接导致打印精度下降，因此替换件的尺寸精度至关重要，该结构的尺寸经过实际装机测量验证，偏差控制在合理范围内，能够直接替换原厂零件使用，无需额外的二次打磨或者修配，降低设备维护的时间成本。
