欧姆龙方型电感式接近感应元件三维建模

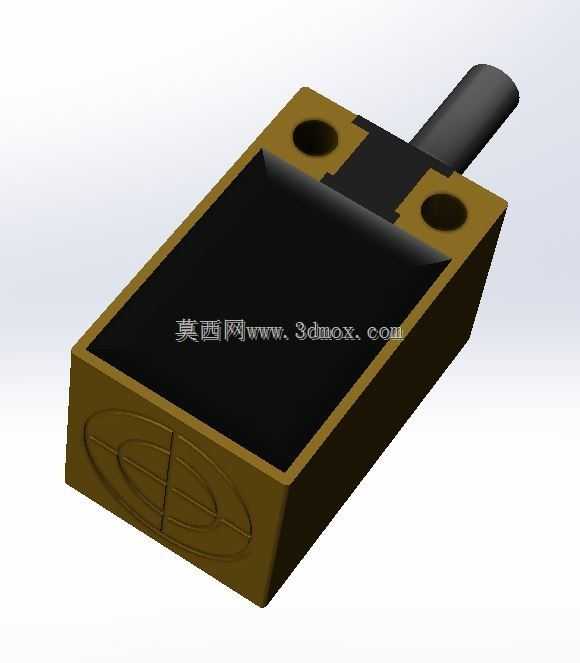

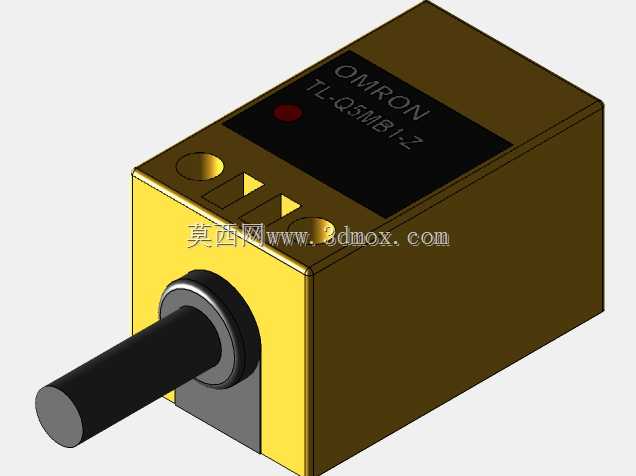

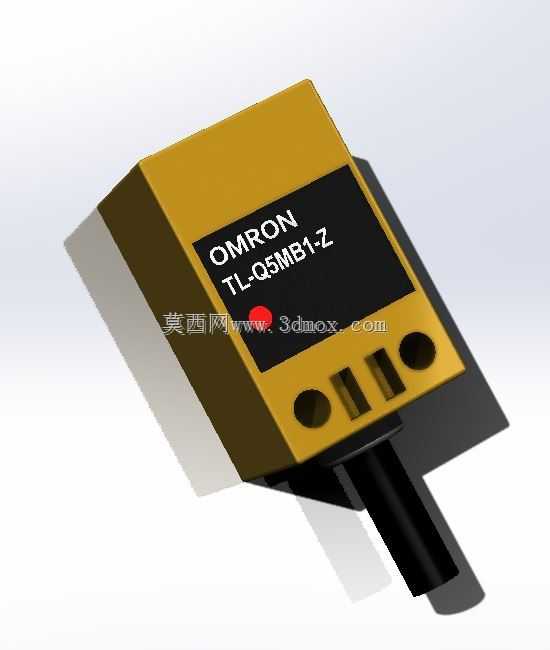

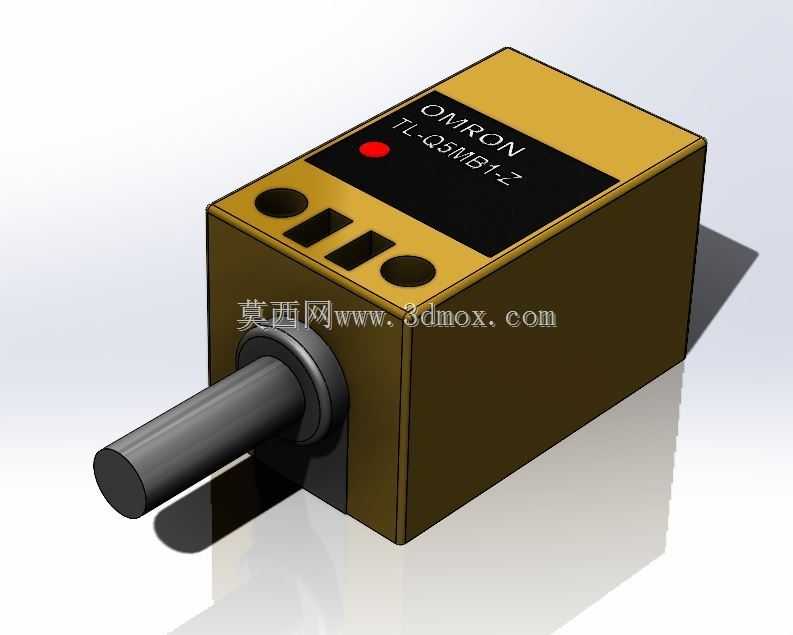

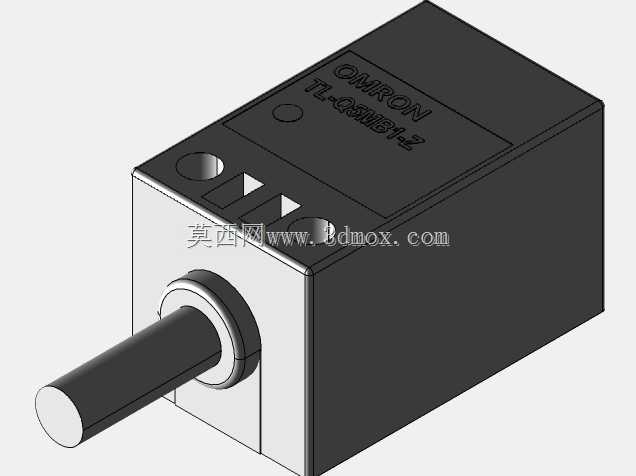

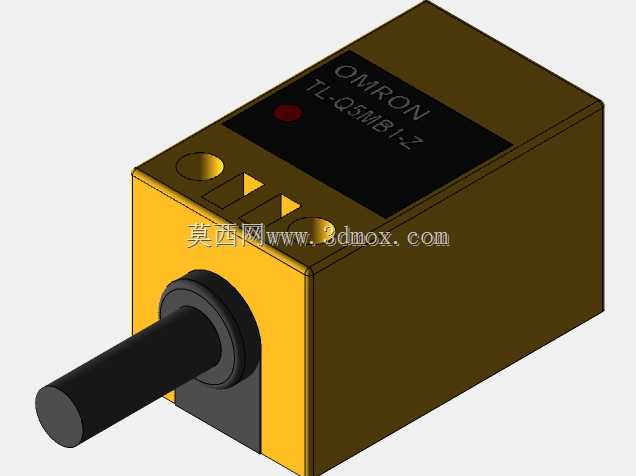

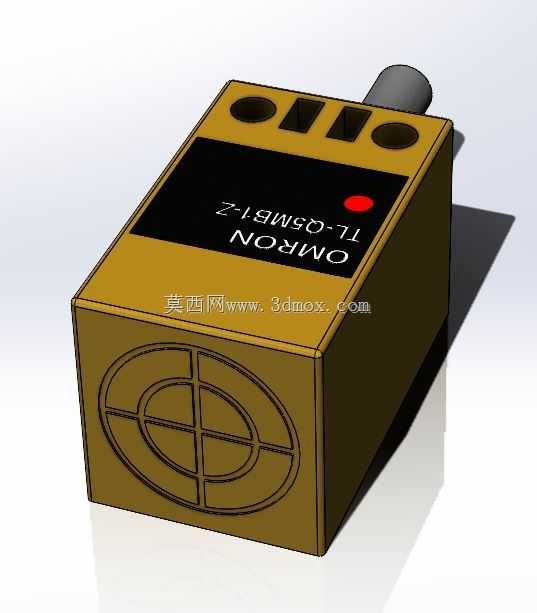

这款方型电感式接近检测元件，是自动化产线、设备工位中极为常用的非接触式检测部件，日常在汽车零部件装配工位、CNC加工中心上下料点位、输送线工件到位检测场景中随处可见，不需要和被测金属工件产生物理接触，就能完成位置判定、工件计数、行程限位这类核心检测动作，能彻底避免机械碰撞带来的元件磨损、工件刮伤问题，长期在车间多油污、多金属粉尘的环境下也能保持稳定的检测性能。从建模还原的结构来看，主体采用标准方型壳体设计，这类壳体的安装边界完全适配工业场景通用的安装规范，侧面预留的两个沉头安装孔位，可直接通过M4规格螺栓固定在设备机架、工装板的预制安装槽上，不需要额外定制转接支架，安装时的侧向调节余量充足，能根据实际检测距离微调元件的伸出长度，适配不同厚度金属工件的检测需求。前端伸出的检测头部分做了阶梯轴结构设计，根部的轴肩可以在安装时起到定位作用，避免安装推进过度导致检测面和安装板齐平、缩减有效检测距离的问题，检测端面做了平整处理，保证感应磁场的均匀分布，检测面正对金属工件时，能在额定检测距离内稳定输出信号，不会因为检测面倾斜出现信号跳变、误触发的情况。壳体顶面的标识区域做了凹印处理，还原了实物上的型号标注与状态指示灯位置，那个红色的状态指示灯在实际使用中，能让现场调试人员直观看到元件的触发状态，不需要外接万用表测信号就能快速判断接线是否正常、检测位置是否合适，大幅缩短现场调试的耗时。建模过程中严格还原了实物的各部分尺寸比例，壳体的棱角做了微小的倒角处理，和实际工业元件的注塑壳体工艺一致，没有尖锐的直角边缘，避免安装过程中划伤操作人员的手部，出线端的轴套结构也做了等比例还原，这个结构在实际产品中是用来保护出线电缆的，避免设备运行过程中电缆反复弯折出现线芯断裂的问题，延长元件在往复运动工位上的使用寿命。在做设备结构设计时，这类标准检测元件的三维模型可以直接导入装配体中，提前预留好安装空间、走线位置，模拟元件的检测范围，避免后期装配时出现安装位和其他工装部件干涉、检测距离不足需要重新打孔调整安装位的问题，尤其是在多工位自动化设备的设计阶段，把这类标准外购件的模型准确装配到位，能大幅减少现场安装调试的整改工作量，也能提前核算每个工位需要的检测元件数量、安装支架尺寸，提前完成物料采购与支架加工，缩短整台设备的交付周期。
