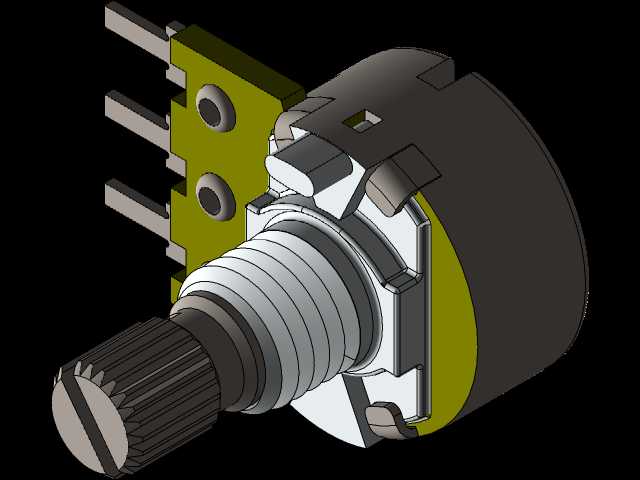

带安装支架旋转式碳膜电位计结构设计

这款旋转式电位计是电子电路领域极为常用的被动调节元件，广泛应用在各类需要电压调节、信号增益控制、参数阈值设定的电路场景中，小到桌面音频设备的音量调节旋钮、家用调光台灯的亮度控制模块，大到工业控制柜的参数整定面板、测试仪器的信号校准单元，都能见到这类元件的身影，是连接人工操作与电路参数调整的核心交互部件之一。从功能特性来看，该电位计属于三端电阻元件，自带滑动旋转接触结构，当接入电路的三个引脚全部启用时，可作为可调分压器使用，能够按旋转角度比例分配输入电压，实现连续的电压输出调节；若仅接入固定端与滑动刮臂端两个引脚，即可作为可变电阻器使用，通过旋转改变回路中的串联电阻值，实现电流大小的连续调控，适配不同的电路调节需求。在设计思路上，这款电位计采用了成熟的旋转接触结构，主体外壳做了卡扣式封装设计，既能够保护内部的碳膜电阻基片与金属接触弹片，避免外界灰尘、潮气侵入导致接触不良，也方便生产阶段的快速组装；前端的滚花轴柄做了一字开槽设计，既可以配套旋钮实现防滑的手动旋转操作，也可以通过一字螺丝刀进行精细的参数微调，轴身设置的多道螺纹与锁紧螺母结构，能够适配不同厚度的设备面板安装需求；后侧延伸出的环氧玻纤安装支架带有两个定位安装孔，既可以通过螺丝将电位计牢牢固定在PCB板或者设备内部支架上，避免长期旋转操作导致元件松动移位，三个直插式引脚也对应支架的伸出位置，能够直接插入PCB对应焊盘完成焊接，降低组装难度。从安装边界来看，这款电位计的主体为圆柱形结构，径向尺寸适配常规的面板开孔规格，轴柄伸出长度预留了旋钮安装与面板厚度的冗余空间，后侧支架的安装孔间距符合通用电子元件的安装孔位标准，引脚间距匹配常规PCB板的焊盘布局，不需要额外定制安装结构即可直接适配多数通用电路的安装需求，轴柄的旋转角度对应电阻值的线性变化区间，能够实现均匀的参数调节，不会出现调节跳变、参数突变的问题，内部的接触弹片采用弹性金属材质，长期旋转使用也能保持稳定的接触压力，降低接触电阻波动带来的电路噪声，保障调节过程的顺滑与稳定。
