三自由度旋翼悬停实验装置结构设计

　　这套三自由度旋翼悬停装置的结构设计，核心面向飞行器姿态控制算法验证、小型旋翼动力特性测试的实验室场景，区别于常规成品无人机的集成化设计，整个机构将动力单元、姿态枢轴、支撑基座做了模块化拆分，方便研究人员单独拆解各部件做参数调试，不需要改动整体机架就能完成不同桨叶、不同电机的替换测试。

　　从实际使用场景来看，这类装置常被放置在高校自动化实验室、无人机企业的预研部门，用来做悬停状态下的横滚、俯仰、偏航三个维度的控制逻辑验证，不需要让飞行器升空就能完成闭环控制参数的初步整定，能大幅降低室外试飞的坠机风险，也能避免试飞过程中气流扰动带来的测试数据干扰，测试过程中可以通过枢轴处加装的角度传感器，直接采集三个自由度的实时偏转数据，比对控制信号的输出延迟与跟随精度。

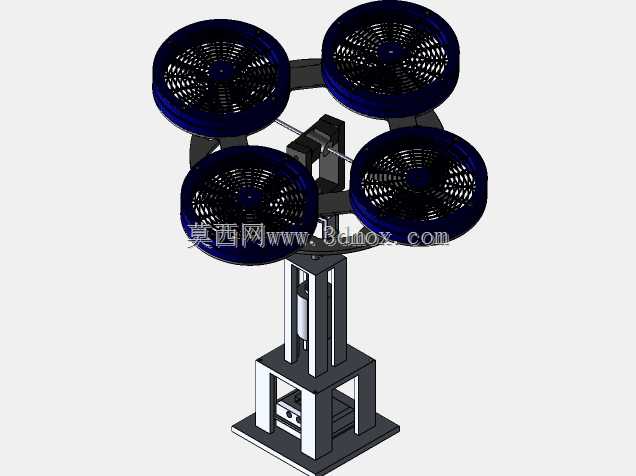

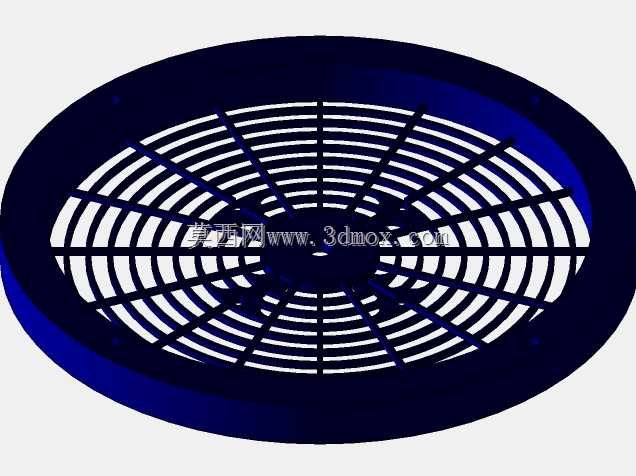

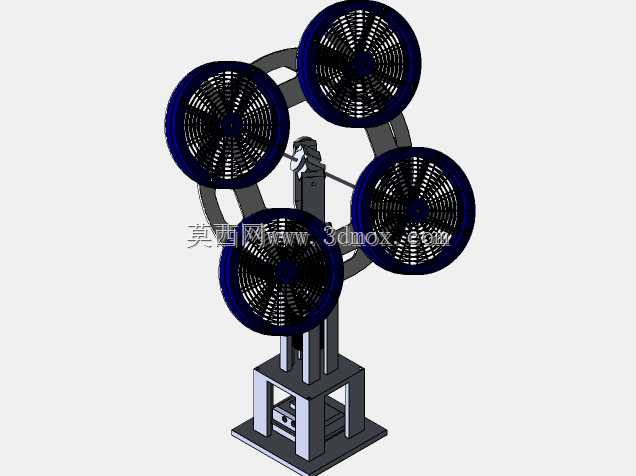

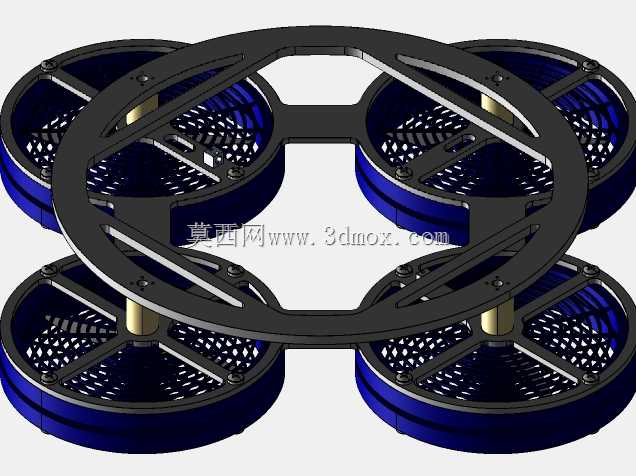

　　功能特性上，整个装置的动力输出由四个均布在圆形框架顶点的直流旋翼单元提供，四个旋翼的安装平面与圆形框架保持平行，对称布局的设计可以抵消单个旋翼转动带来的反扭矩，通过调整四个旋翼之间的转速差，就能直接输出绕三个枢轴的转动力矩：当对角旋翼转速同步提升、另外两个对角旋翼转速同步降低时，会产生绕横滚轴的偏转力矩；相邻两个旋翼做转速差调整时，会产生绕俯仰轴的偏转力矩；四个旋翼同时产生同向的转速差梯度时，就能输出绕偏航轴的扭矩，整套动力匹配逻辑和多旋翼无人机的动力控制逻辑完全一致，获得的测试参数可以直接迁移到同布局的飞行器设计中。

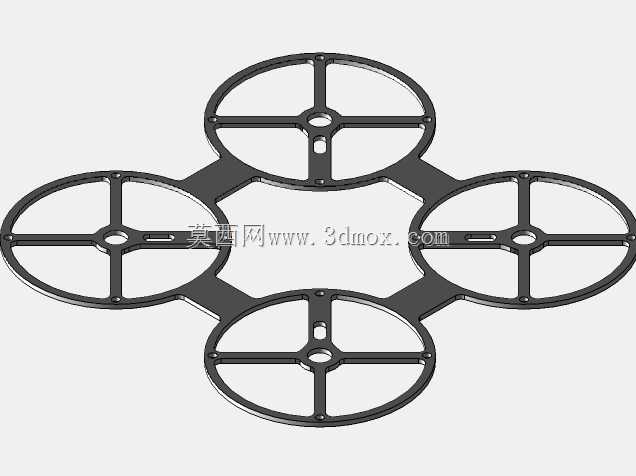

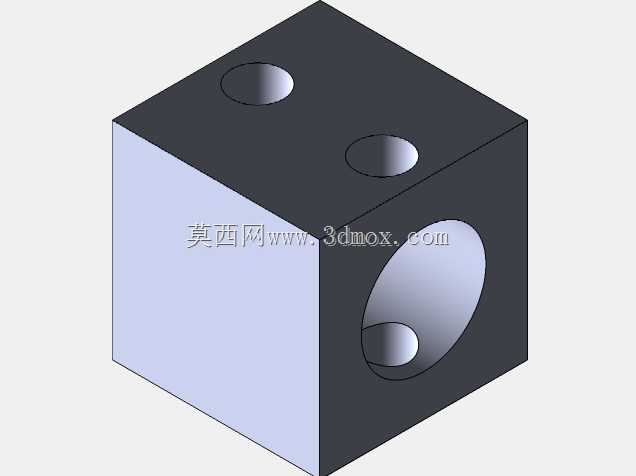

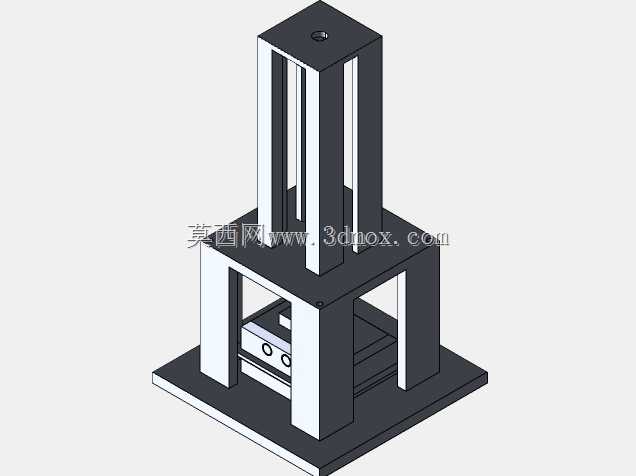

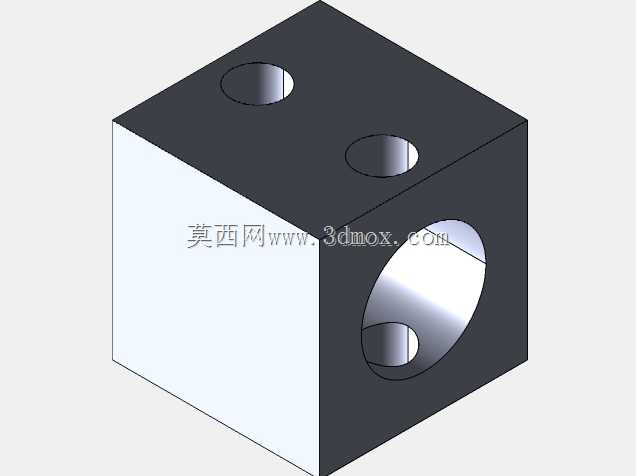

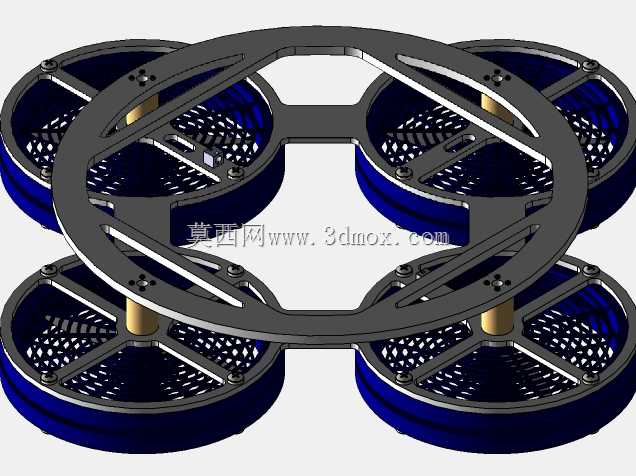

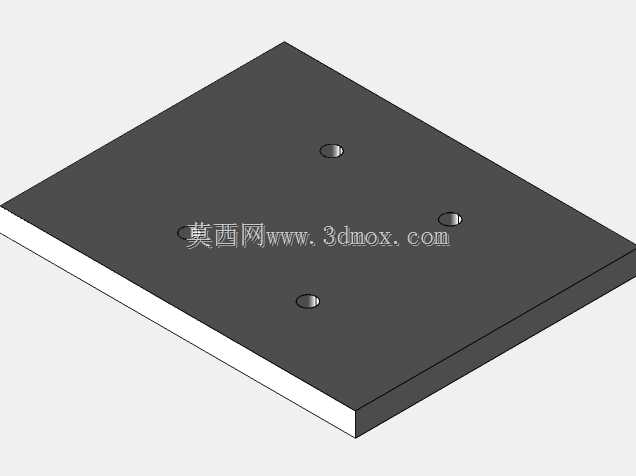

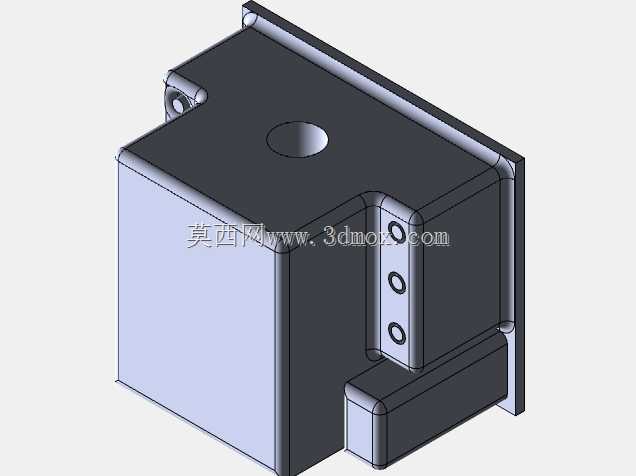

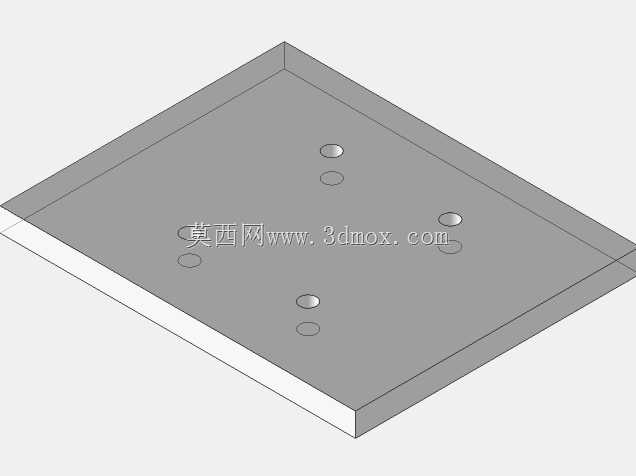

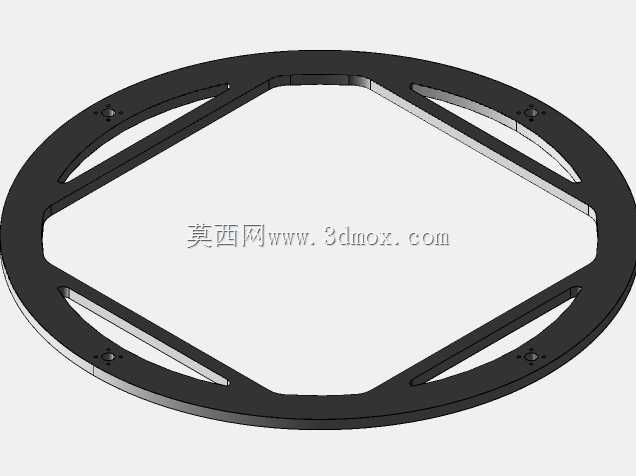

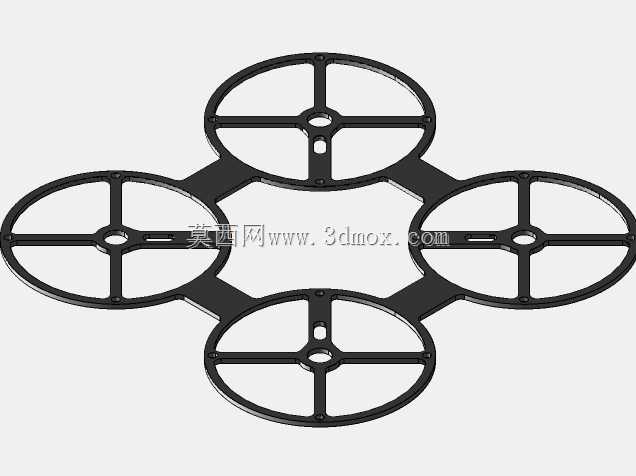

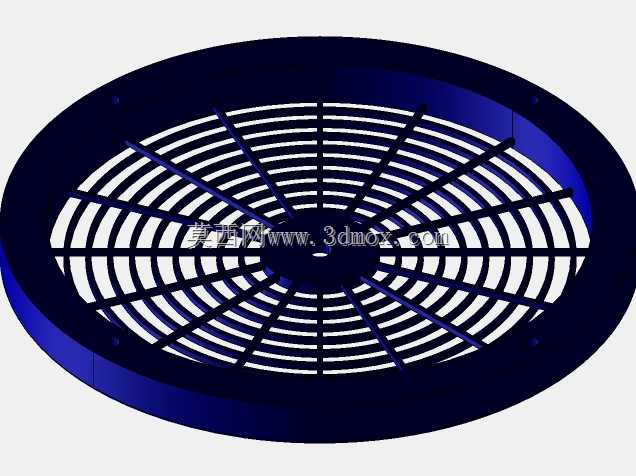

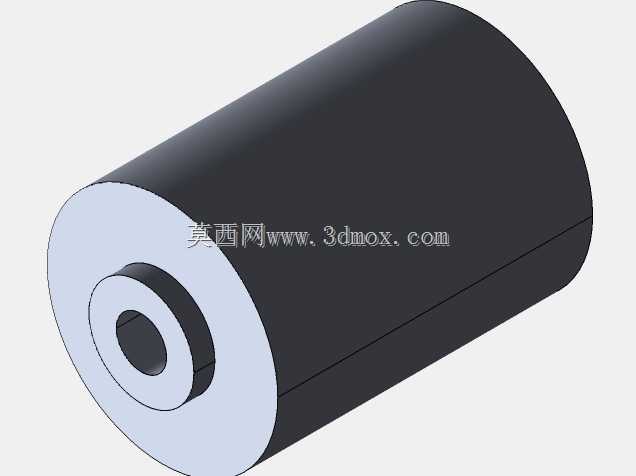

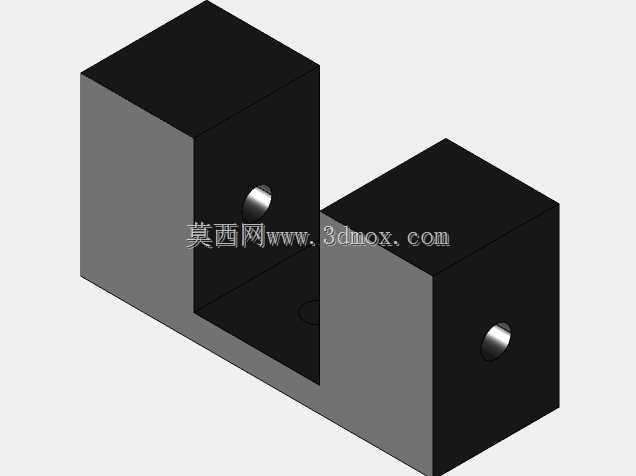

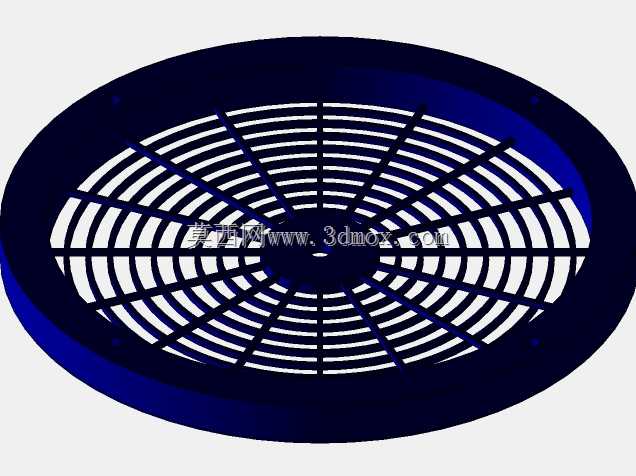

　　设计思路上，整个机构优先考虑了测试过程的稳定性与部件替换的便捷性：底部的方形支撑基座采用了框架式焊接结构，底部预留了膨胀螺栓安装孔，可以直接固定在实验台面上，避免旋翼高速转动时整个机构产生共振偏移；支撑立柱采用了矩形截面的型材拼接，在保证结构刚度的同时尽可能降低自重，立柱顶端的三自由度枢轴关节采用了嵌套式轴承结构，三个转动轴两两垂直，转动副之间预留了0.02mm的配合间隙，既不会出现转动卡滞，也不会因为间隙过大导致姿态数据采集出现误差；上方的圆形框架采用了轻量化的环形梁设计，四个电机安装座直接一体成型在环形梁的四个等分点上，不需要额外加装固定支架，减少了框架上的连接紧固件，降低了旋翼高速转动时紧固件松动带来的安全隐患。

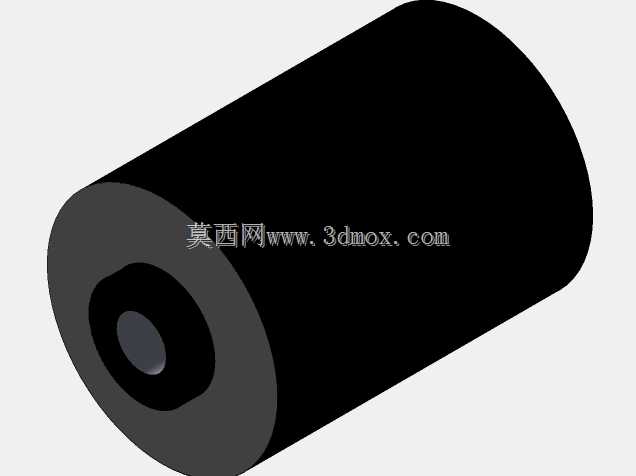

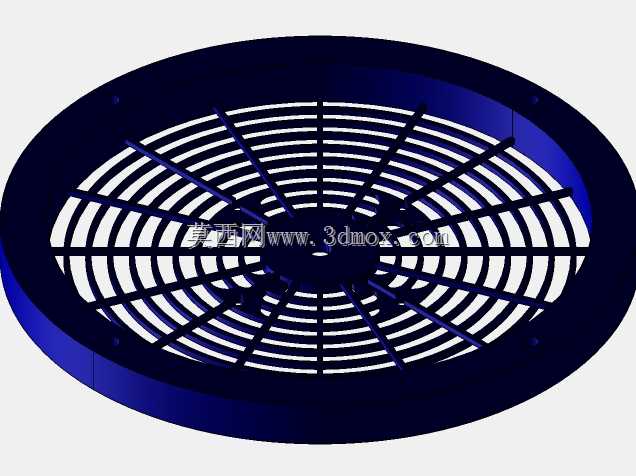

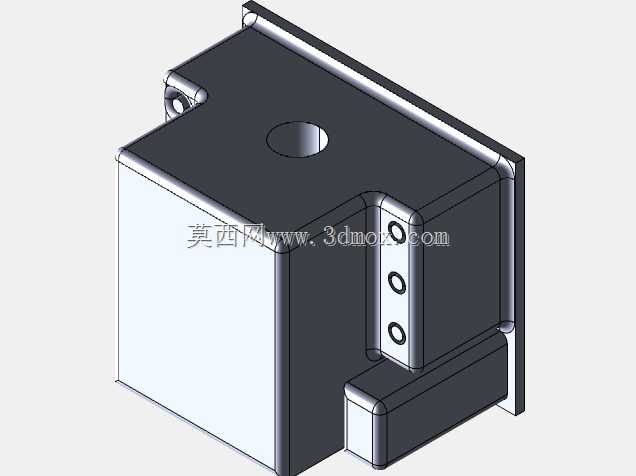

　　外形尺寸与安装边界方面，整套装置落地后的总高度控制在1.2米以内，圆形框架的外径为0.8米，旋翼转动时的最大扫掠直径不超过0.75米，基座的安装 footprint 为0.4米×0.4米，常规的1.2米宽实验台就能完成安装固定；安装时需要注意基座上表面的水平度偏差不能超过0.5度，否则会引入额外的重力矩干扰，影响悬停控制的测试精度；枢轴关节的三个转动自由度都设置了机械限位，最大偏转角度限制在正负30度，避免测试过程中控制参数异常导致框架过度偏转，碰撞到支撑立柱或者周边的实验设备；旋翼单元的安装座预留了22系列、28系列直流电机的安装孔位，可以适配不同KV值的外转子直流电机，桨叶夹持位支持10寸到12寸的正反螺旋桨安装，研究人员可以根据需要的升力上限调整动力配置，不需要重新加工框架结构。

　　在结构细节处理上，圆形框架和支撑立柱之间预留了足够的走线空间，电机的动力线、枢轴处的传感器信号线都可以从框架内部、立柱内腔走线，避免线材外露被转动的桨叶剐蹭；基座内部预留了控制板、电调的安装仓位，所有电子调速器都可以固定在基座内部，既可以利用基座的金属结构辅助散热，也能降低电调工作时的电磁干扰对姿态传感器的影响；整个机构的转动部件都做了动平衡校准，四个旋翼安装座的位置度偏差控制在0.1mm以内，当旋翼转速达到额定转速的80%时，整个框架的振动幅值不超过0.03mm，不会因为结构振动导致传感器采集的数据出现噪声干扰。
