医用注射器精细结构三维建模设计

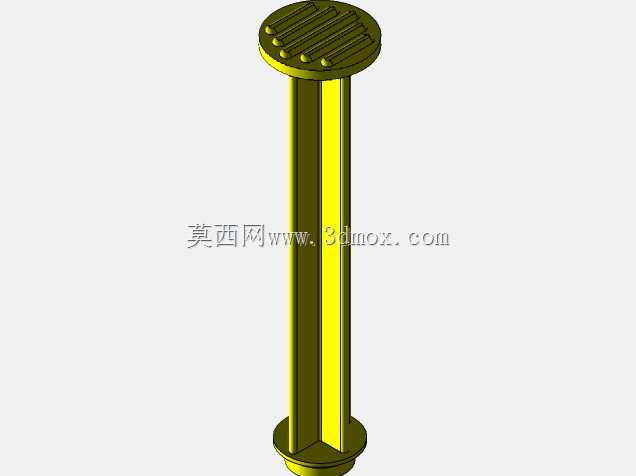

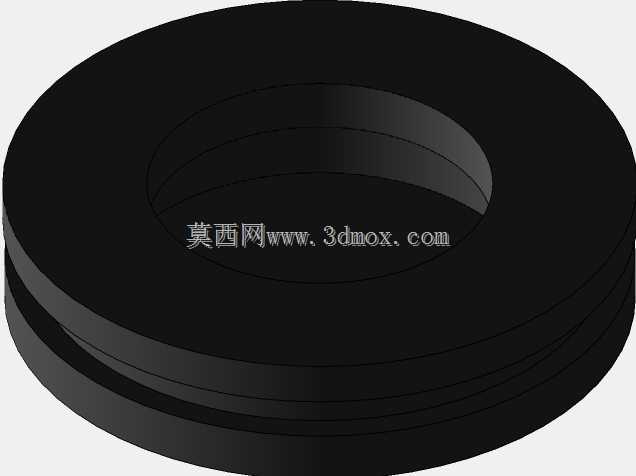

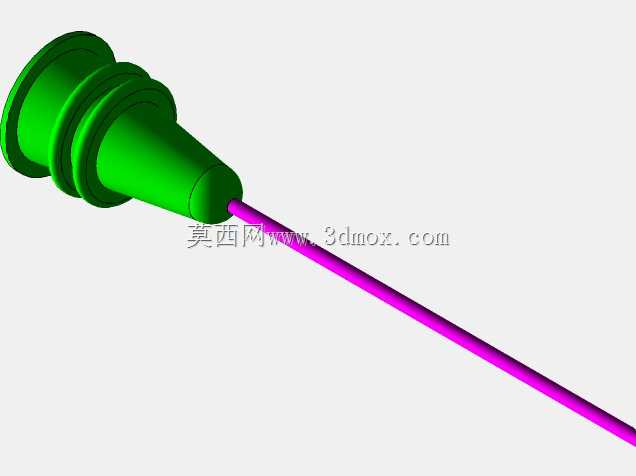

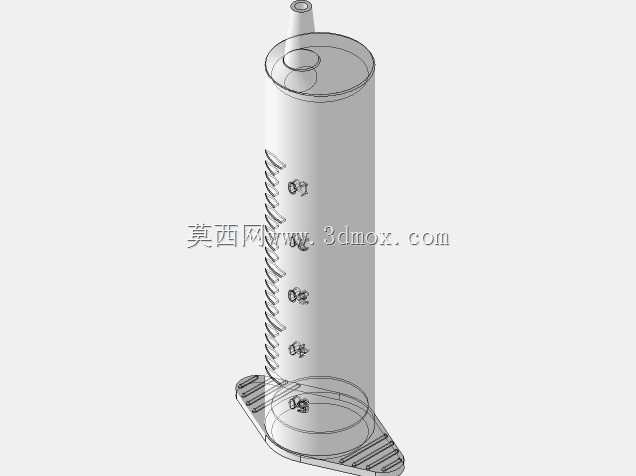

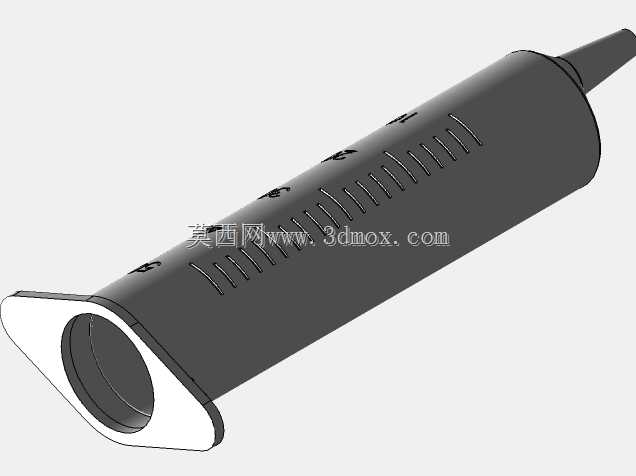

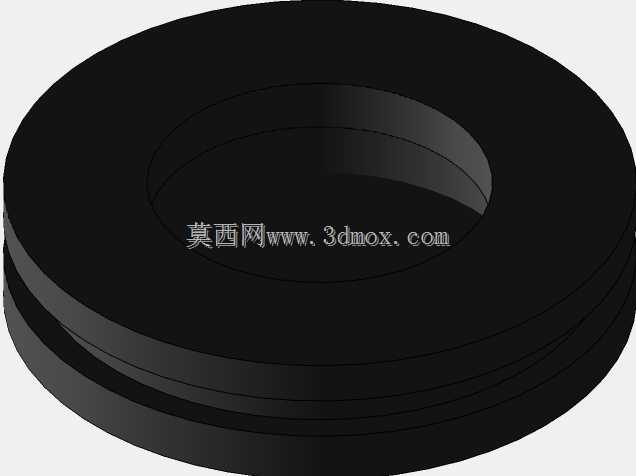

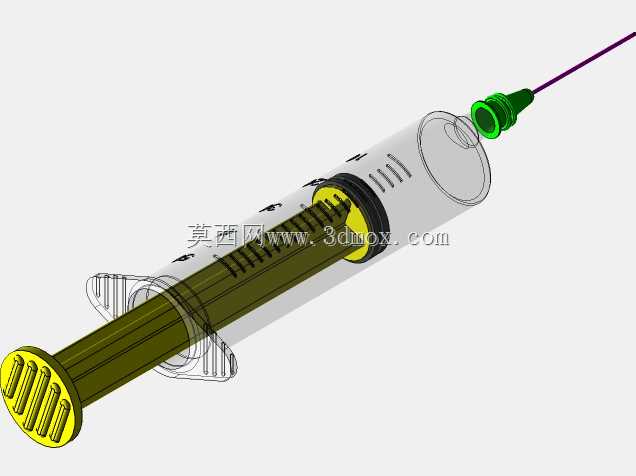

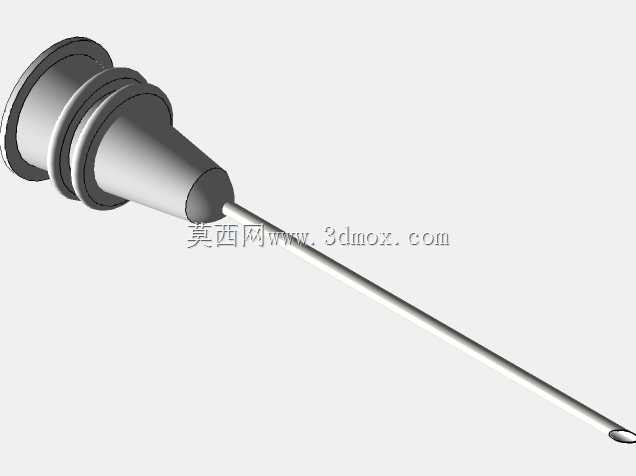

这款注射器的三维结构设计，核心围绕临床注射、药剂抽取、实验室液体定量移取等实际应用场景展开，作为最基础的往复式柱塞类流体输送器具，其结构精度直接影响药剂输送的定量准确性与使用安全性。从结构功能来看，整个模型完整还原了外套、活塞组件、芯杆、针头连接座、针管五个核心组成部分，其中外套采用透明可视化结构设计，筒壁外侧预留刻度标识的成型区域，方便操作人员直观读取内部液体容量，筒身靠近推杆端设置的指撑结构，做了圆弧过渡的加厚处理，匹配医护人员操作时的手指施力角度，避免长时间操作产生硌手问题，同时指撑的外沿尺寸控制在合理范围，既保证施力时的结构强度，也不会占用过多无菌操作空间。活塞部分采用过盈配合的密封结构设计，活塞胶塞的唇边尺寸与外套内壁的配合公差经过反复校核，既保证推拉过程中无液体渗漏，也能让推杆的滑动阻力控制在合适区间，避免推注时出现卡顿或者推力突变导致的药剂推送过量问题。芯杆尾部的推片做了防滑纹理设计，表面的凸起筋条方向与施力方向垂直，拇指按压时不会出现打滑，芯杆与活塞的连接采用卡扣式结构，保证回抽液体时芯杆不会与活塞脱开，同时在芯杆表面设置的导向筋条，与外套内壁的导向槽配合，避免推拉过程中芯杆出现偏摆，保证活塞始终沿筒身轴线运动，减少密封件的偏磨问题。针头连接座采用标准鲁尔接头结构，锥度匹配通用医用针头的连接尺寸，既可以保证针头安装后的同轴度，也能实现针头的快速插拔更换，连接座根部的凸缘结构方便操作人员在拔取针头时施力，避免针刺伤风险。从安装边界来看，整个注射器的外形尺寸匹配常规一次性医用注射器的规格，筒身外径、推杆行程、针头伸出长度都符合临床使用的常规尺寸要求，各部件的装配间隙控制在合理范围，既满足注塑生产的脱模要求，也保证组装后各部件运动顺畅无卡滞。设计过程中充分考虑了实际生产的工艺性，所有塑料件的壁厚均匀，避免出现注塑缩痕，棱角位置都做了圆角过渡，既减少使用时的尖锐棱角划伤风险，也能降低注塑件的应力集中问题，提升产品的结构强度。
