775电机配套大减速比齿轮传动箱结构

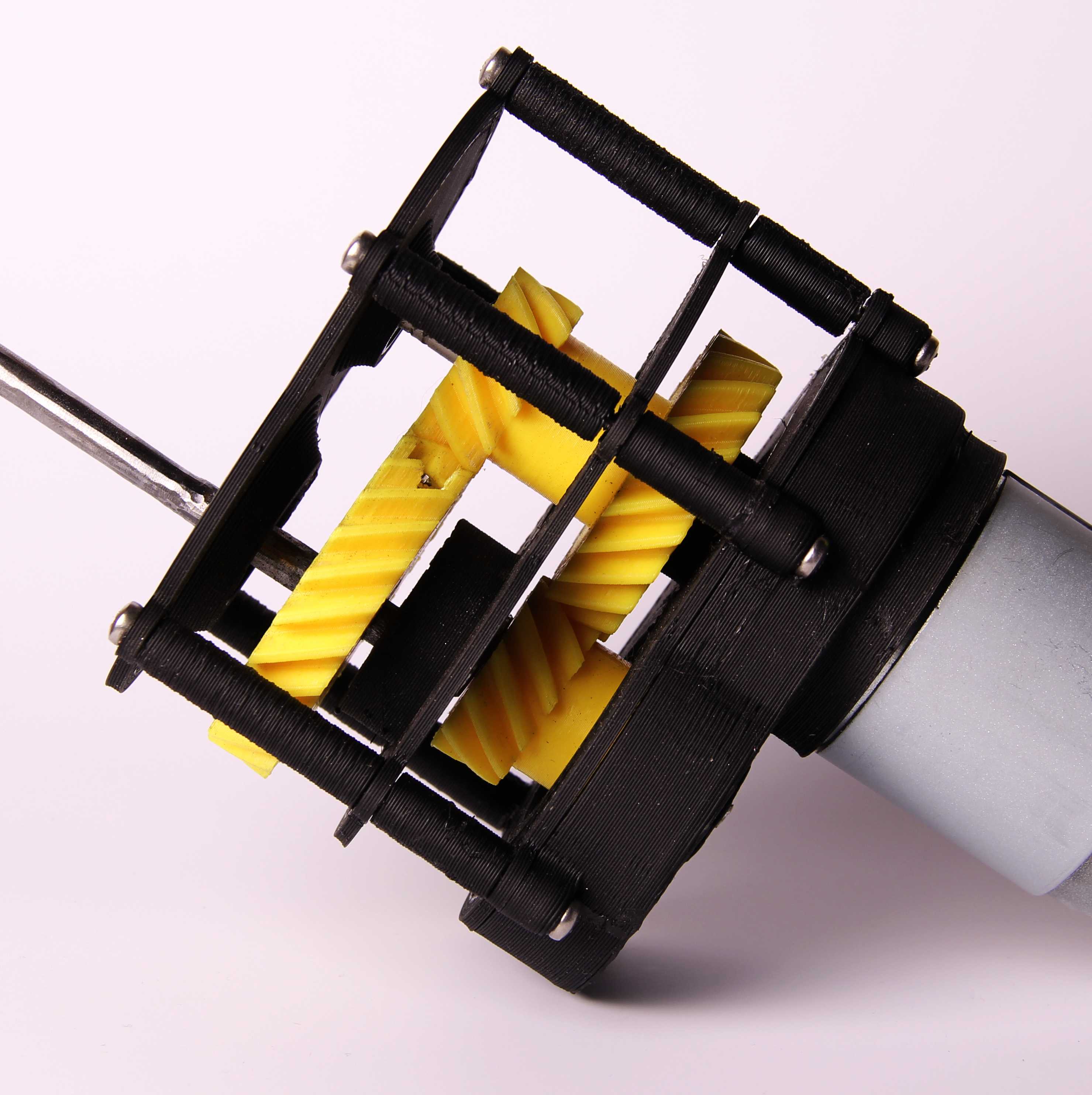

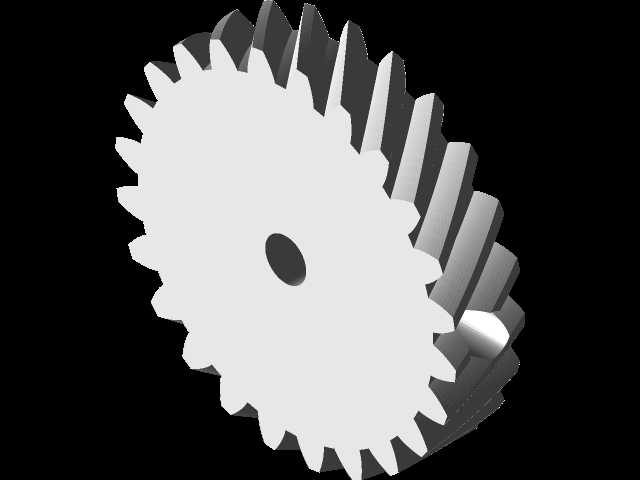

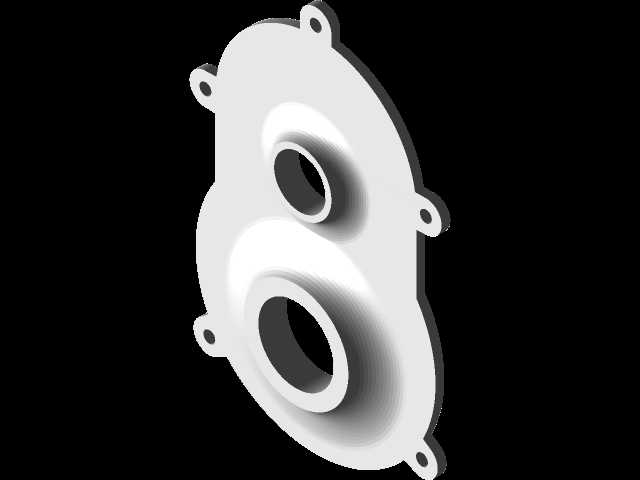

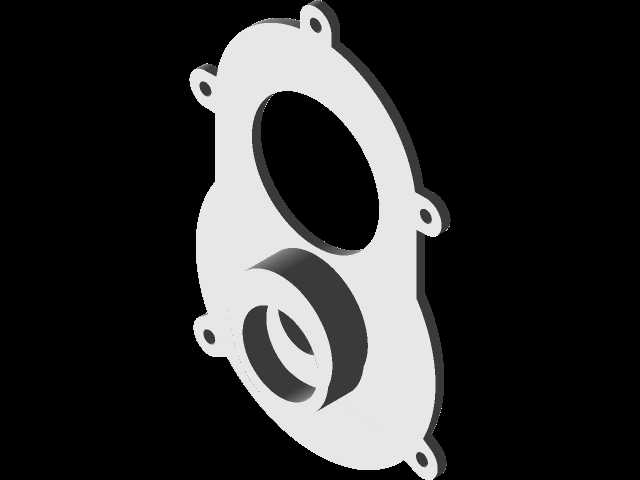

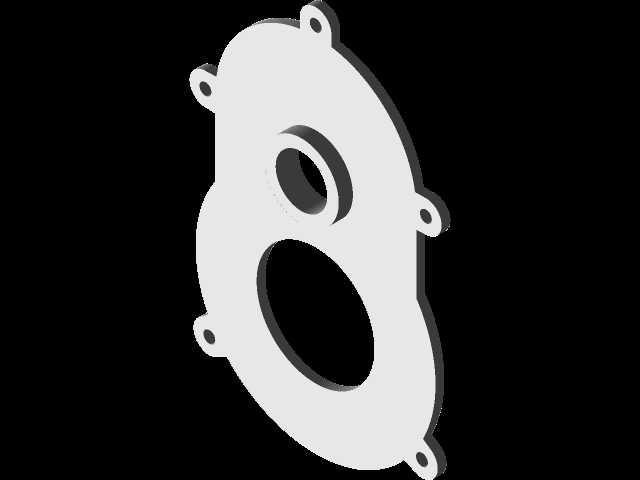

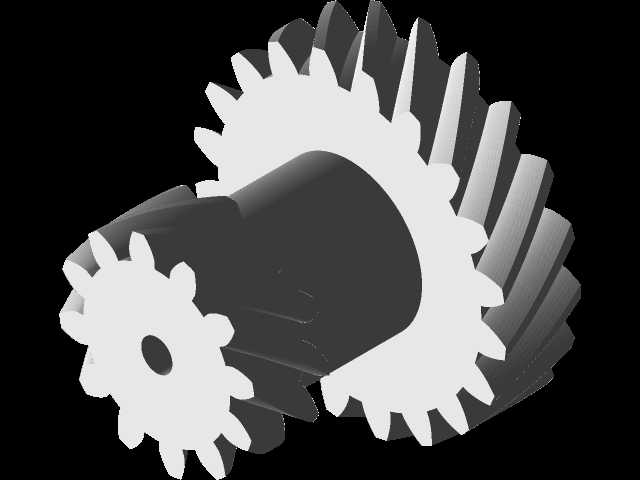

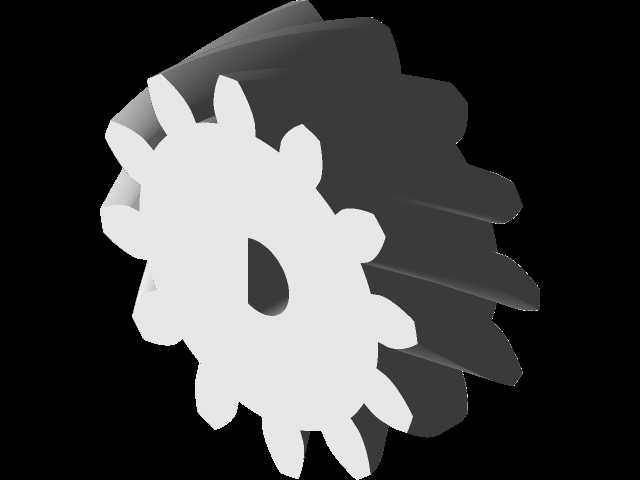

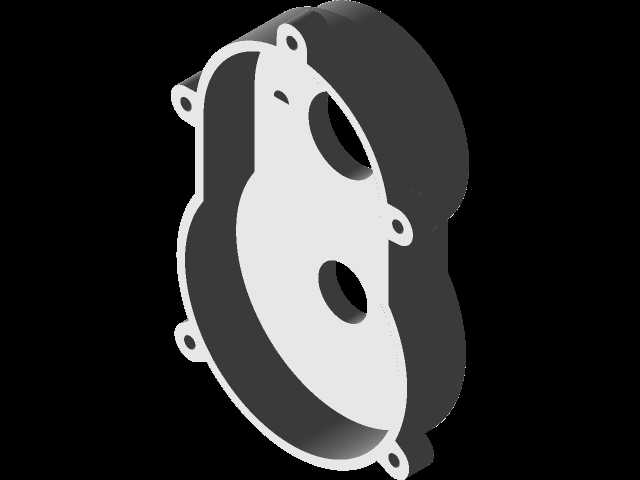

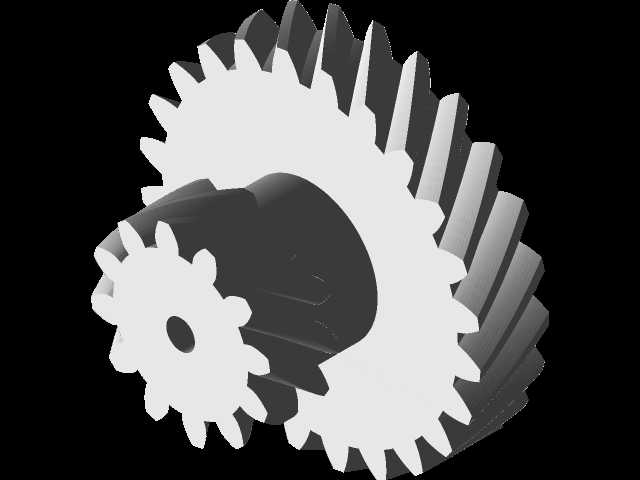

这款齿轮传动箱是专为775规格直流电机设计的减速增扭部件，核心应用场景覆盖小型起重装置、桌面级自动化输送机构、DIY电动作业工具、小型智能代步载具驱动单元等对输出扭矩有较高要求的低压动力场景，能够将775电机原本高转速低扭矩的输出特性，转化为低转速大扭矩的可用动力，适配需要低速重载驱动的各类小型机械结构。从实际用途来看，该齿轮箱通过多级斜齿轮啮合传动实现1:15的固定减速比，可将电机端的高转速按比例降低后输出，同时将输出扭矩放大对应倍数，能够满足至少25公斤负载的举升或牵引需求，解决了普通775电机直连时扭矩不足、无法驱动重载负载的痛点，在小型民用机电、DIY机械制作、教学实验装置搭建等场景中都能发挥核心传动作用。在功能特性上，该齿轮箱采用层叠式框架支撑结构，传动部分全部使用斜齿轮设计，相比直齿轮传动拥有更高的啮合重合度，传动过程更平稳、噪音更低，同时齿轮啮合接触面积更大，能够承受更高的载荷冲击，不易出现打齿断齿的故障；框架结构采用拉杆式锁紧设计，既保证了整体结构的装配精度，也方便后期拆解维护、更换磨损的齿轮部件，输出轴采用伸出式光轴设计，可灵活搭配联轴器、同步轮、卷筒等不同外接执行部件，适配不同的终端使用需求。从设计思路来看，这款齿轮箱在设计时优先考虑了3D打印制作的可行性，所有结构件都规避了复杂的倒扣与特殊加工要求，无需额外支撑结构即可完成打印制作，降低了个人制作者的加工门槛；传动级数的选择经过扭矩与传动效率的平衡计算，1:15的减速比既能够满足常规小型重载场景的扭矩需求，也不会因为传动级数过多导致整体传动效率过低、动力损耗过大；齿轮的齿形参数经过匹配优化，保证各级齿轮啮合时的中心距一致，框架上的定位孔位精度统一，装配时无需额外调整即可保证齿轮啮合间隙处于合理范围，避免出现卡滞或啮合间隙过大的问题。在外形尺寸与安装边界上，该齿轮箱整体采用长方体框架结构，输入端直接与775电机的前端安装位匹配，无需额外制作转接法兰即可完成电机与齿轮箱的固定，整体径向尺寸略大于775电机的机身直径，轴向长度根据多级齿轮的排布空间设计，不会占用过多的安装空间；输出轴与电机输出轴保持同轴线设计，安装时可直接沿电机轴向排布，方便在狭长的安装空间内布置动力单元；框架上预留的拉杆安装孔位同时可作为整体结构的固定孔位，可直接通过螺栓将齿轮箱整体固定在设备机架上，无需额外设计安装支架，进一步降低了终端设备的设计与制作难度。
