双电机驱动离心式水泵结构设计

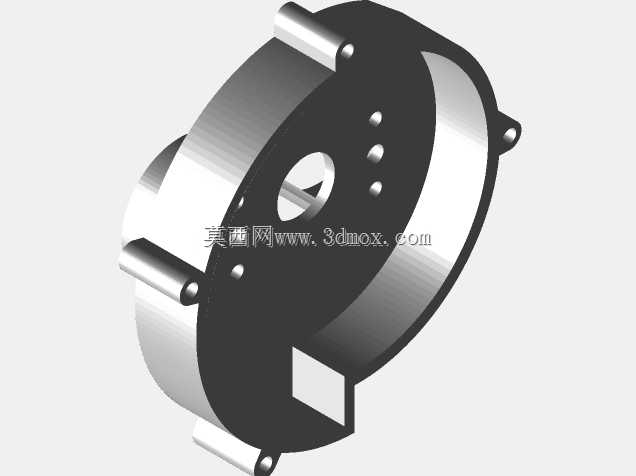

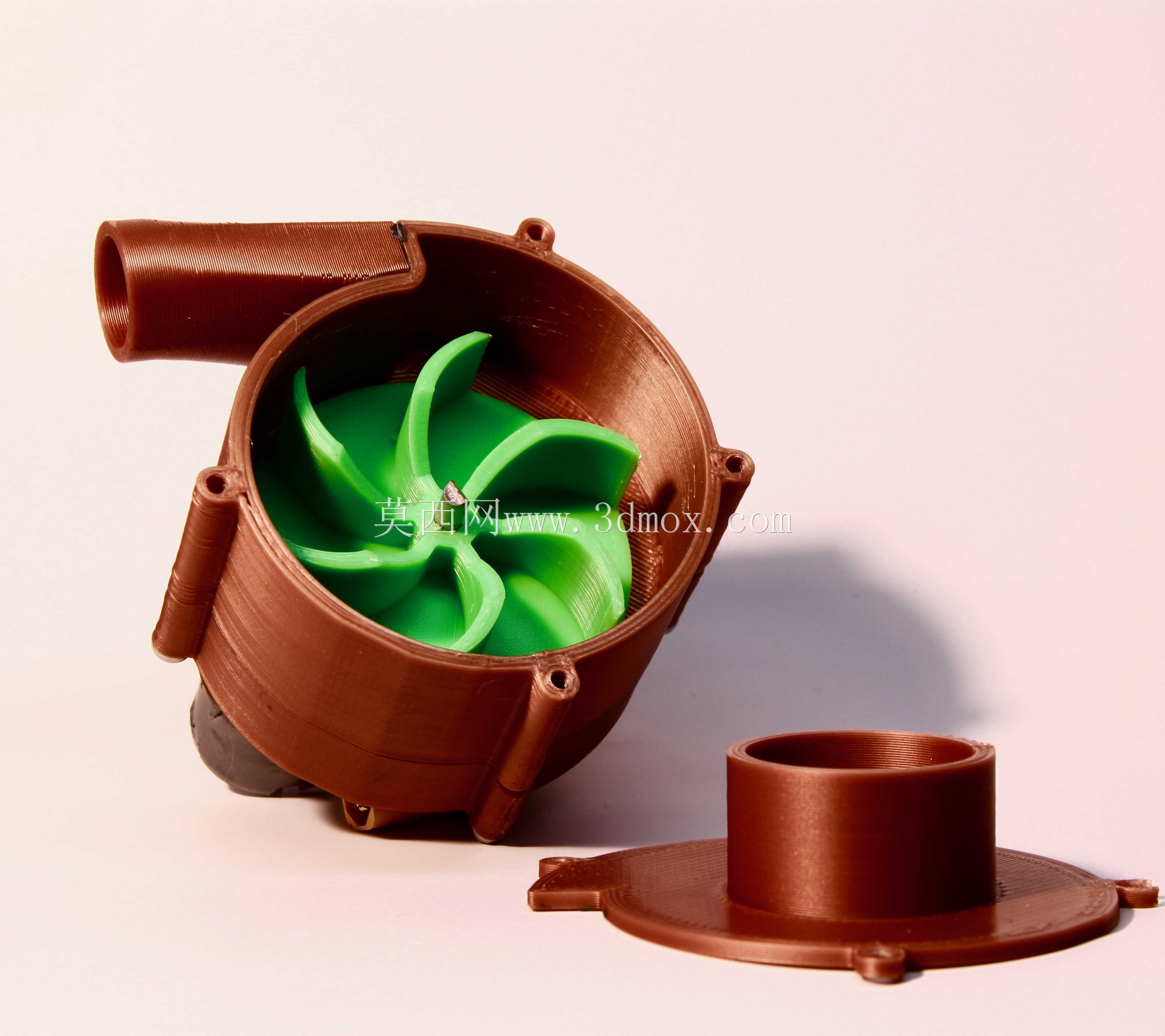

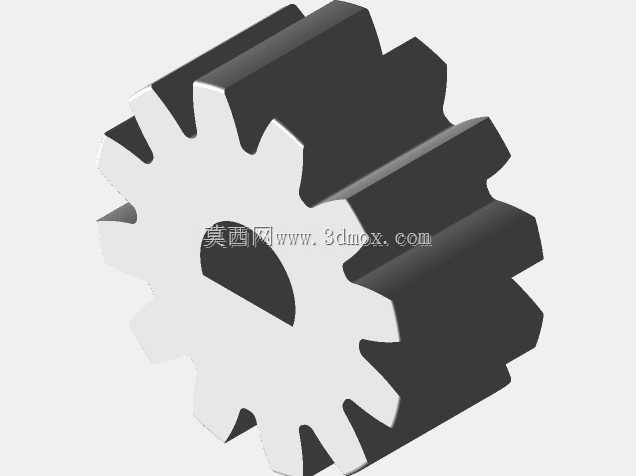

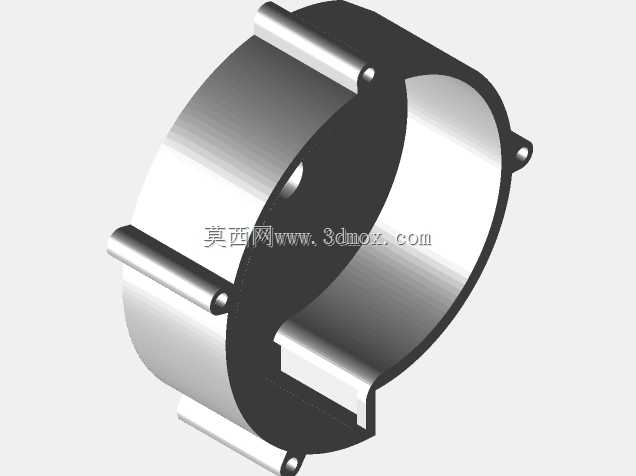

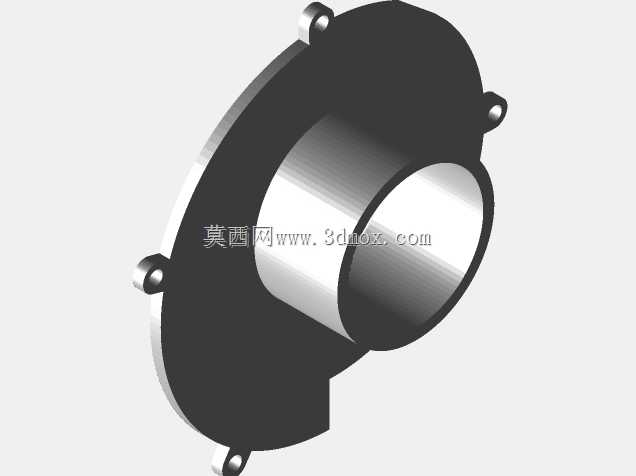

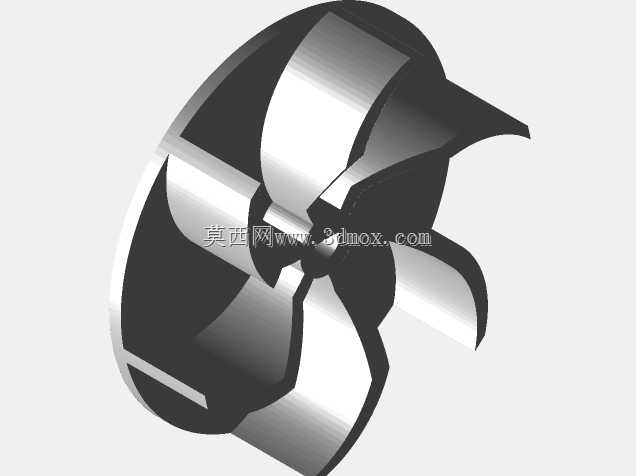

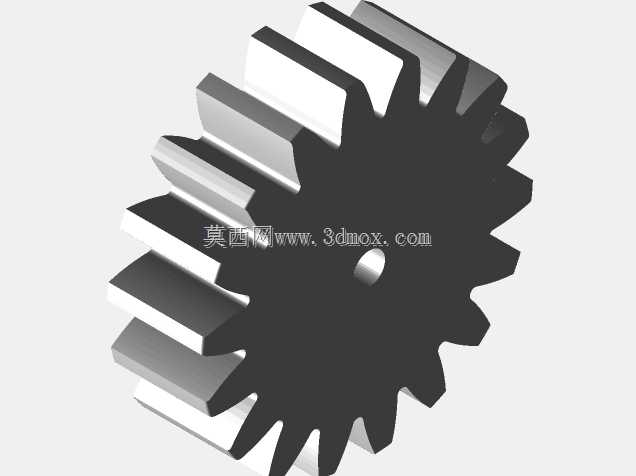

小流量高扬程泵组的常规单电机直驱方案，常因叶轮转速上限受限，在紧凑安装空间内难以兼顾流量与扬程指标，双电机协同驱动的结构恰好能破解这一矛盾。这款泵体的蜗壳流道采用等截面渐变设计，内壁过渡圆角控制在R2-R3区间，既避免了锐角处的流阻激增，也适配FDM打印时的层厚堆积特性，无需额外支撑就能完成流道成型，打印后内壁粗糙度可直接满足小流量工况的流态要求，省去了二次打磨的工序。叶轮采用六片后弯式叶片，叶片出口安装角设定为28°，相比常规径向叶片能有效降低流体离开叶轮时的动压损失，叶片与轮毂的连接处做了0.8mm的倒角过渡，既分散了高速旋转时的应力集中点，也避免了打印时的层间剥离风险，叶轮与泵腔的轴向间隙控制在0.3mm，径向间隙预留0.2mm，刚好抵消PLA材质打印后的冷却收缩量，不会出现运转擦碰的问题。泵盖与蜗壳的对接面设计了一圈嵌入式定位凸台，凸台高度1.2mm，配合面公差取H7/h6，装配时无需额外对齐标记就能自动完成同轴定位，三个周向均布的安装柱预留了M3螺丝的热熔铜螺母安装位，螺母埋入深度4mm，反复拆装也不会出现螺孔滑牙的问题。双电机的动力通过1:1.5的齿轮组完成汇流，主动齿轮与电机轴采用D型截面配合，无需额外顶丝就能传递额定扭矩，齿轮啮合的侧隙预留0.15mm，适配3D打印齿轮的成型精度，不会出现卡滞或传动噪音过大的问题，齿轮与叶轮轴的连接采用扁位传动，装配时直接压入即可，省去了键连接的加工工序。进出水口采用标准的快插接口尺寸，外径12mm，接口根部做了加厚处理，插拔水管时不会出现根部断裂的问题，进水口正对叶轮中心区域，进水方向与叶轮轴向平行，能最大程度降低进水的预旋损失，出水口切向布置在蜗壳最大截面处，流体动能到静压的转换效率比径向布置高出12%左右。整套结构所有部件均无倒扣结构，打印时全部可以采用无支撑摆放，打印完成后仅需去除少量底部 raft 残留即可直接装配，PLA材质的泵体在常温清水工况下连续运转8小时无明显形变，ABS材质的齿轮与叶轮耐磨性能满足实训场景的反复拆装测试需求，整套结构既可以作为3D打印创意制作的实训案例，也能为小流量双驱泵的结构设计提供可落地的参考方案。
