这款锥齿轮联轴结构主要应用在需要实现相交轴间动力传递、同时允许两轴存在一定角度偏转的机械传动场景中,常见于小型农业机具的动力输出端、轻工包装设备的变向传动工位、小型代步车辆的转向联动机构,以及部分专用自动化设备的非同轴动力接驳位置,能够在两轴轴线不严格共线、存在小范围角度偏移的工况下稳定传递旋转扭矩,避免刚性轴连接因安装误差或运行形变产生的附加载荷,延长传动部件的整体使用寿命。
在实际使用过程中,该结构核心作用是完成动力的转向传输,驱动轴输入的旋转动力通过啮合的锥齿轮组传递到从动轴端,可实现驱动轴与从动轴旋转方向相反的动力输出,两轴之间的允许偏转角度范围可达正负75度,能够适配多种安装空间受限、需要灵活调整传动方向的设备布局需求,无需额外增设多组中间传动轮系即可完成大角度的动力换向,有效简化设备的整体传动链路,减少传动过程中的功率损耗。
从功能特性来看,该联轴结构集成了锥齿轮换向与联轴器补偿偏移的双重作用,外围的框架式支撑结构将两组锥齿轮与轴端连接部位整合为一个整体模块,齿轮啮合部位预留了充足的润滑存储空间,运行过程中齿轮啮合的间隙可通过轴端的锁紧结构进行微调,既能够保证齿轮传动的啮合精度,降低运行过程中的噪音与振动,也可补偿设备运行过程中因机架形变、轴承磨损产生的轴系位置偏移,避免出现卡滞、打齿等故障。

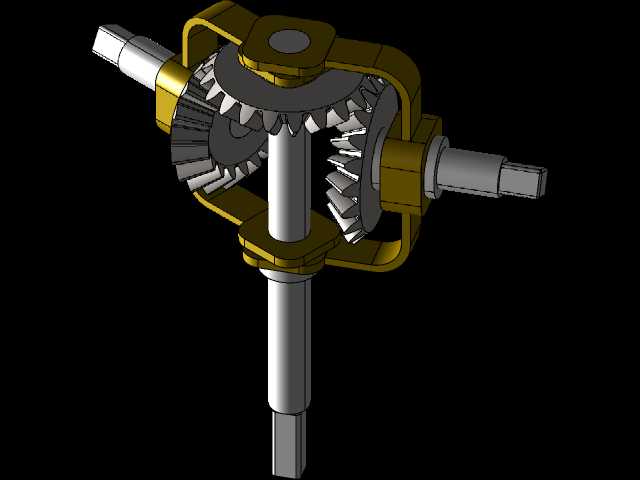

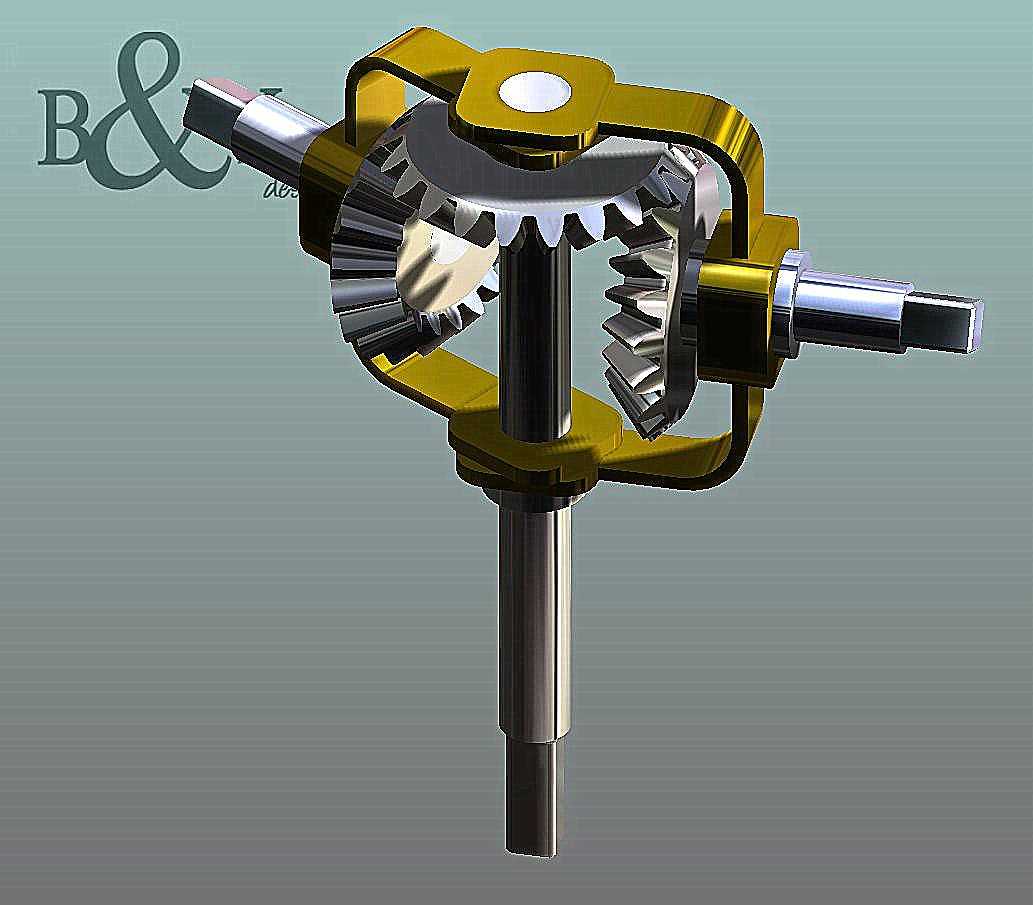

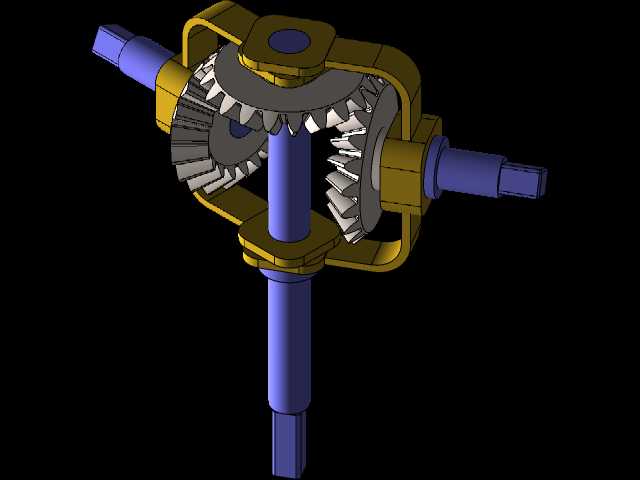

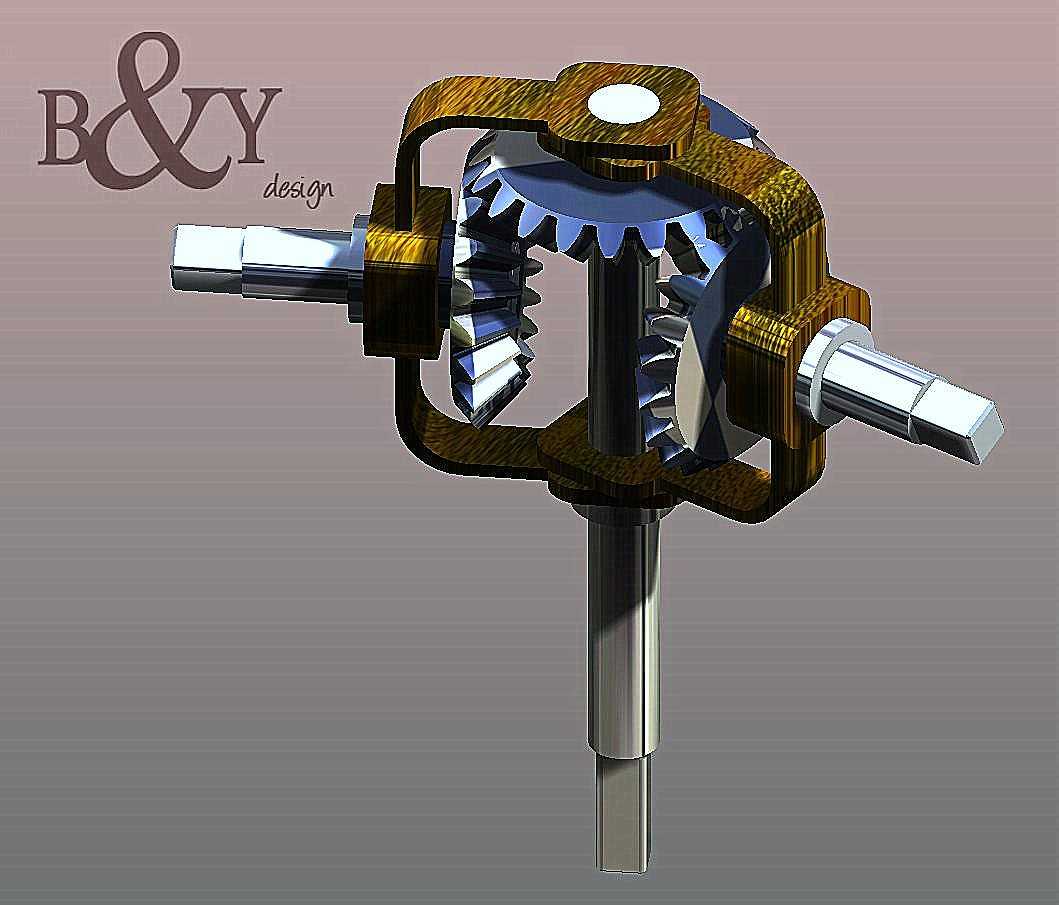

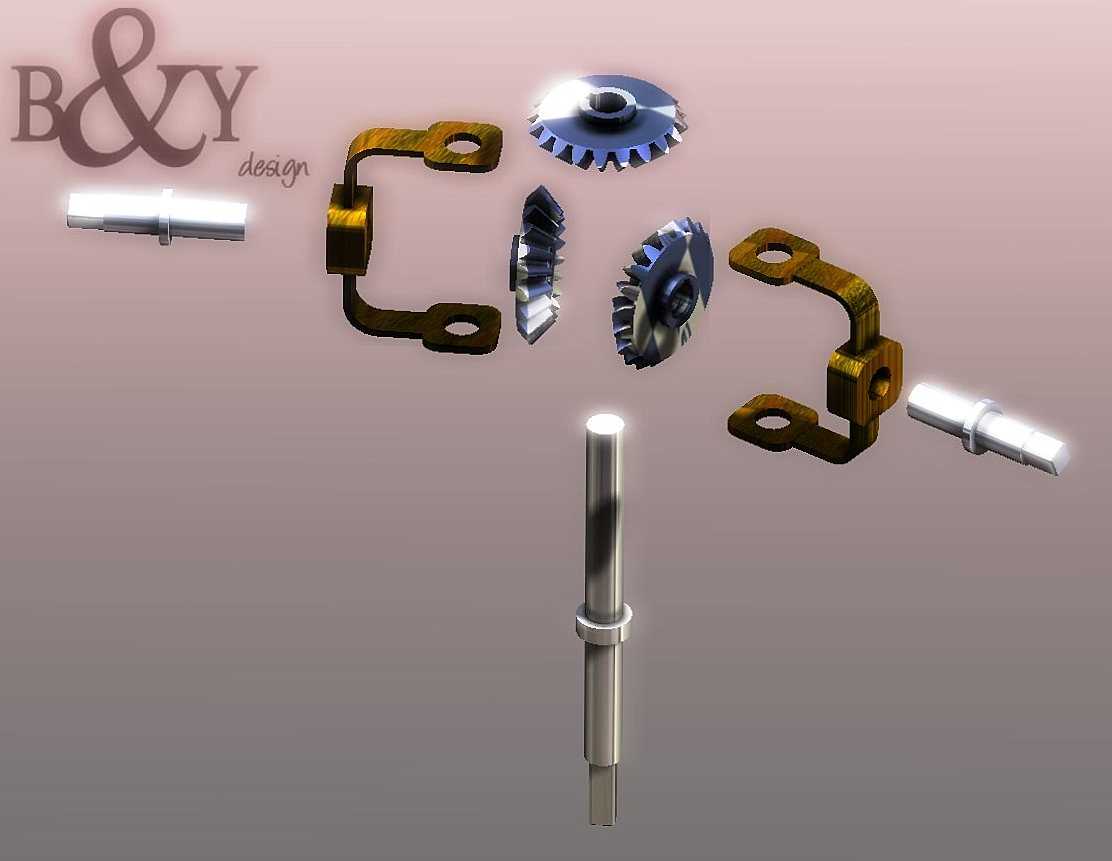

设计思路上,该结构采用对称式的锥齿轮布局,中心主动锥齿轮同时与两侧及垂直方向的从动锥齿轮啮合,可实现单输入多输出的动力分配,也可根据使用需求封堵多余的输出轴端,仅保留单输入单输出的换向传动功能;轴端采用标准的圆柱轴伸设计,可通过键连接、顶丝锁紧等常规方式与外部传动轴进行接驳,无需定制特殊的连接接口。
安装边界方面,该结构整体为中心对称构型,垂直方向的轴伸长度与水平方向两侧轴伸的总宽度比例协调,安装时需保证各轴端的连接同轴度误差在允许范围内,预留出轴端连接紧固件的操作空间,同时为框架外侧预留不小于10毫米的散热与维护间隙,避免周边部件与运动的联轴框架产生干涉;齿轮啮合部位的外围护罩可阻挡外部粉尘进入啮合区域,适配多粉尘的工业作业环境。
