CMUcam Pixy2视觉识别摄像机结构设计

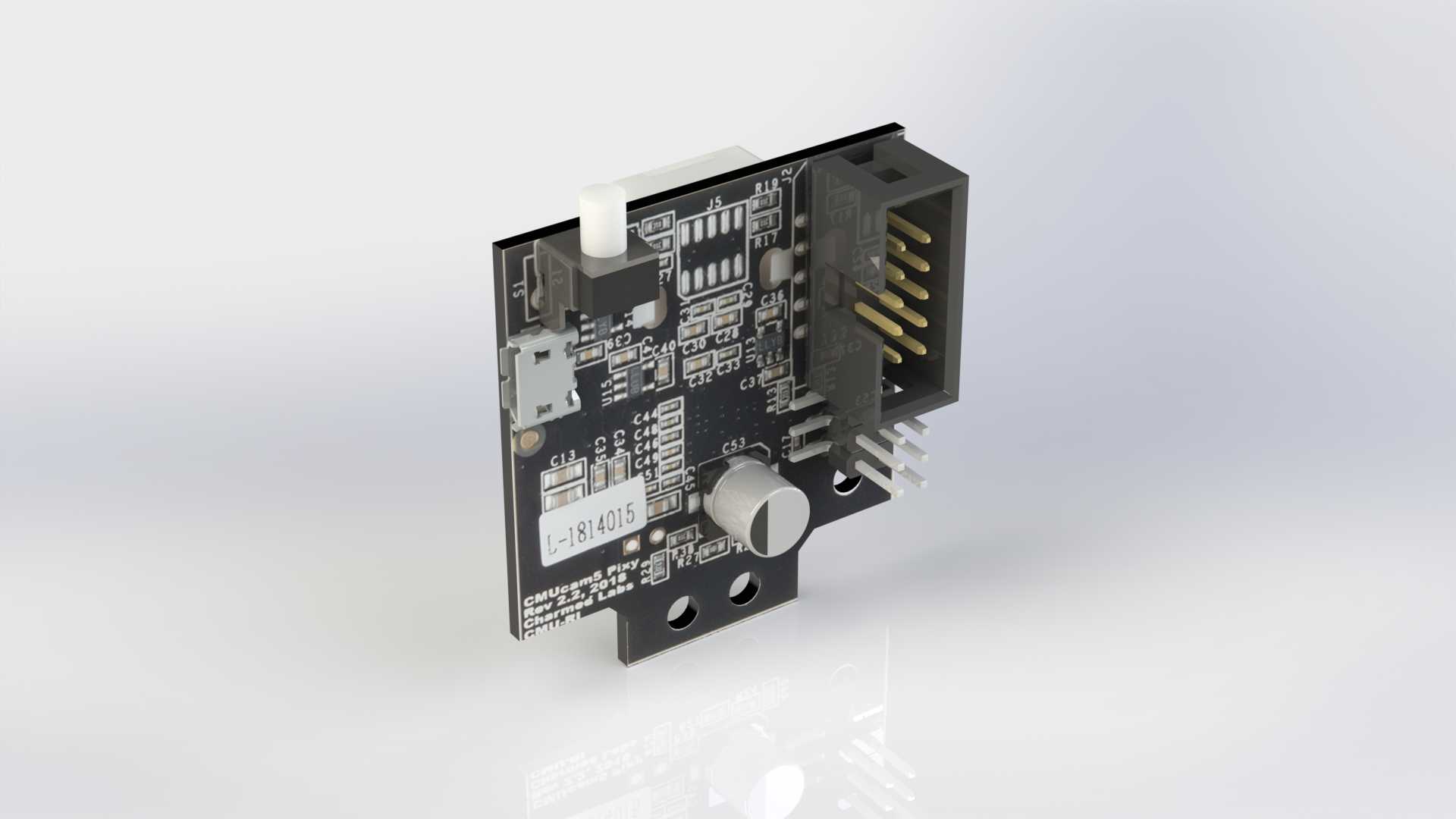

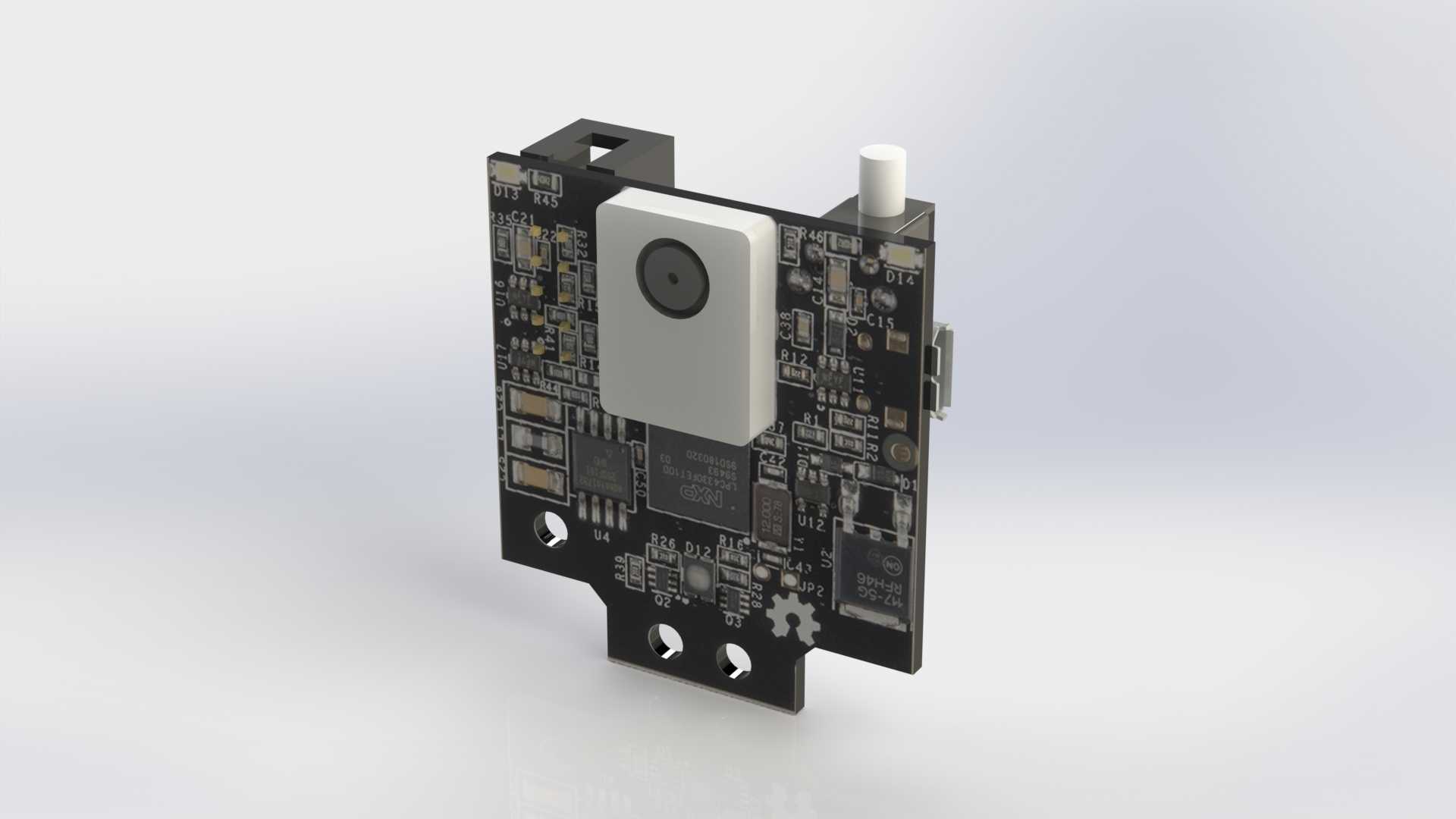

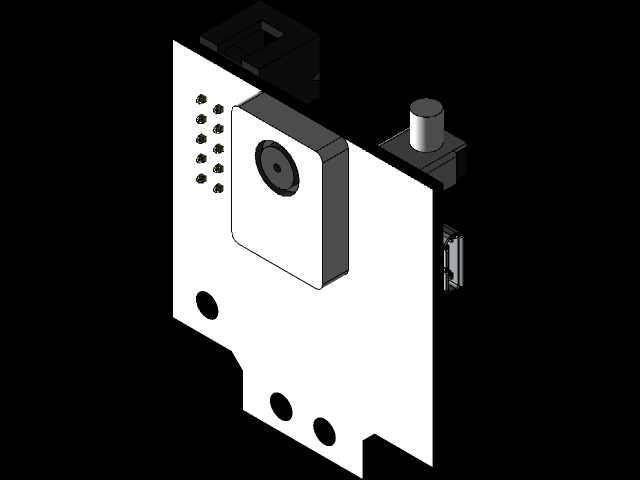

这款视觉识别摄像机是面向嵌入式视觉应用场景设计的小型图像采集处理模块，可广泛应用于小型智能机器人循迹避障、创客教育项目物体识别、简易自动化产线工件定位、智能小车视觉导航等场景，能够为各类低算力嵌入式系统提供轻量化的视觉感知能力，无需搭配高性能上位机即可独立完成特定颜色、形状物体的实时识别与坐标输出，大幅降低小型智能设备搭载视觉功能的门槛。模块整体采用PCB板载集成式设计，将图像传感单元、核心处理芯片、外围阻容元件、接口组件全部集成在单块印制电路板上，最大化压缩设备整体体积，适配空间受限的嵌入式安装场景。核心图像传感单元采用凸起式模块化封装，位于PCB板正面居中位置，镜头模组做了方形外壳防护设计，既可以保护镜头组件不受磕碰损伤，也能在安装时快速定位镜头朝向，避免装配偏差影响识别视野范围。PCB板下部预留了两个对称的圆形安装孔，孔位间距经过精准校准，可直接通过M2规格螺丝固定在各类设备支架、小车底盘、设备机架上，安装时无需额外设计转接结构，安装孔周边做了露铜加固处理，反复拆装也不会出现PCB基材磨损开裂的问题。板载元件布局遵循信号流向最优原则，核心处理芯片布置在传感单元正下方，缩短图像信号传输路径，减少信号干扰；电源接口、通信接口布置在PCB板侧边缘位置，方便外部线束插拔连接，不会遮挡镜头识别视野；板载状态指示灯布置在接口旁侧，设备运行时可直观查看供电、通信、识别状态。顶部预留的白色柱状元件为功能按键，可在设备调试阶段快速完成参数复位、识别模式切换等操作，无需连接上位机即可完成基础调试。所有板载元件的高度都经过严格管控，最高元件高度不超过镜头模组的顶部高度，避免在安装时出现元件干涉问题，PCB板边缘做了圆角处理，去除尖锐毛刺，避免装配过程中划伤操作人员或损坏周边线束。模块的所有外形尺寸均按照实际硬件规格还原，安装孔位、接口位置、元件高度都与实物保持一致，可直接用于设备整体装配的干涉校验、安装支架设计、整机结构布局验证，帮助设计人员在硬件打样前完成整机结构的适配性检查，减少后续改模成本，缩短项目开发周期。
