单板计算机配套OS08A10摄像头模组结构

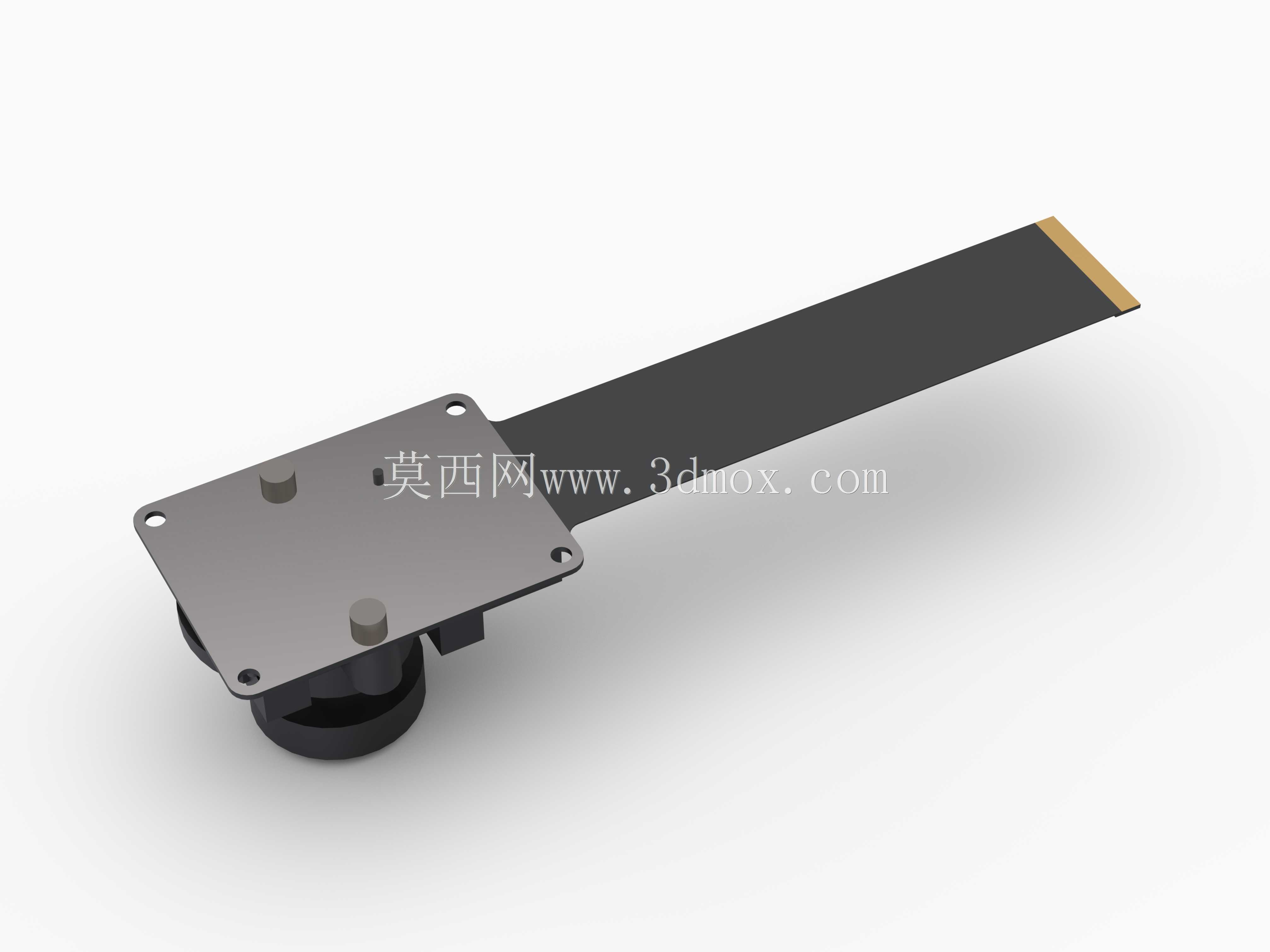

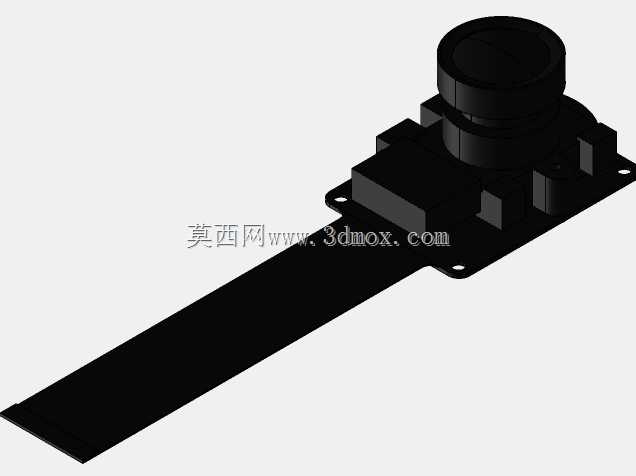

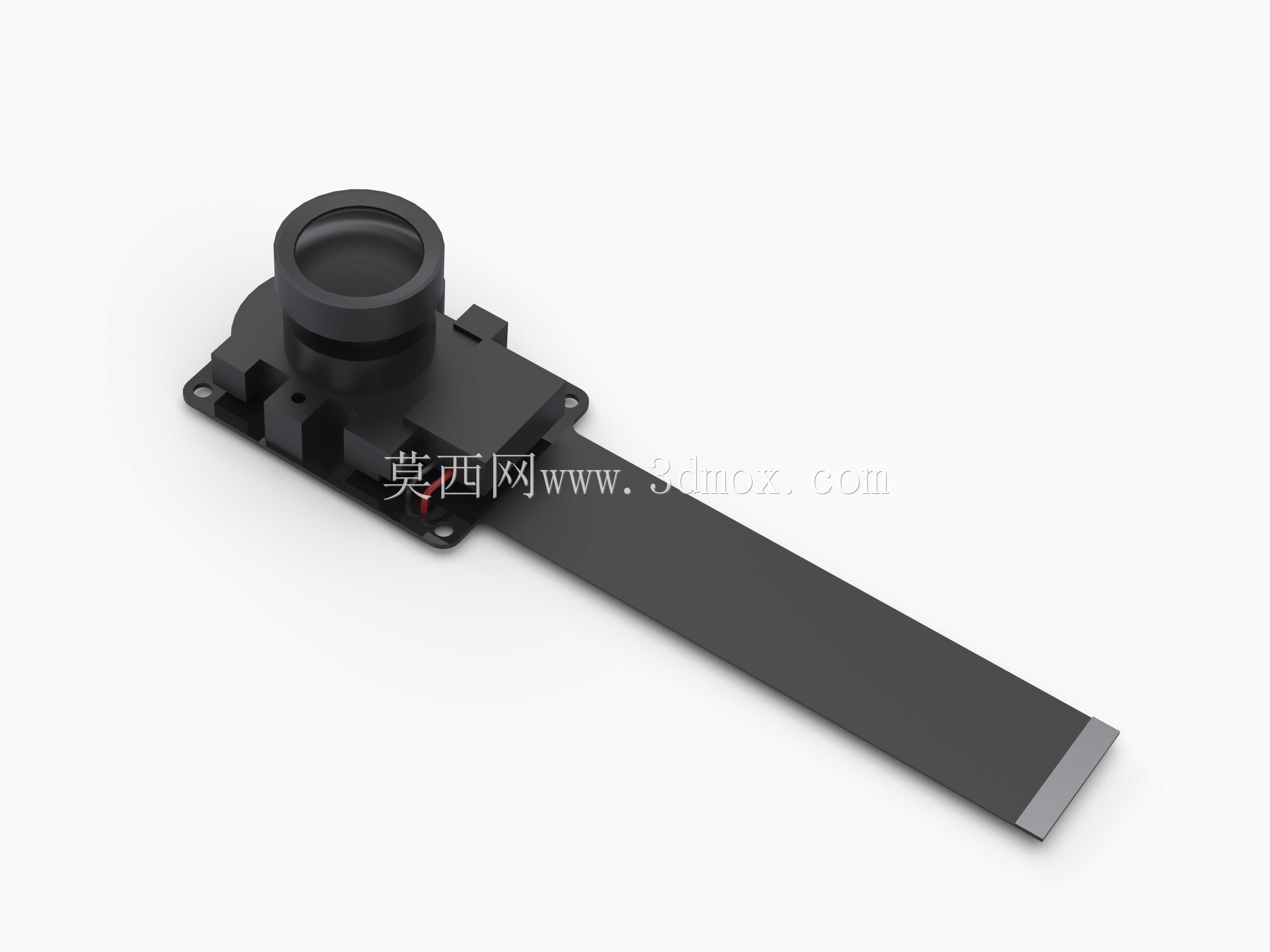

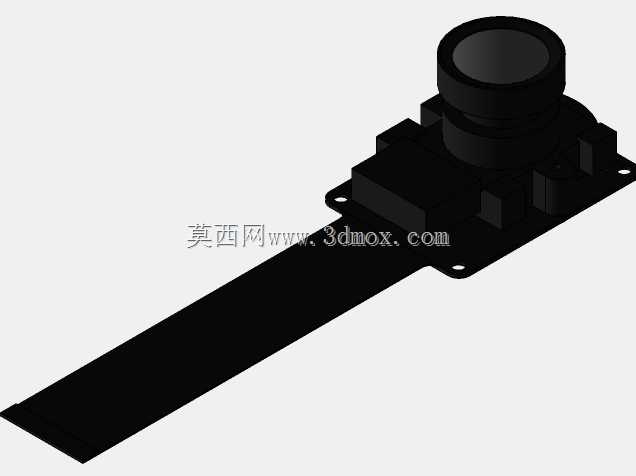

　　这款适配单板计算机的摄像头模组，核心采用OS08A10图像传感器，可直接对接Khadas VIM3系列开发板使用，在嵌入式视觉项目、小型智能设备开发、边缘端图像采集场景中应用广泛，能为开发者提供精准的硬件结构参考，避免选型阶段出现安装干涉、结构匹配错误等问题。模组设计时将IR滤光片设置为独立可拆卸结构，实际使用中可根据拍摄场景需求，灵活切换红外截止滤光片或全透滤光片，适配可见光拍摄、红外夜视补光等不同工作模式，无需对整个镜头座进行拆解改动，降低场景切换的改装成本。连接部分采用长条形FPC挠性排线，建模时将排线设置为独立可替换的单独部件，虽然实际产品中排线与主板连接端为不可分离结构，但独立建模的处理方式，

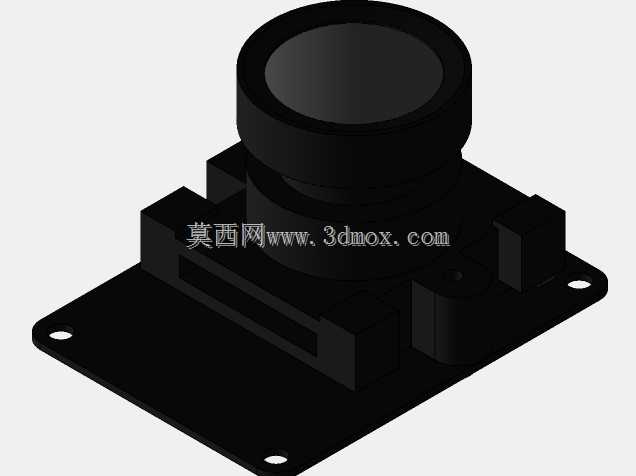

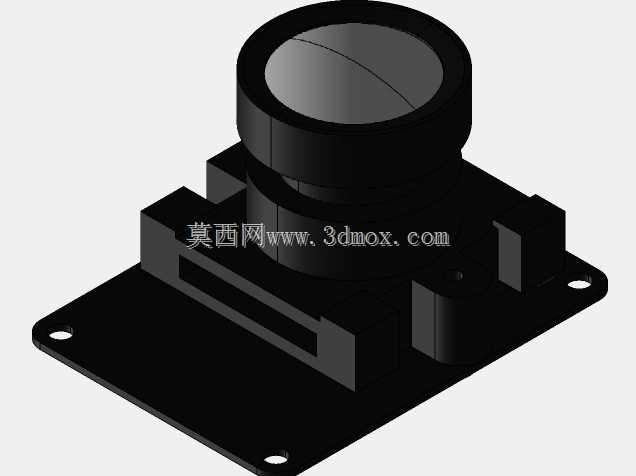

　　方便结构设计人员根据自身设备的内部走线空间，调整排线的弯曲形态、走线路径，或是直接替换为适配自身项目的定制排线模型，无需从零开始绘制排线结构，大幅缩短嵌入式设备的结构开发周期。镜头部分采用标准M12镜头座结构，预留的镜头安装高度、外径尺寸完全匹配实际硬件参数，设计外壳结构时可直接参考该尺寸预留镜头通光孔与安装避让空间，避免出现镜头突出量不足导致的视场遮挡，或是安装间隙过大导致的固定松动问题。模组底部的PCB安装板预留了两个定位安装孔，孔位间距、孔径参数均按照实际产品测量值还原，设计固定结构时可直接采用对应规格的铜柱或螺丝进行固定，安装板的厚度、边缘避让尺寸也完全复刻实物，能直接嵌入到小型智能摄像头、人脸识别终端、

　　嵌入式视觉检测设备的外壳结构中。所有结构尺寸均来自实物测绘，各部件之间的装配间隙、公差预留都符合实际生产装配要求，建模时拆分的独立部件，也方便设计人员进行干涉检查、装配模拟，提前验证自身设计的结构合理性，减少打样阶段的修改次数。
