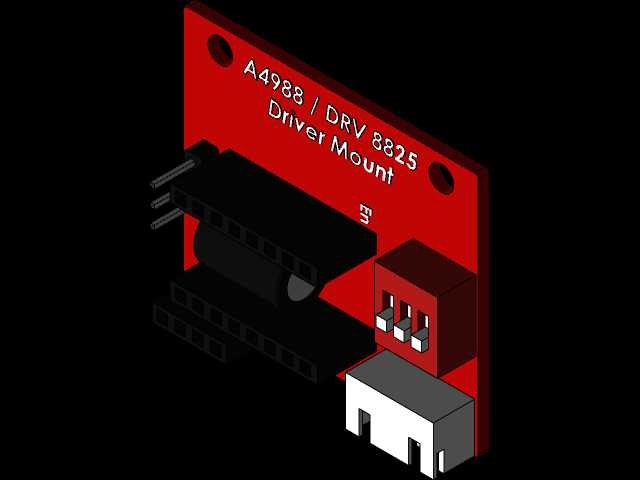

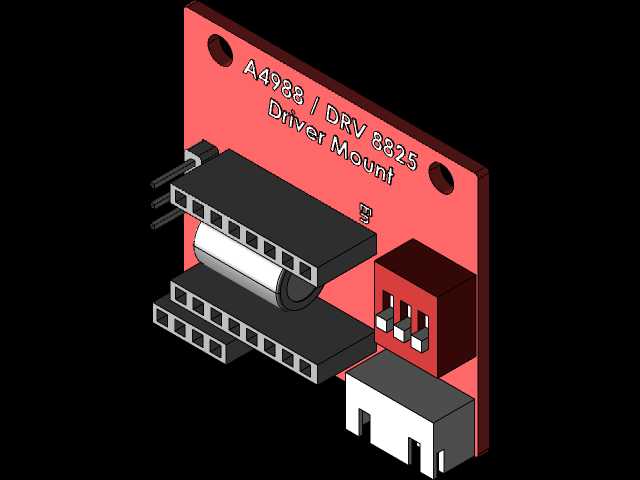

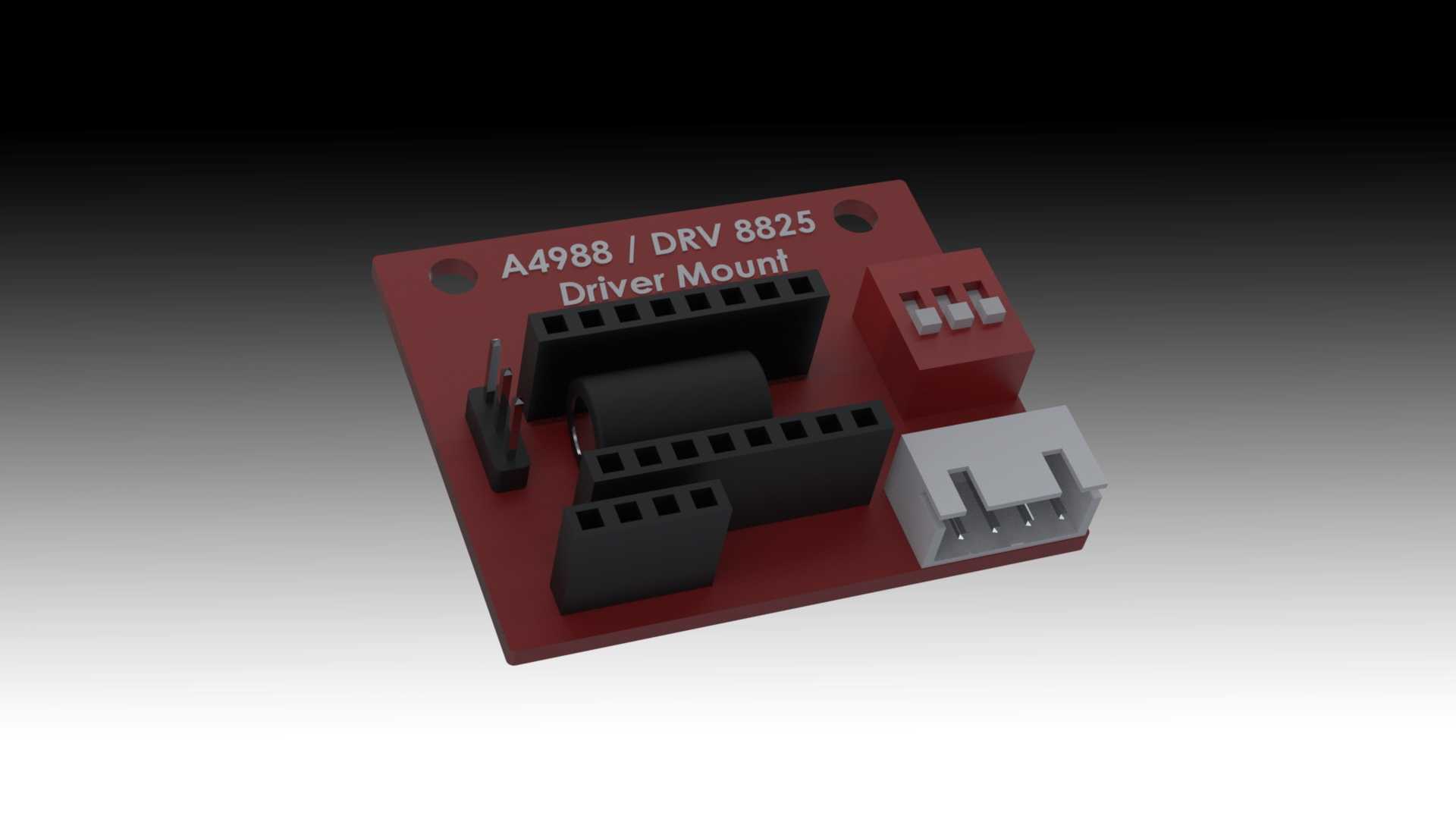

A4988与DRV8825步进电机驱动安装承载板

这款步进电机驱动安装承载板，主要面向桌面级数控运动设备、小型自动化位移平台、DIY数控雕刻装置以及开源3D打印设备的电控组装场景使用，核心作用是为A4988、DRV8825两类常用的步进电机驱动模块提供标准化的安装固定位与电气转接通路，解决零散驱动模块在电控箱内排布杂乱、接线易松脱、散热接触不良的实际组装痛点。

从实际功能特性来看，板体集成了驱动模块直插插槽、步进电机输出接线座、控制信号接入端以及供电输入接口，无需额外飞线即可完成驱动模块与主控板、电机、电源的电气连接，板上预留的拨码开关安装位可直接匹配驱动模块的细分调节拨码，组装完成后无需拆卸板体即可直接调整电机运行细分参数，适配不同设备对运动精度、运行扭矩的差异化需求。板体边缘预留的沉头安装孔，可直接通过M3规格螺丝固定在型材框架、电控安装板或者设备壳体的预设点位上，安装后驱动模块与板体保持垂直排布，既能够让驱动模块的散热面充分接触流通空气，避免长时间运行下的热量堆积，也能减少接线端的受力拉扯，提升设备长时间运行的连接可靠性。

在设计思路上，这款安装板完全围绕两类驱动模块的物理尺寸做适配布局，插槽间距严格匹配驱动模块的引脚定义，避免插反造成的模块烧毁，接线座的排布方向统一朝向板体外侧，方便操作人员在设备组装、后期维护时快速插拔接线，无需探入电控箱内部狭小空间操作。板体的整体外形采用方正的矩形切角设计，安装边界控制在极小的尺寸范围内，不会占用电控仓内过多的排布空间，可根据设备的电控布局需求，多块并排安装在同一条安装型材上，适配多轴运动设备的多驱动排布需求。板体上的接口位置做了防呆设计，不同功能的接线座采用不同的引脚间距与外形结构，组装过程中不会出现错接反接的问题，降低了设备电控组装的出错概率，也能减少后期调试排查接线故障的时间成本。
