400×600规格低压电气控制柜结构设计

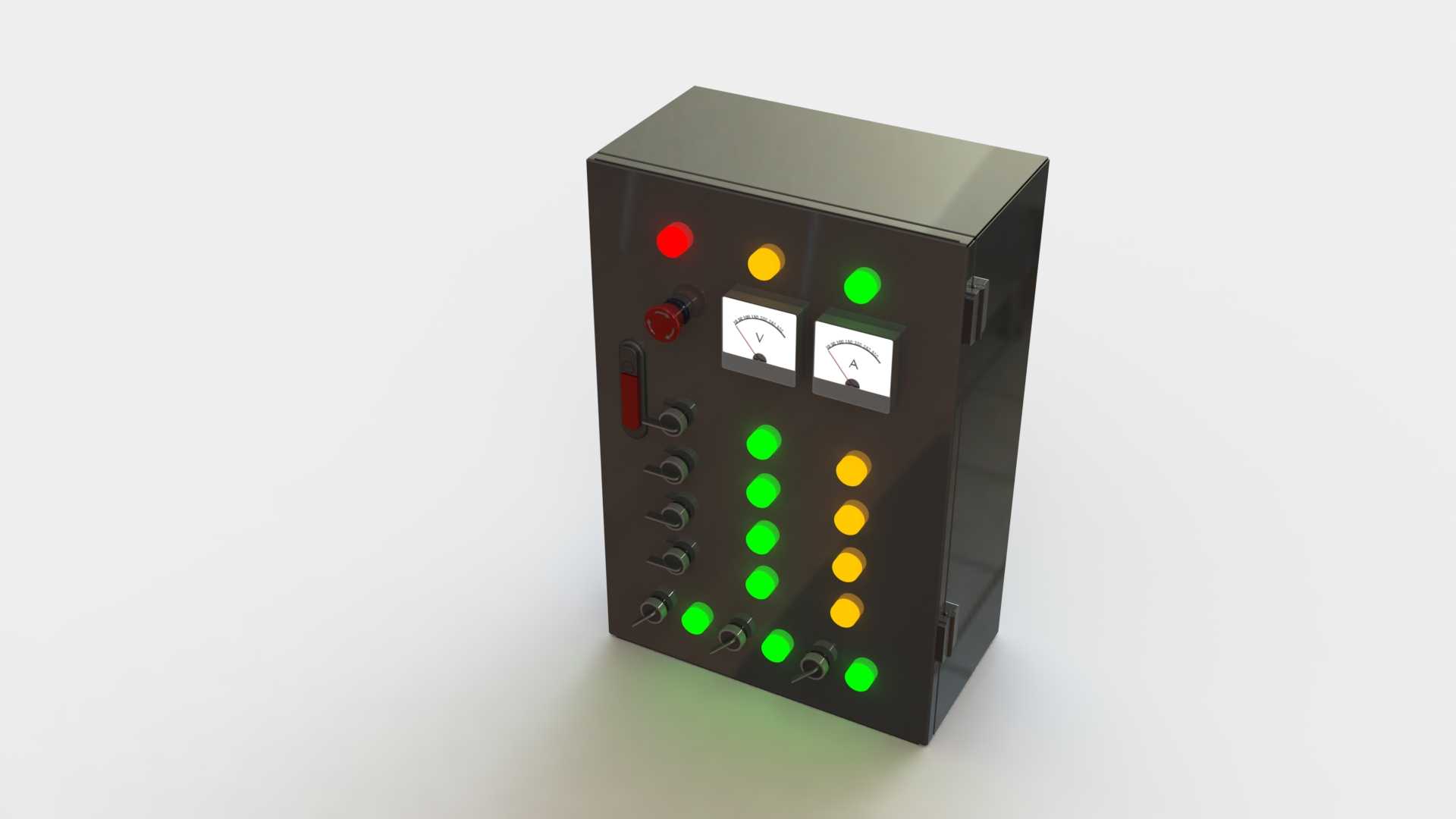

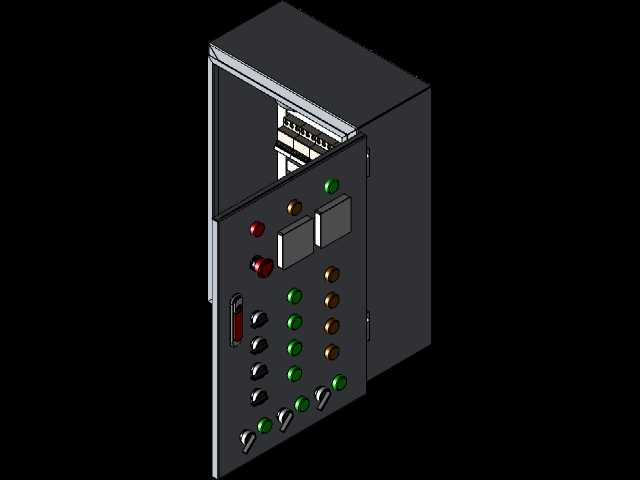

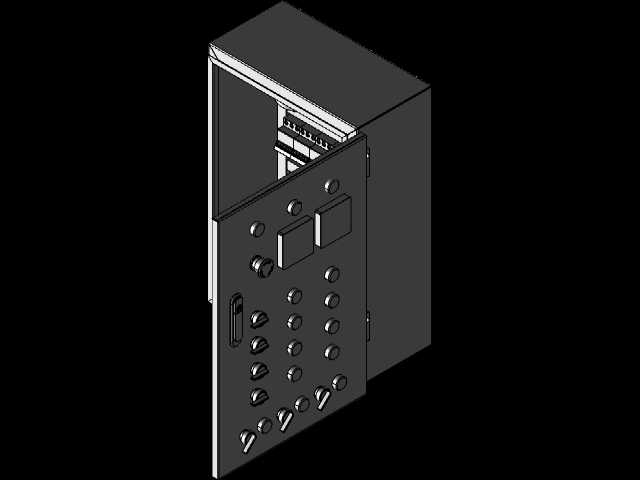

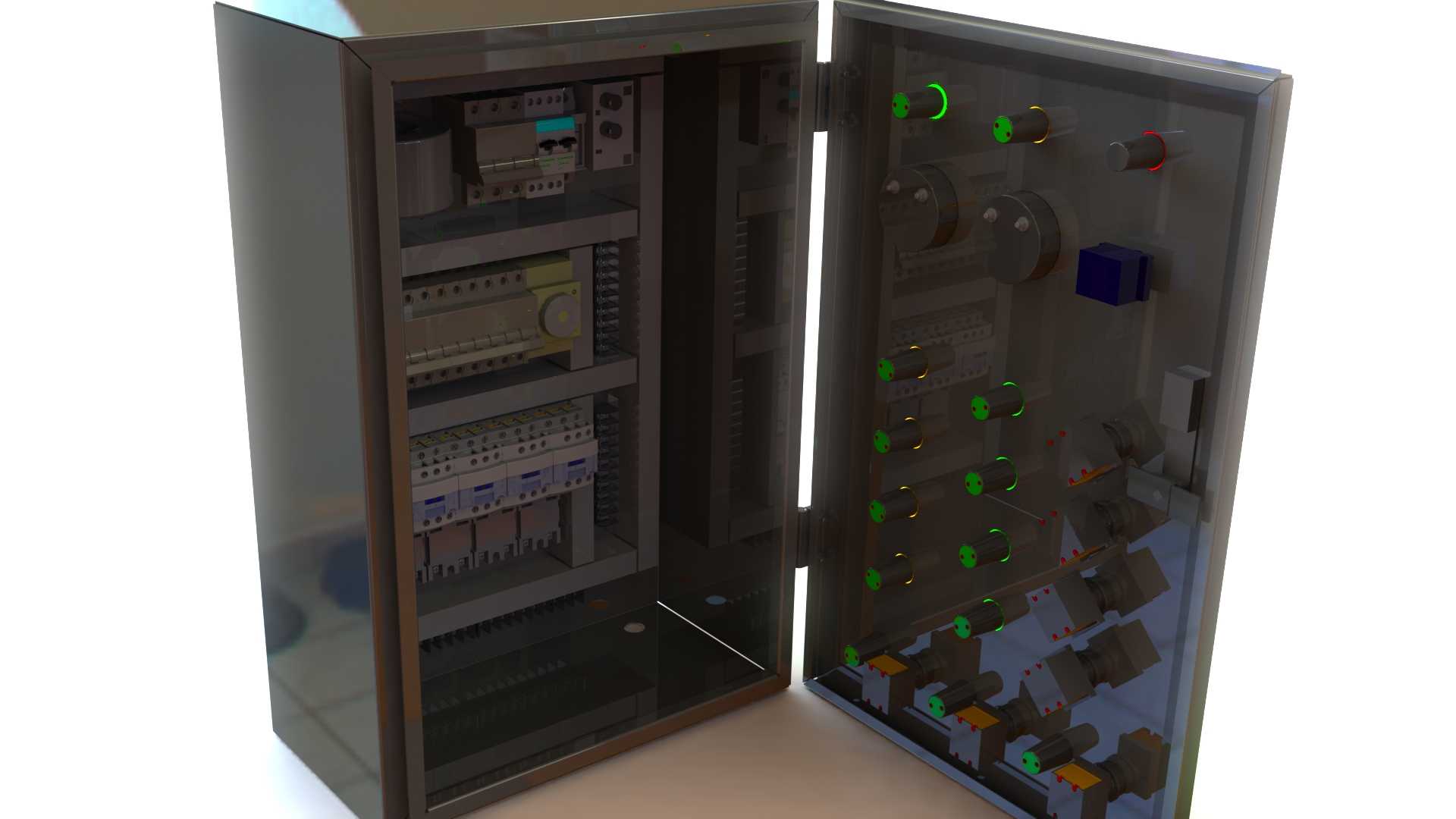

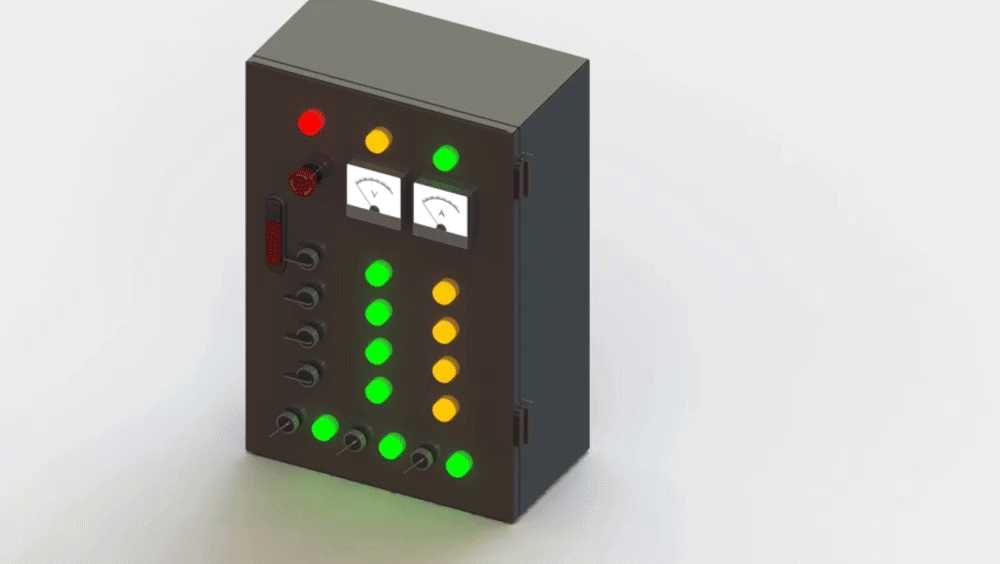

这款低压电控柜体是面向工业车间配电、小型生产线动力控制、商用建筑末端配电场景打造的集成式电控载体，核心作用是将低压进线电源进行分路分配，同时集成回路保护、设备启停控制、运行状态指示、故障分断等功能，为下游用电设备提供安全可靠的配电与控制接口，可适配三相四线制低压供电系统，覆盖常规工业场景下0.4kV电压等级的配电需求。从实际应用来看，这类柜体常部署在生产车间的工段旁、小型设备的配套控制侧、商业综合体的楼层配电间内，既可以独立作为小型配电单元使用，也可以多台拼接组成成排低压配电屏，适配不同规模的配电场景需求。在功能特性上，柜体采用前开门单舱结构，门板内侧集成操作按钮、状态指示灯、转换开关等操作元件，操作人员无需打开柜体主舱即可完成常规的启停操作、状态查看，避免误触内部带电部件；内部采用分层安装梁设计，可根据回路数量灵活调整安装位置，上层可布置进线主开关、电源模块类元件，中层布置PLC、继电器等控制类元件，下层布置分路断路器、接触器等动力执行元件，强弱电区域可通过加装分隔板实现物理隔离，减少电磁干扰对控制信号的影响。设计思路上充分考虑现场安装与运维的便利性，柜体整体采用封闭式金属壳体，门板与柜体间采用可靠接地的铰链连接，配合密封胶条实现基础的防尘防护，适配常规室内无强腐蚀的安装环境；内部预留充足的走线空间，两侧设计有专用走线槽安装位，可分别布置动力线与信号线，让柜内布线规整有序，既降低后期运维的查线难度，也避免线路杂乱引发的散热不良、绝缘破损等隐患。外形尺寸上采用400mm宽度、600mm深度的紧凑规格，占地面积小，对安装空间的要求较低，既可以落地安装通过底部进线孔完成线缆引入，也可以根据现场需求壁挂安装，适配不同场地的安装条件；安装边界设计上充分考虑元件安装后的操作距离，柜内元件与门板预留足够的安全间隙，避免关门时元件与门板内侧操作部件发生磕碰，同时柜体侧面预留有拼接孔位，多台柜体并排安装时可实现紧密拼接，组成更大规模的配电组，满足更多回路的扩容需求。
