钣金结构壁挂式电气防护外壳设计

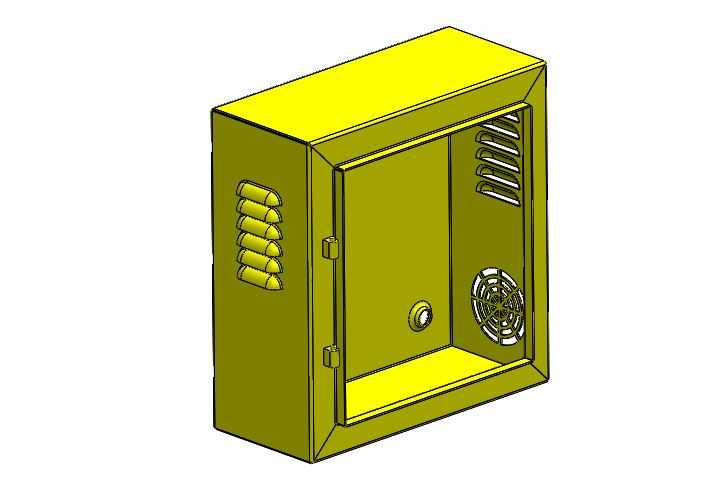

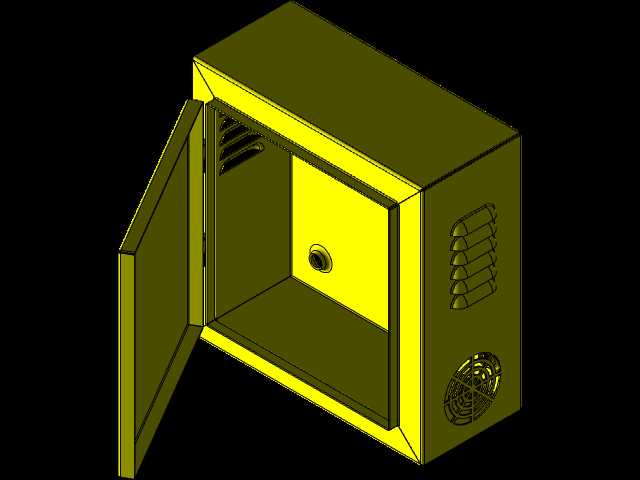

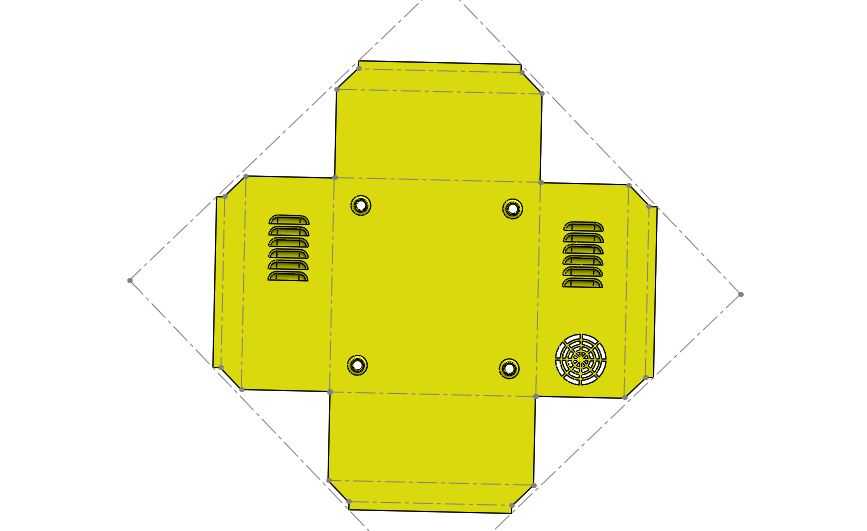

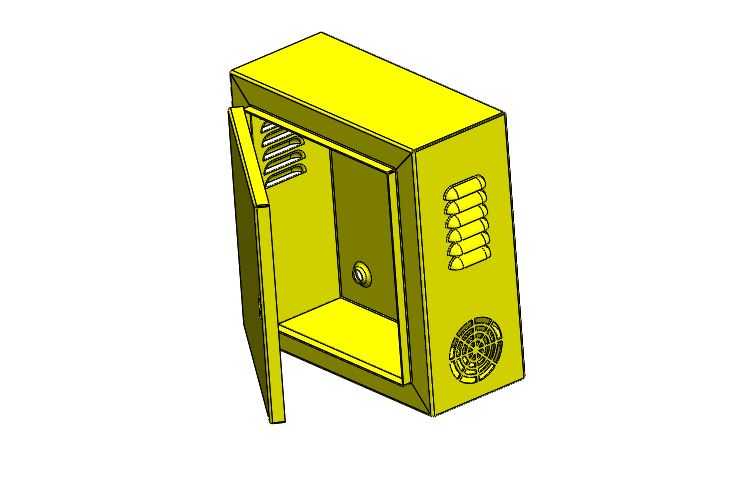

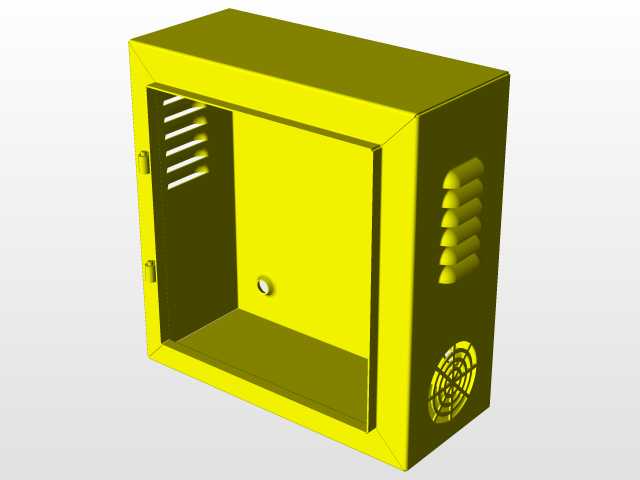

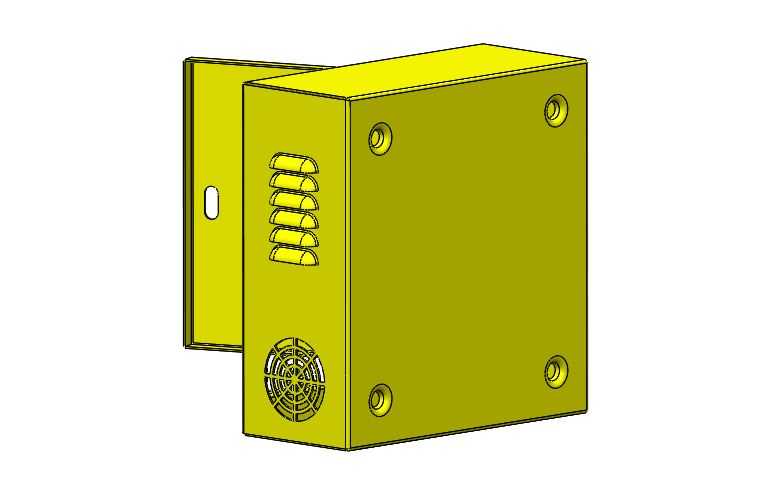

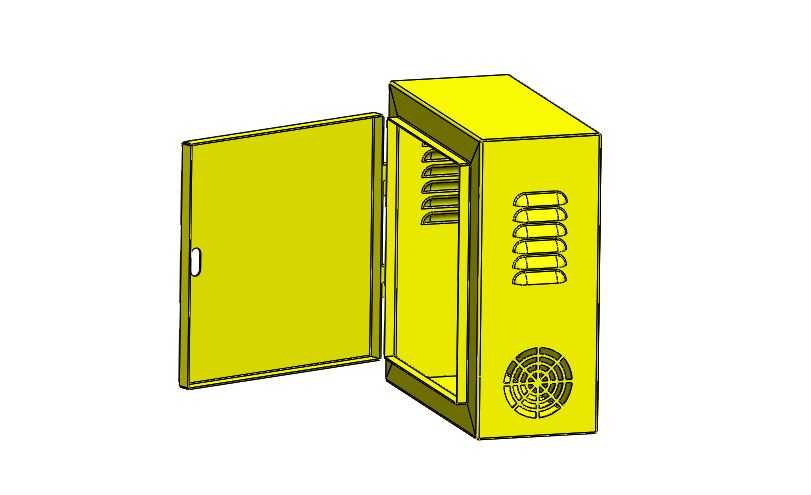

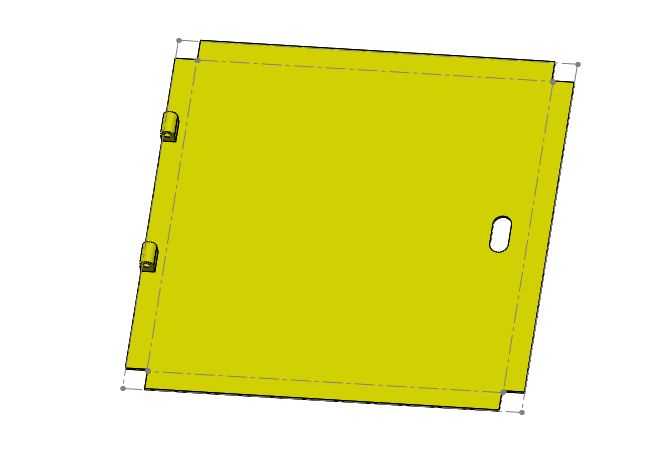

这款电气外壳主要应用于民用建筑楼道、小型工业车间工位、户外公共设施配套等场景，作为低压电气元件的承载防护载体使用，可容纳小型断路器、接线端子排、信号转换模块等常用电控元件，为内部电气部件提供可靠的物理防护与规整的安装空间，避免内部元件直接暴露在外界环境中，降低灰尘侵入、外力磕碰、无关人员误触带来的安全隐患。从功能特性来看，外壳采用侧开式单门结构，门体与箱体通过侧边铰接结构连接，开合顺畅无卡滞，门体闭合后可通过配套锁具实现锁止，仅授权人员可开启操作；箱体侧面设计有阵列式通风散热槽，底部预留圆形散热风机安装位，可根据内部元件的发热功率选配轴流风机实现主动散热，保证内部电气元件工作在适宜的温度区间，避免积热引发的元件老化或故障；箱体背部预留壁挂安装固定点位，可直接通过膨胀螺栓固定在墙面或设备机架立面，安装后占用横向空间小，适配狭窄安装场景。在设计思路上，整体采用金属钣金折弯拼接工艺，所有棱边均做折边钝化处理，既提升了壳体整体的结构强度，避免薄钣金边缘割伤安装维护人员，也减少了拼接缝隙，提升壳体的防尘防护能力；内部预留统一的元件安装导轨位，可兼容标准尺寸的导轨式电气元件，无需额外定制安装支架，降低现场装配的工作量；门体内侧预留走线空间，可排布跨门连接的控制线路，避免开关门过程中线路被挤压磨损。在尺寸与安装边界设计上，整体采用竖向长方体布局，宽度控制在适配常规墙面安装的尺寸区间，深度满足常规小型电气元件的安装进深需求，不会因壳体过深突出墙面过多影响通行；安装孔位按照通用壁挂电气箱体的孔距标准设计，可直接替换同规格的老旧塑料电气外壳，无需在墙面重新打孔，降低改造施工的工作量；底部的风机安装位尺寸适配常规小型轴流风机，通风槽的开孔尺寸兼顾通风量与防异物侵入需求，可阻挡直径较大的杂物落入壳体内部，同时保证足够的空气流通面积。
