锂电池低压报警监测模块结构设计

该监测模块主要面向小型储能锂电池组、便携电子设备内置锂电池、低速代步车动力锂电池的电压状态监测场景，在锂电池充放电循环过程中承担实时电压阈值判断、异常状态告警的核心作用，能够在电池端电压跌落至预设欠压阈值时，同步触发声光提示信号，提醒使用者及时补充电量或切断负载回路，避免锂电池因过度放电造成电芯内部结构不可逆损伤，延长电池组整体循环使用寿命，同时规避欠压状态下大电流放电引发的电芯过热、容量跳水等安全隐患。

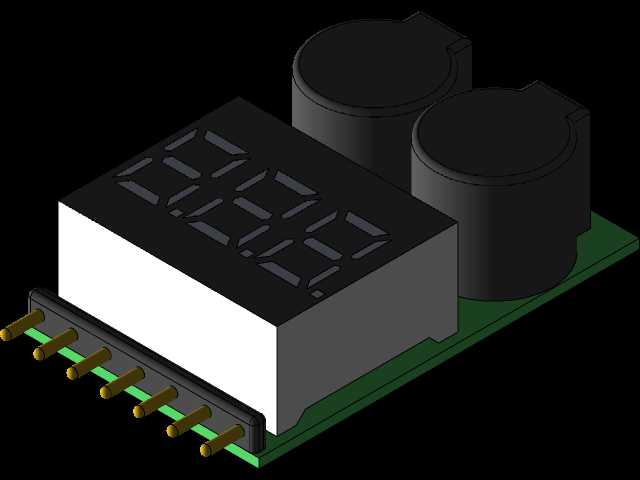

模块整体采用直插式板载集成设计思路，将数码显示单元、蜂鸣器告警单元、信号处理电路全部整合在一块小型印制电路板上，核心显示区域采用三位共阳数码管作为电压数值输出载体，可直接显示当前电池端电压的实时数值，数值显示精度可达0.1V，方便使用者直观掌握电池剩余电量对应的电压状态；板载两枚圆柱形无源蜂鸣器采用冗余布局设计，当其中一枚蜂鸣器因振动、受潮出现故障时，另一枚仍可正常发出告警提示音，提升告警功能的可靠性，蜂鸣器发声频率设定为2kHz间歇性蜂鸣，既能够在嘈杂的设备运行环境中被清晰识别，又不会因持续高频发声造成不必要的噪音干扰。

模块对外连接采用单侧直插排针接口，排针引脚依次定义为电源正极、电源负极、电压采样端、告警信号输出端、显示校准端，排针引脚间距采用标准2.54mm通用间距，可直接插接在设备主控板的对应排母座上，无需额外定制转接结构；整体外形尺寸控制在长32mm、宽20mm、总高度18mm的紧凑范围内，安装时仅需在主控板上预留对应尺寸的板上空间即可，不会额外占用设备外壳的内部冗余空间，适配各类内部空间局促的小型电子设备、便携检测仪器的内置安装需求。设计过程中充分考虑板载元件的高度差，将高度较高的蜂鸣器布置在电路板后侧区域，数码管布置在前侧靠近排针的位置，既避免元件之间出现结构干涉，也让数码管的显示面能够正对设备外壳的显示开窗位置，无需额外增设导光结构即可获得清晰的显示效果，电路板边缘做了圆角处理，避免安装过程中板边毛刺划伤周边线束绝缘层，排针焊接位置做了焊盘加大处理，提升插接时的结构强度，避免多次插拔后焊盘脱落。
