多旋翼航模40A无刷电调结构

　　该结构对应多旋翼飞行器动力链路中的无刷电子调速器，主要承担飞控指令转换、三相无刷电机驱动和动力输出调节任务。整机应用场景集中在550至650级四旋翼、六旋翼等RC飞行器，也可作为小型垂直起降平台、实验型无人机和航模动力系统的配套部件。与有刷电机驱动方式不同，无刷电调需要根据电机转子位置持续换相，并把飞控输出的油门信号转化为三相绕组所需的驱动波形，因此其结构布置既要满足电气连接可靠性，也要兼顾机身内部有限空间中的安装、散热和维护。

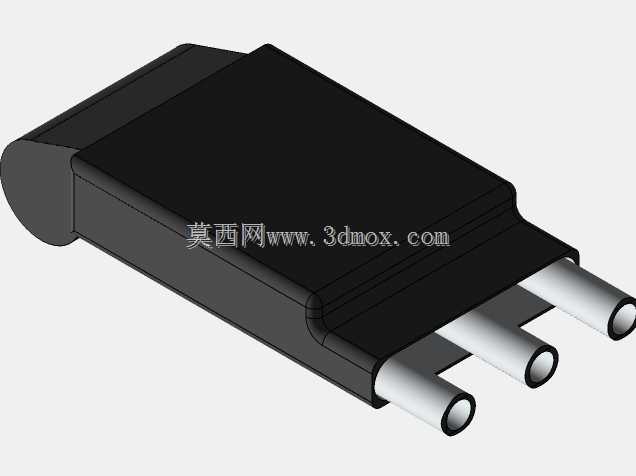

　　从外形上看，主体采用近似长方体的封闭式壳体，一端布置三根圆柱形动力输出端，用于连接无刷电机的三相线；另一端则预留信号与电源输入方向的布线空间。壳体边角做了过渡处理，避免在狭窄机架内装配时划伤线材，也减少注塑或机加工过程中的应力集中。三根输出端按平行间距排列，轴线方向一致，便于在三维布线时核对电机A、B、C相序。实际装机时，如果电机转向不符合要求，通常通过调换任意两相动力线完成转向修正，因此输出端的间距和外露长度需要给插头、热缩管及线束弯折留出操作余量。

　　结构设计的核心不只是还原外观，而是把电调在航模系统中的安装边界表达清楚。多旋翼机架的机臂内部空间往往呈细长形态，电调常被布置在机臂根部、侧板内侧或起落架附近，这就要求主体轮廓尽量规则，宽度和厚度不能与机臂壁板、螺旋桨旋转范围、飞控减震平台发生干涉。模型中壳体的平直大面适合贴附在碳纤板或铝合金支架上，配合扎带、双面胶或固定座完成安装；圆柱输出端则提示三相线的出线方向，结构工程师在整机布置时可据此判断线束是否需要90度弯折，以及弯折后是否会靠近电机座、桨夹或机身加强件。

　　在功能特性方面，40A等级电调面向中等负载旋翼动力，适配2至6S供电条件下的无刷动力组合。电流持续通过时，功率器件会产生热量，壳体表面与内部功率板、散热区域之间的热传导路径需要在详细设计中重点考虑。若采用封闭外壳，外部应保留与机架气流接触的面积；若安装在机臂内，则需要利用旋翼下洗气流形成冷却通道。三维结构阶段虽然不直接表达电路板细节，但壳体厚度、散热面位置、线材出口方向和固定方式都会影响后续热设计。对于多旋翼而言，一个旋翼动力支路异常可能导致姿态失衡，因此电调的固定、防松和线束抗拉扯处理与电气参数同等重要。

　　建模时可将主体拆分为外壳、端部封盖、三相输出连接柱和内部占位空间几个层级。外壳适合用基础实体拉伸建立主轮廓，再通过倒角、圆角和局部切除表现端部收口；三根圆柱输出端应保持相同直径和中心距，并在端部保留孔位或接头特征，以体现与电机相线的连接关系。若用于整机数字样机，还应在电调周围建立最小安装包络：主体两侧预留线材和固定扎带空间，输出端前方保留插头插拔长度，信号线一侧避免与飞控主线束交叉过近。这样在机架装配阶段，可以提前检查电调与机臂、云台、电池板以及接收机天线之间的位置关系。

　　实际布线中，电调输入端连接电池配电板或电源模块，输出端连接无刷电机，信号线接收飞控油门指令。多旋翼通常多个电调同步工作，各电调的油门响应、电机转向和旋向配置需要与螺旋桨布局匹配。四旋翼常见相邻电机反向旋转，六旋翼则按交替旋向布置，电调三相线的走向应尽量短而顺，避免绕过尖锐碳板边缘。若电调安装在机臂末端靠近电机处，动力线可缩短，但信号线和电源线需要沿机臂有序固定；若集中安装在机身中心区域，维护更换更方便，但三相线更长，需关注线束重量和电磁干扰路径。

　　从设备选型角度看，该结构适合用于航模动力系统装配验证、机架干涉检查、维修教学展示以及无人飞行器原理样机搭建。外形尺寸表达应服务于安装：壳体长度决定其在机臂内的贴合范围，宽度决定是否能并列布置多个电调，厚度决定与机身侧板之间的间隙，输出端中心距则影响三相线插头的排列。工程建模时不必追求不可见芯片的精细还原，但应准确表达外部接口、安装方向、线束弯曲半径和维护拆卸空间。通过这些结构信息，可以在实物加工前完成动力舱布局校核，减少装机后线材受压、接口错位、散热不良和维修拆卸困难等问题。
