2.4GHz六通道航模遥控接收机结构

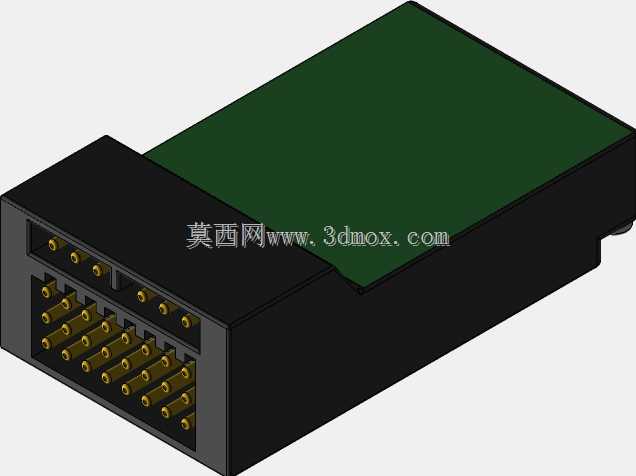

这款2.4GHz六通道接收机主要面向航模、小型无人移动载具的遥控信号接收场景，是遥控链路里的终端执行信号解析部件，负责将遥控器发射的2.4GHz射频信号解调后，输出对应通道的PWM控制信号给舵机、电调等执行部件，完成载具的姿态、动力控制动作。从结构设计来看，整体采用矩形塑壳封装，主体外壳为阻燃黑色工程塑料材质，顶面预留PCB板安装位，板载2.4GHz陶瓷天线区域做了无遮挡设计，避免金属结构屏蔽射频信号，保障信号接收灵敏度。接插端采用双排排针布局，每排排布对应通道的信号、电源、接地引脚，引脚采用镀金铜质插针，降低接触电阻，提升反复插拔的耐磨性能，排针外侧做了凸起的定位挡边，安装时可以和对接插座形成防呆限位，避免插反导致的电路烧毁问题。设计过程中优先考虑了安装兼容性，整体外形做了紧凑化处理，厚度控制在较低范围，能够适配小型航模机身内部狭窄的安装空间，外壳两侧预留了0.2mm厚度的安装耳位，可以通过M2自攻螺丝直接固定在机身碳纤板或者塑料机架上，也可以通过双面泡棉胶粘贴固定，满足不同装机场景的固定需求。接插端的引脚间距采用标准2.54mm排距，兼容市面上绝大多数航模舵机、电调的标准杜邦插头，不需要额外做转接线材，降低装机的改造成本。电路部分的布局上，射频前端区域远离电源输入引脚，避免舵机工作时的电源纹波干扰射频接收灵敏度，电源输入端预留了滤波电容的焊接位，能够适配3.3V到6V的宽电压输入范围，直接从电调BEC或者独立UBEC取电就能正常工作，不需要额外加装稳压模块。外壳的拼接采用卡扣加超声波焊接的工艺，接缝处做了0.1mm的溢胶槽设计，焊接后接缝平整无毛刺，同时具备一定的防尘能力，适应户外飞行时的复杂粉尘环境。引脚伸出外壳的长度控制在标准插针长度，既保证对接插头的插入深度足够，不会因为震动导致接触不良，也不会因为引脚过长导致装机时和其他金属部件短路。整体结构没有多余的冗余设计，所有的结构特征都围绕装机便利性、信号稳定性、接插可靠性三个核心需求展开，能够满足固定翼航模、多旋翼无人机、小型遥控车、遥控船等多种小型遥控载具的信号接收使用需求，在结构建模时所有的安装孔位、接插尺寸都按照实际量产公差做了偏移补偿，导出的工程图可以直接用于外壳开模和PCB板的结构适配。
