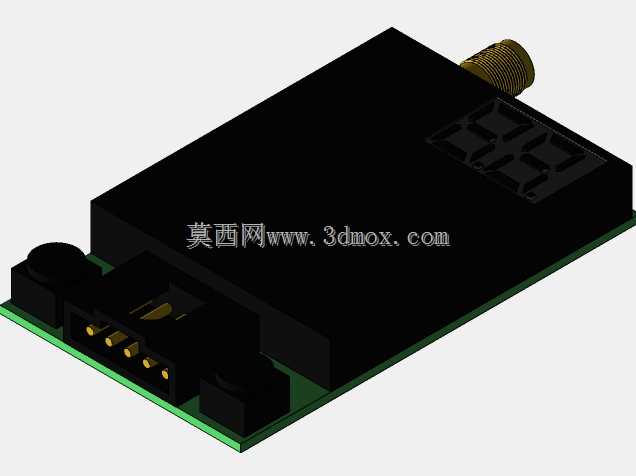

FPV5.8G48通道无线音视频发射模块

该模块为FPV场景下的无线音视频发射单元，核心工作频段覆盖5.8Ghz，内置48个独立通讯通道，主要用于航模、穿越机、小型无人飞行器的第一视角实时画面传输，也可适配小型移动巡检设备、近距离无线视频采集装置的信号发射需求。从结构设计来看，模块采用PCB基板作为承载主体，板载集成射频处理电路、音视频信号调理电路与电源输入回路，射频输出端采用标准SMA同轴接口，可直接适配对应频段的棒状天线、蘑菇头天线等常规射频配件，无需额外转接结构。电源与信号输入侧采用排针接插件布局，引脚定义匹配常规FPV设备的供电与AV信号输出定义，可直接插接在飞控、摄像头模组的对应排母上，减少现场接线工作量。模块主体的屏蔽罩采用冲压金属壳体设计，完全覆盖核心射频与信号处理芯片区域，一方面可以阻隔板载电路自身的电磁辐射对外界设备造成干扰，另一方面也能屏蔽外部环境的电磁杂波对射频发射信号的影响，提升信号传输的稳定性。屏蔽罩与PCB基板之间采用焊接方式固定，结构强度足以应对航模飞行过程中的持续振动与瞬时冲击，不会出现壳体松脱导致的屏蔽失效问题。从安装边界来看，模块整体为扁平长方体结构，厚度方向预留了接插件与屏蔽罩的安装公差，安装时仅需在固定端预留对应排针的插接空间，射频接口侧预留天线拧入的操作空间即可，整体占用安装空间较小，可适配紧凑布局的小型穿越机机架安装位。设计过程中充分考虑了航模设备的重量限制，整体结构在保证结构强度与屏蔽性能的前提下，尽可能缩减了非必要的结构冗余，控制整体自重以减少对飞行器载荷的影响。模块的电路布局将高频射频回路与低频音视频、电源回路做了物理分区，避免不同频段信号之间的串扰，保证输出的音视频信号清晰度，减少画面出现横纹、噪点的概率。实际使用中，该模块可搭配同频段的接收模块实现点对点无线传输，在无遮挡环境下可实现稳定的远距离信号覆盖，满足FPV飞行过程中的实时画面回传需求，安装时无需额外做结构改造，可直接替换同规格的旧款发射模块，适配性较强。
