MPPT5A太阳能降压控制电路模块

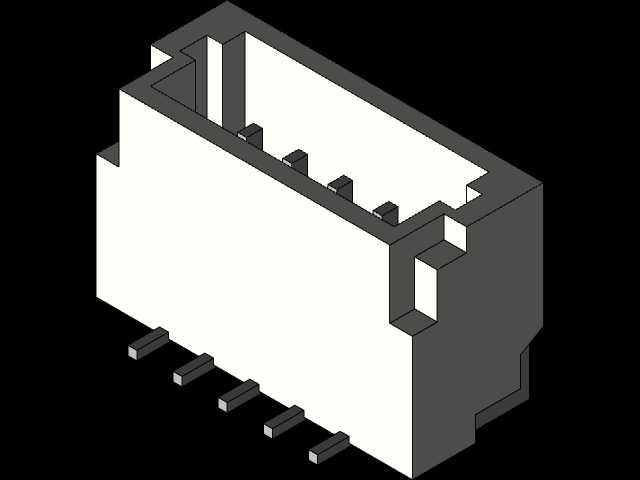

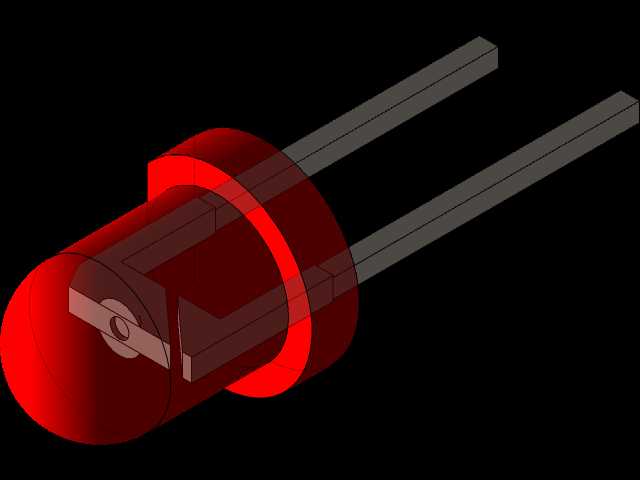

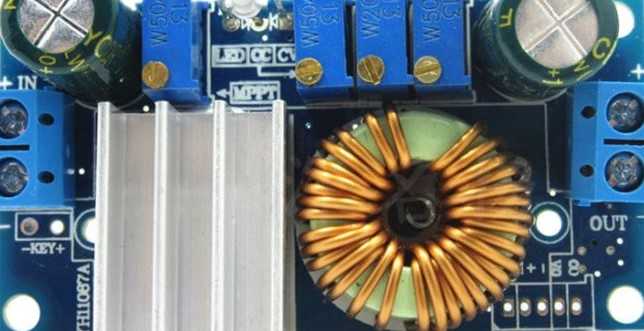

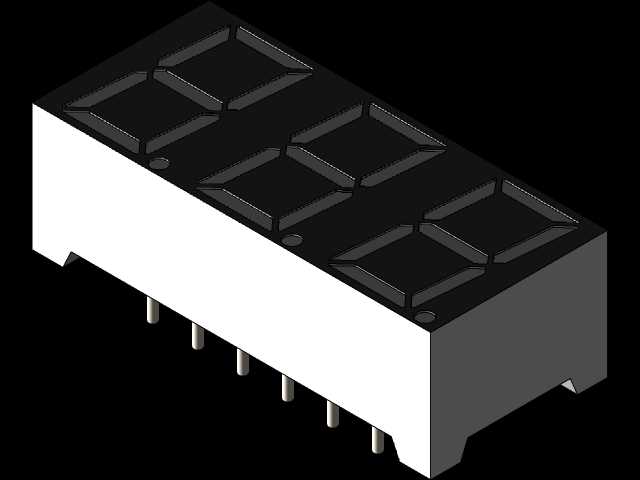

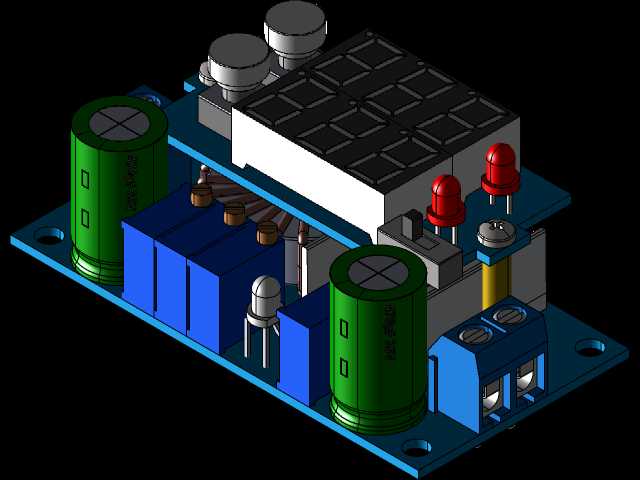

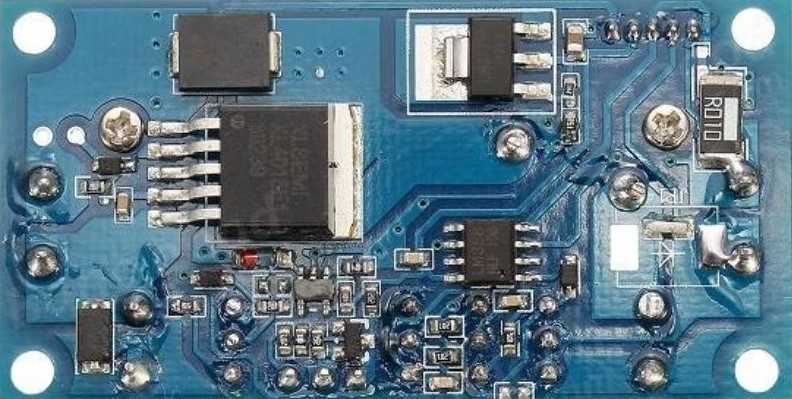

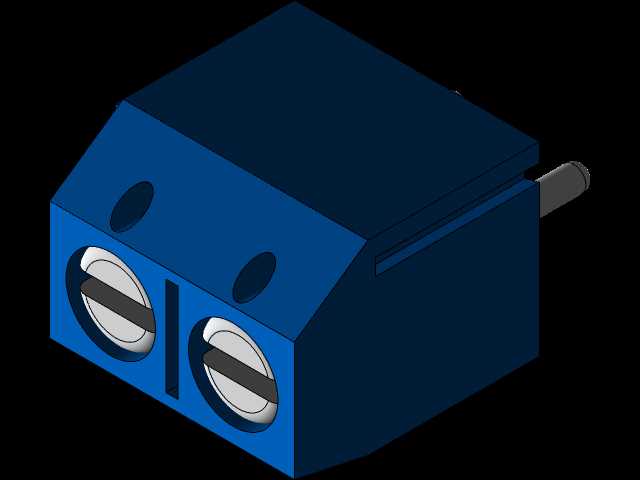

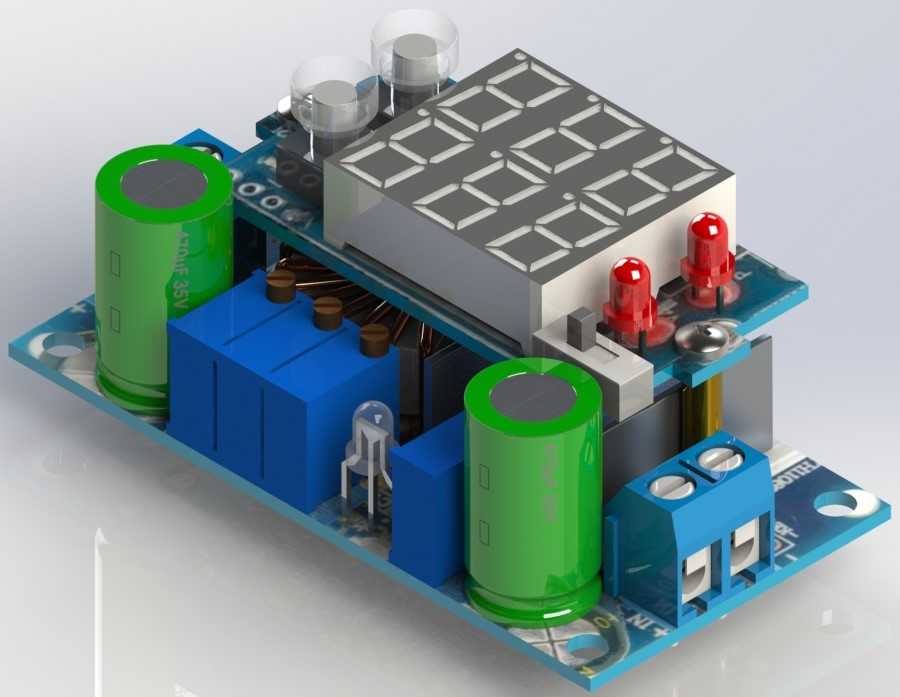

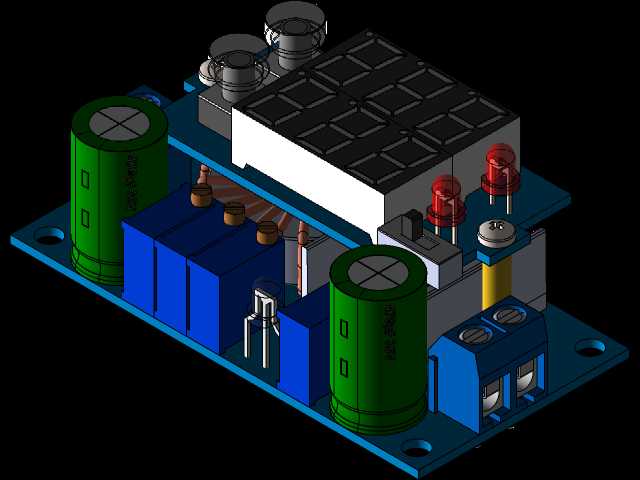

这款MPPT太阳能降压控制模块，主要面向离网小型光伏供电场景设计，可适配户外便携光伏供电系统、小型太阳能路灯供电单元、车载太阳能补能装置、DIY桌面光伏充电项目等多种应用场景，能够在光伏板输出电压波动的工况下，稳定为后端负载或储能单元提供可控的电能输出，解决小功率光伏系统中能量转换效率低、输出参数不可控、缺乏充放电保护的常见痛点。从实际用途来看，该模块可作为小功率光伏系统的核心控制单元，既可以直接为大功率LED照明负载提供稳定直流供电，也能为小型数码设备、车载用电装置提供适配的供电电压，还可作为铅酸、锂电池等小型储能电池的充电管理模块，实时追踪光伏板的最大功率输出点，将充电效率提升近一倍，同时内置恒流、防反接、过热、短路保护逻辑，避免电池过充、负载短路、模块过热烧毁等问题，大幅提升小型光伏系统的运行可靠性。在功能特性上，模块采用非隔离Buck降压拓扑架构，支持宽范围直流电压输入，输出电压可在较宽区间内连续调节，输出电流覆盖小功率负载到5A以内的常规用电需求，转换工作频率设置在180kHz，兼顾转换效率与外围器件体积，最高转换效率可达95%以上，有效降低光伏能量的传输损耗；模块自带双屏数显单元，可实时显示输入电压、输出电压、输出电流、输出功率等核心运行参数，无需外接测量仪表即可直观掌握系统运行状态；板载充电状态指示灯，充电过程中亮红色，充满后转为绿色，同时预留转向灯输出端口，可拓展充电状态提示功能；输入端无需额外加装防反灌二极管，模块内部已集成对应保护逻辑，仅需注意电池侧加装防反接二极管即可避免极性接反损坏模块。从设计思路来看，整体布局遵循功率回路最短原则，大电流通路采用加宽铜箔设计，输入输出端配置大容量电解电容滤除纹波，功率器件预留足够散热空间，数显单元与功率单元分区布局，避免功率回路的电磁干扰影响采样精度；接线端子采用大电流螺丝锁紧结构，接线牢固不易松脱，适合户外振动工况使用，板载调节电位器可精准调整输出电压与电流参数，适配不同规格的负载与电池类型。外形尺寸方面，模块不含仪表凸起部分的长宽高为60×31×22mm，安装时可预留70×40mm的平面安装空间，接线端预留足够的接线操作空间，可直接通过螺丝固定在设备壳体内部，也可采用导轨卡扣适配标准电气安装导轨，适配小型光伏设备紧凑的内部安装空间。
