15kV400A户内高压隔离开关结构设计

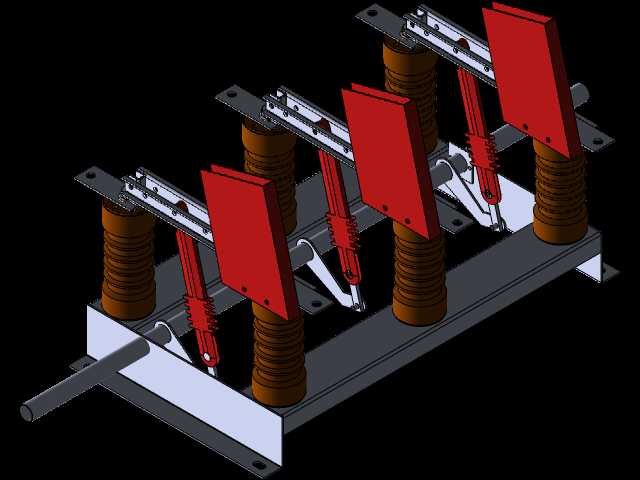

这款高压隔离开关主要应用于10kV-15kV电压等级的户内配电系统中，常见于工矿企业配电室、住宅小区变配电站、小型工商业配电场所的高压进线侧、母联分段位置，承担无负荷状态下分合电路、形成明显断开点的核心作用，为后续线路检修、设备维护提供可靠的安全隔离保障，避免检修过程中误送电带来的安全风险，是高压配电回路中不可或缺的基础保护类开关设备。该设备为三相共架式结构，每相配置独立的环氧树脂浇注绝缘支柱，将带电的导电回路与接地的金属安装底座完全隔离，绝缘支柱采用多裙边结构设计，有效增加爬电距离，适配户内常规湿度环境下的绝缘要求，避免污闪、凝露带来的绝缘击穿风险。每相的导电回路由静触头座、动触刀、操作联动机构组成，动触刀采用紫铜材质镀银处理，降低接触电阻减少长期运行的发热损耗，每相配套的红色绝缘挡板采用耐弧绝缘板材制作，在分闸状态下可遮挡带电侧触头，避免运维人员误碰带电部位，同时可阻隔分合闸瞬间可能产生的电弧飞溅。设备的操作主轴贯穿三相底座，通过连杆机构实现三相触刀的同步分合动作，保证三相同期性满足配电运行要求，操作端可配套手动操作机构或者电动操作机构，适配不同场景的操作需求。在设计过程中，整体采用模块化装配思路，每相的绝缘支柱、触刀组件均可独立拆装，后期运维更换部件无需整体拆解设备，降低维护成本；安装底座采用标准化槽钢焊接结构，预留的安装孔位适配行业通用的高压柜安装梁尺寸，整体安装宽度适配常规中置柜、固定柜的柜内安装空间，进出线接线端采用标准螺栓接线结构，可适配不同截面的高压电缆、母线排连接需求，设备的相间距离、对地距离均满足15kV电压等级的安全绝缘距离要求，操作机构的转动部位采用自润滑轴套设计，减少长期操作的磨损，保证设备长期使用的动作可靠性，分闸状态下触刀与静触头之间的断开距离满足高压安全隔离的绝缘要求，可清晰观察到明显断开点，符合电力安全作业的相关规范要求。
