工业现场自动化控制电气箱

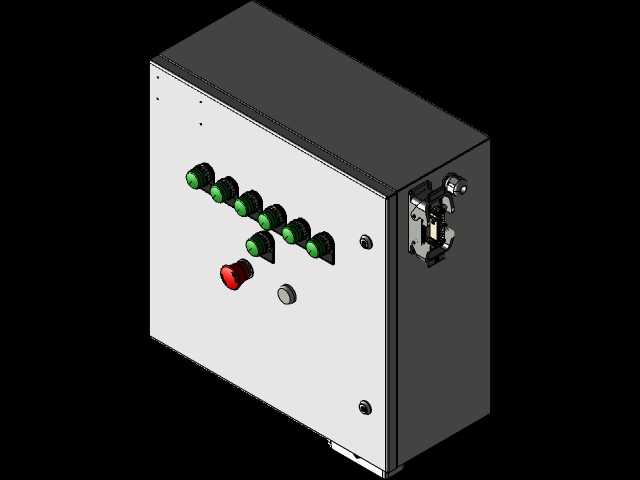

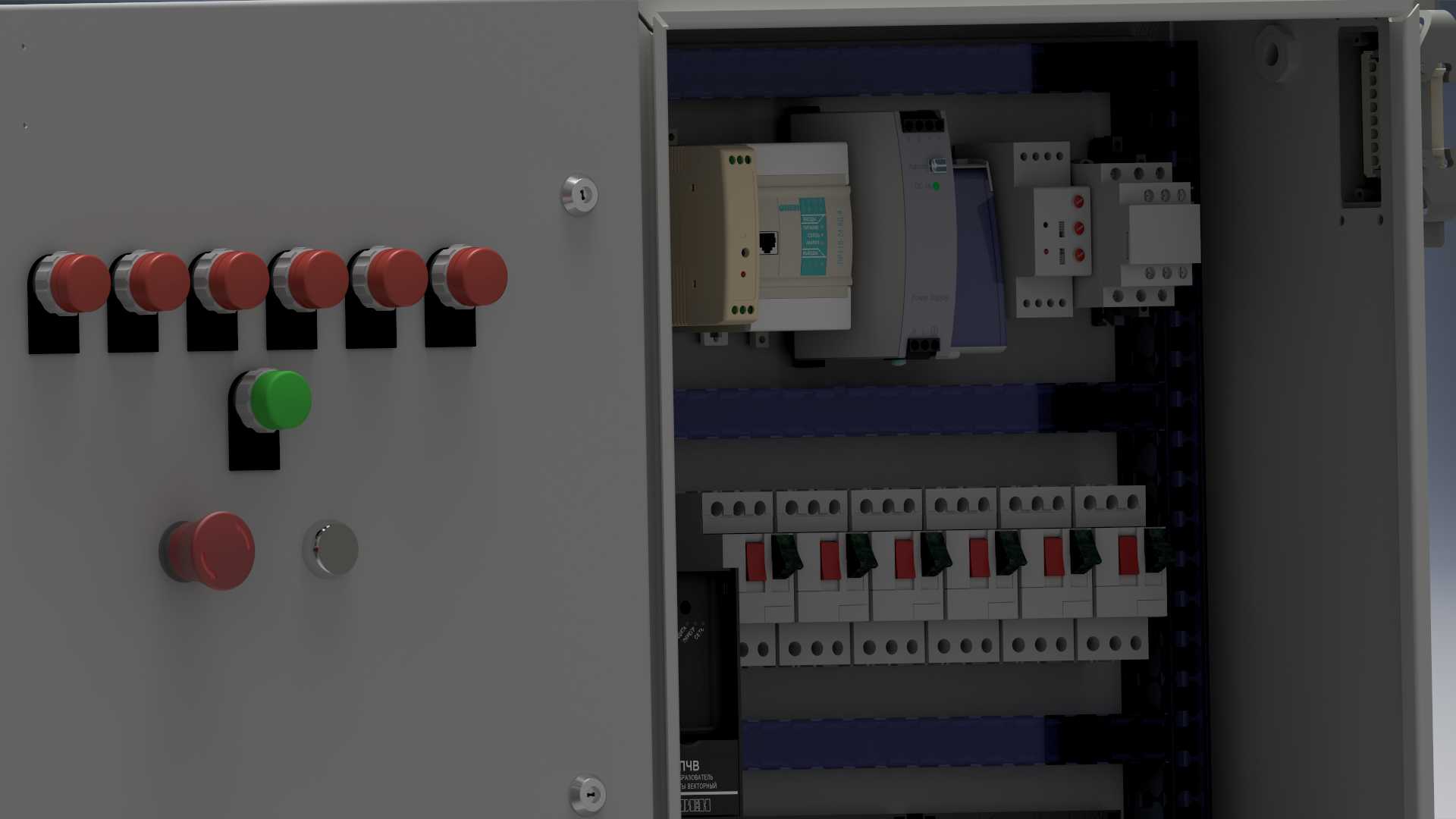

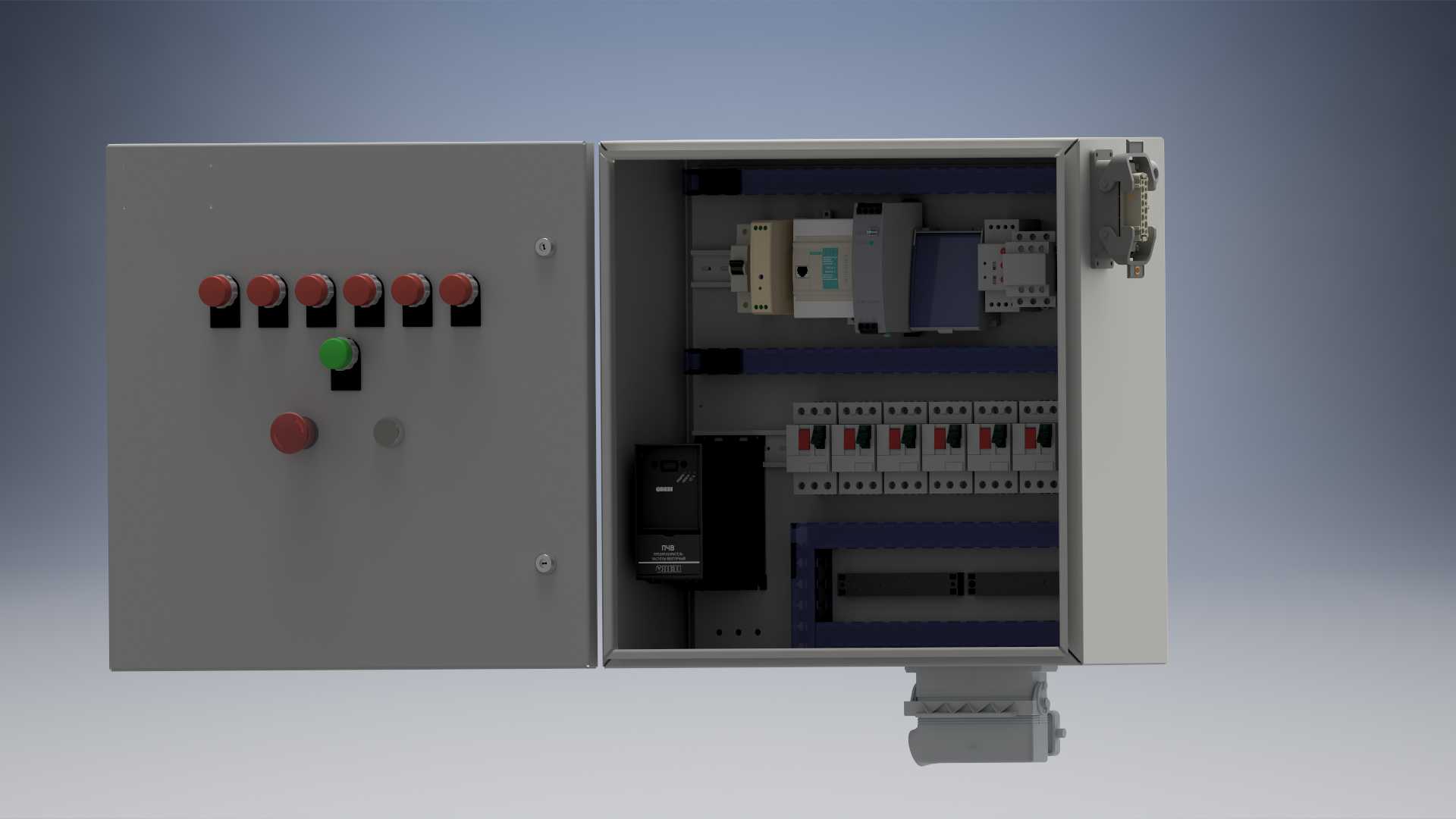

这款自动化控制电气箱主要面向离散制造生产线、小型加工工作站、配套设备单机控制等工业场景使用，作为现场端的控制核心载体，承担着设备启停控制、运行状态切换、急停安全保护、运行信号反馈的核心作用，能够直接安装在生产设备旁侧的立柱、墙面或者设备本体支架上，缩短操作路径，方便一线操作人员快速完成设备操作与异常处置。箱体采用冷轧钢板弯折焊接的一体式结构，侧围与箱门通过加厚合页连接，侧边配备压紧式锁具，关闭后能够达到常规工业环境的防尘防护要求，避免车间内的金属碎屑、浮尘落入内部影响电气元件运行。箱门面板的元件布局遵循人机工程学逻辑排布，最左侧醒目位置设置红色蘑菇头急停按钮，采用突出式安装，遇到紧急异常情况时操作人员可以第一时间触达拍停，切断设备运行回路；急停按钮旁侧设置灰色功能复位按钮，用于故障排除后的系统复位操作；横向排布的七只绿色按钮对应不同的设备运行功能，分别控制主回路通电、电机启动、工位切换、功能启停等不同操作指令，按钮之间预留足够的操作间距，避免操作时误触相邻按键。箱体顶部预留了线缆进出的格兰头安装位，侧面设置接地连接端子，内部预留了标准电气元件安装导轨空间，可以根据实际控制需求加装接触器、继电器、接线端子排等常规低压电气元件，不需要额外对箱体进行二次打孔加工。箱体的安装边界充分考虑现场安装需求，背部设置四个挂装孔位，支持壁挂式安装与落地支架安装两种方式，箱门开启角度可以达到120度，方便后期内部元件检修与线路维护，箱门与箱体之间预留了密封胶条安装槽，加装胶条后可以适应潮湿、多粉尘的恶劣车间环境，保障内部电气回路长期稳定运行。
