嵌入式12V低压LED筒灯结构设计

这款嵌入式LED筒灯主要面向室内商用与家装照明场景，可适配吊顶天花的暗装开孔需求，广泛应用于办公室、商场走廊、家居客厅、酒店客房等区域的基础辅助照明，能够在不破坏吊顶整体平整度的前提下，提供均匀柔和的面光源输出，避免传统点光源带来的眩光问题。产品采用12V直流低压供电方案，额定功率3.4W，相比同亮度的传统卤素天花灯能耗降低70%以上，低压供电的特性也让其在潮湿区域、密闭吊顶内的使用安全性大幅提升，不会出现高压漏电的安全隐患。

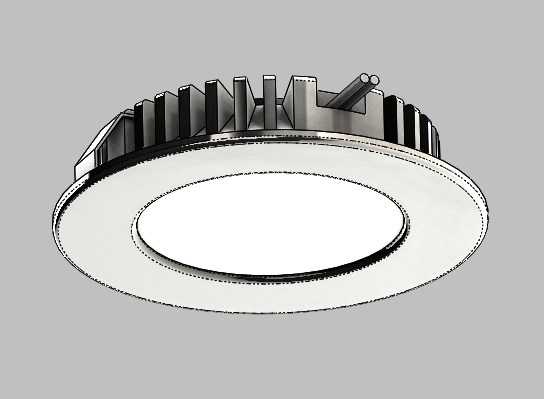

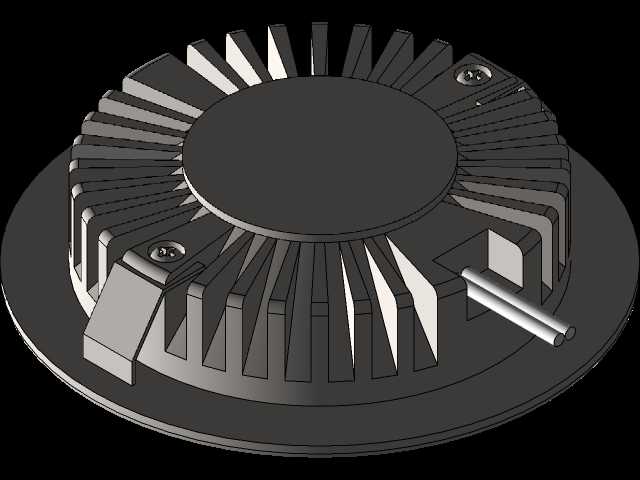

从功能特性来看，这款筒灯背部集成了一体化鳍片式散热结构，散热鳍片沿灯体背部圆周均匀排布，能够在不增加灯体整体厚度的前提下，最大化散热接触面积，将LED灯珠工作时产生的热量快速传导到周围空气中，有效延缓灯珠光衰，延长整灯的使用寿命。灯体出光面采用环形扩散面罩设计，能够将LED芯片发出的直射光进行多次漫反射，让输出的光线更加均匀柔和，不会在照射区域形成明显的光斑边界，同时可以有效遮挡内部灯珠结构，保持灯具外观的整体性。

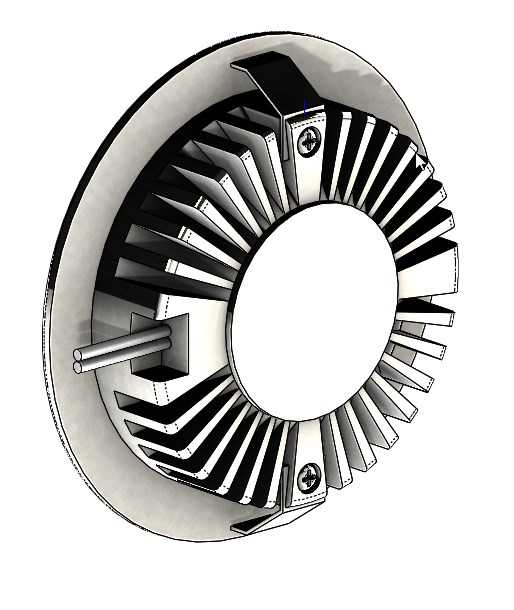

设计过程中充分考虑了嵌入式安装的适配性，灯体采用圆形薄边结构，外露的面环宽度控制在极小范围内，安装后仅需极小的遮盖边即可覆盖开孔边缘，适配常规家装与商用吊顶的标准开孔尺寸，背部的弹簧卡扣结构可以自适应不同厚度的吊顶板材，安装时仅需将卡扣向上掰起塞入开孔即可自动卡紧，无需额外的固定配件，大幅降低现场安装的操作难度。灯体背部预留了接线出线位，导线可以沿背部的走线槽排布，避免安装时导线被挤压破损，同时整灯的结构件均采用轻量化设计，不会给吊顶带来额外的承重负担。

在结构细节上，散热基座与灯珠基板之间采用贴合式安装设计，保证热量传导的效率，面环与散热基座采用卡扣式连接，无需螺丝固定，后续维护时可以直接拆卸面环更换内部光源组件，降低后期维护成本。整灯的安装边界充分考虑了吊顶内部的走线空间，背部的凸起结构高度控制在合理范围内，即使是吊顶内空间较浅的场景也能顺利安装，不会出现顶到顶部楼板无法装入的问题。
