拖挂式移动户外烧烤吸烟作业装置

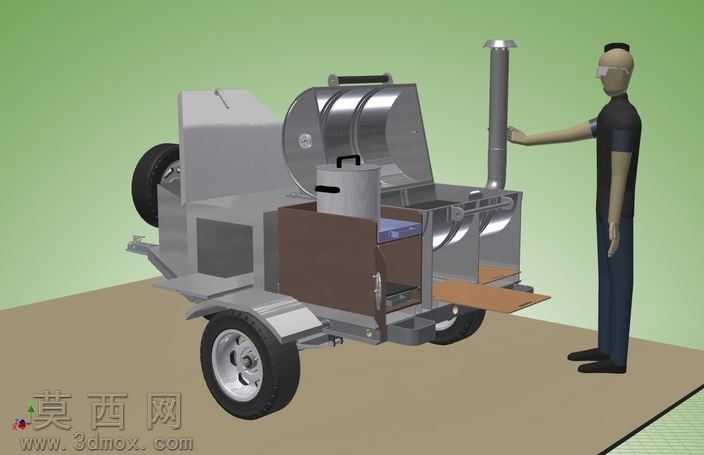

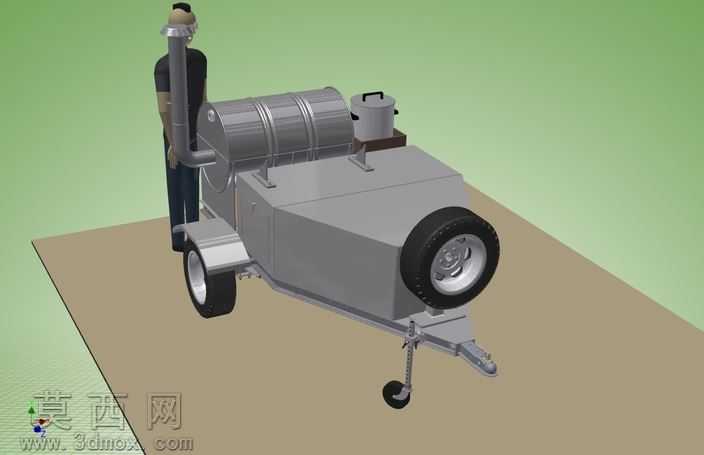

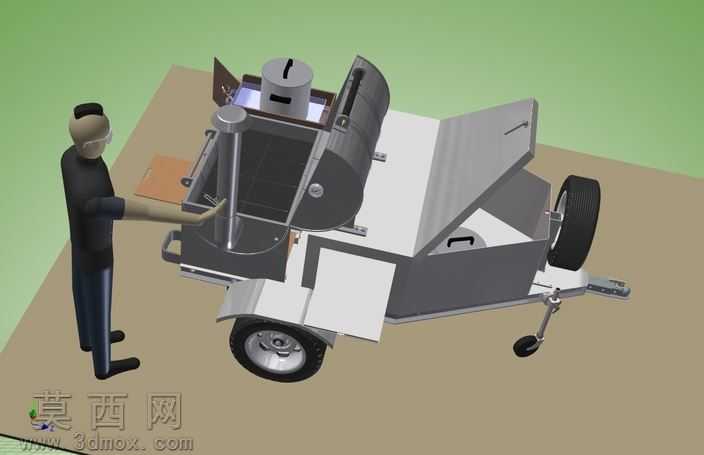

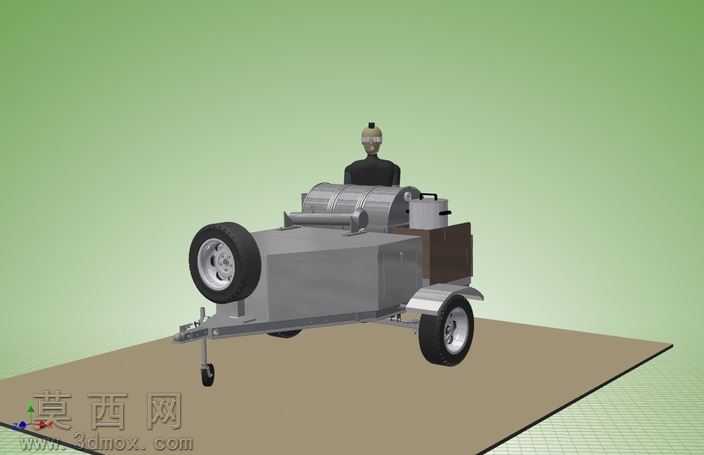

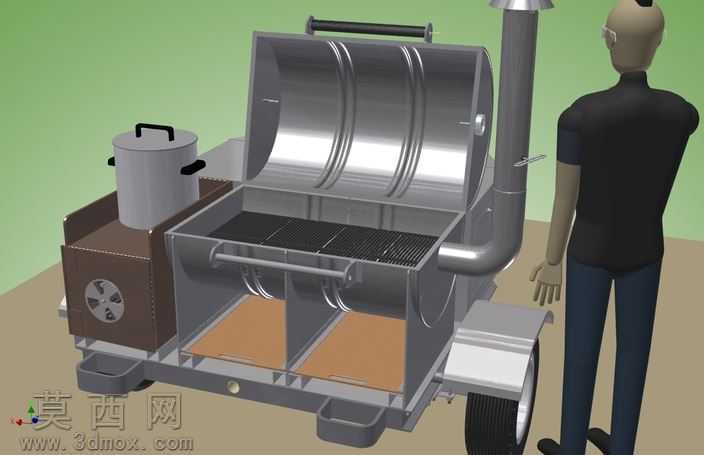

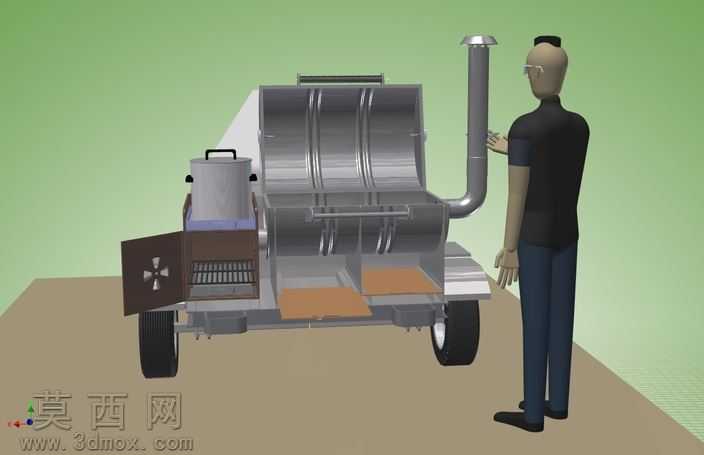

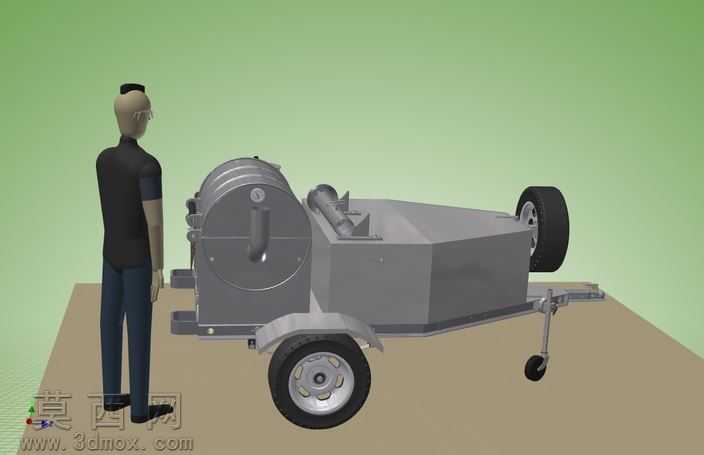

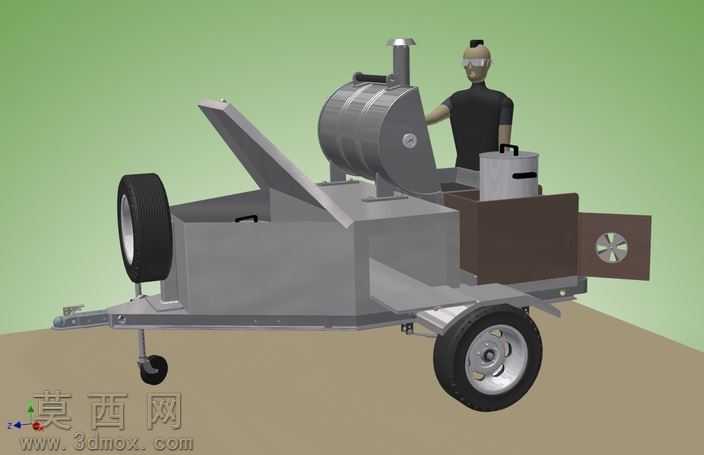

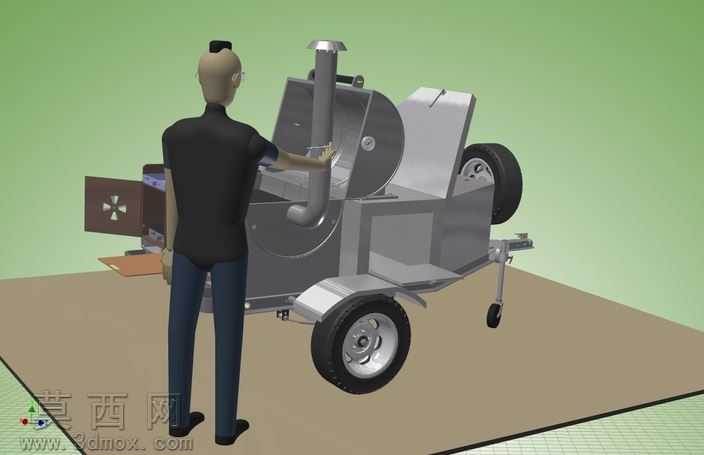

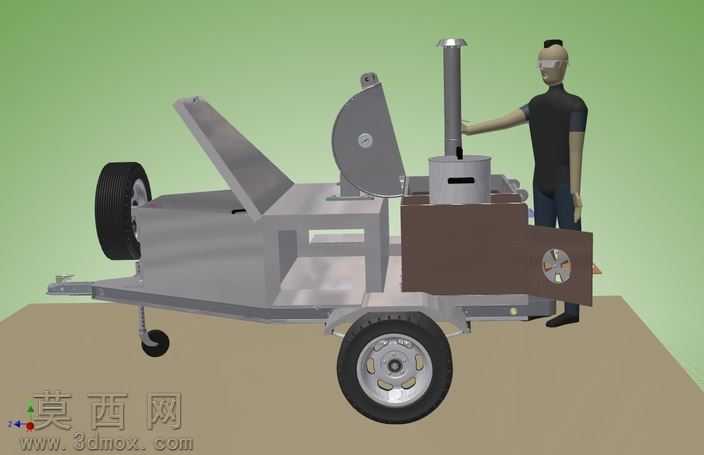

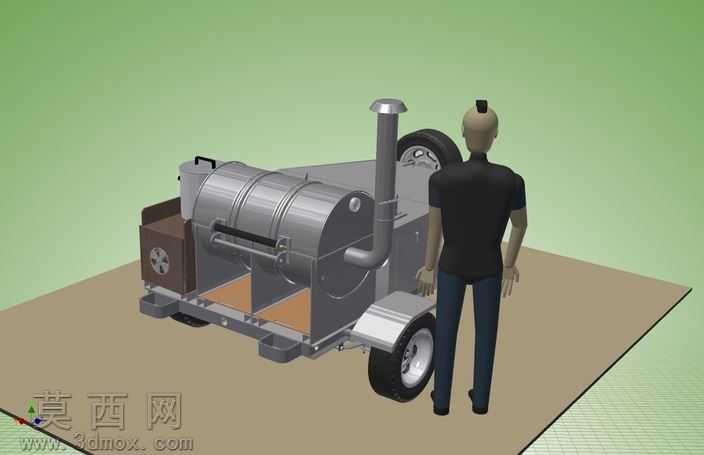

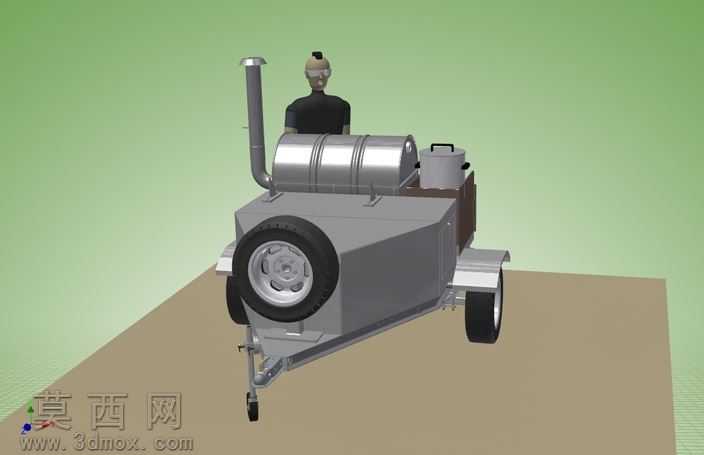

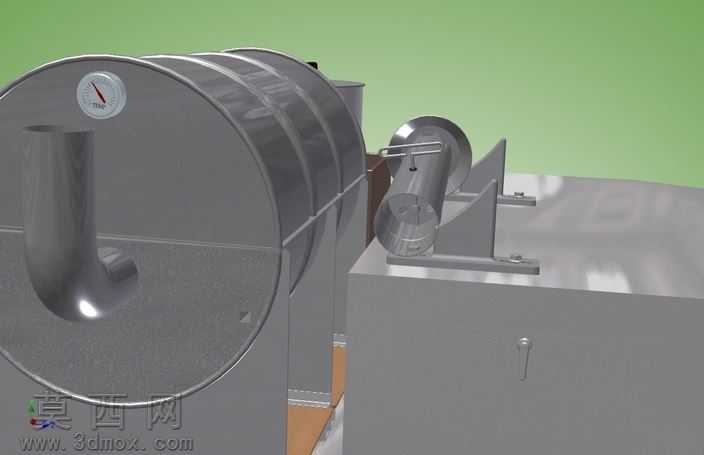

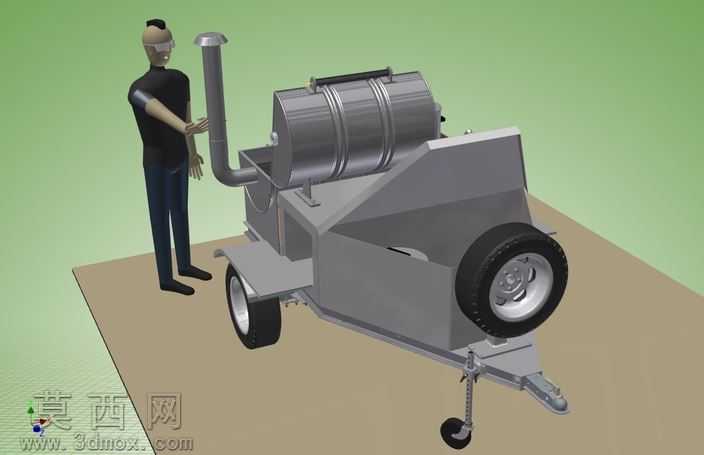

该作品为拖挂式移动户外烧烤吸烟装置的三维建模成果，建模阶段采用Autodesk Inventor完成全参数化零件搭建与装配约束，首先对拖挂底盘结构进行基准定位，依次构建牵引连接架、支撑支腿、行走轮组等行走承载部件，行走轮组包含橡胶轮胎、金属轮毂、轮轴轴承等细节结构，牵引架设置标准拖挂连接接口与驻车支撑小轮，保障装置移动转运与停放稳定性。装置主体功能舱采用钣金材质建模，主烧烤舱设置可开合翻盖结构，翻盖边缘做折边强化处理，舱体侧面集成圆柱形吸烟净化罐体，罐体顶部设置排烟烟囱，建模时还原了罐体表面的加强筋、固定螺栓、观察口等细节结构，舱体旁侧设置独立储物箱体，储物箱配备带把手的箱门与通风散热孔，可放置烧烤工具、燃料等物料。材质渲染阶段，金属结构件赋予哑光灰色金属漆材质，轮胎赋予黑色橡胶材质并添加胎面纹理细节，储物箱门板赋予深棕色木纹材质，人物操作模型赋予哑光黑色服饰材质与半透明护目镜材质，地面采用浅米色哑光地面材质，背景采用渐变浅绿色背景突出装置主体，渲染时添加柔和环境光与定向主光源，还原金属表面的细微反光与橡胶材质的漫反射质感，同时对装置的开合结构、轮组转动结构做了运动约束设置，可模拟翻盖开启、轮组转动的动态效果。设计思路围绕户外流动烧烤作业的实际需求展开，将烧烤烹饪功能与油烟吸烟净化功能集成于拖挂式移动平台上，既解决了传统户外烧烤油烟四散的问题，又通过拖挂结构实现装置的灵活转场，舱体布局兼顾操作空间与储物需求，操作位预留充足站立空间，吸烟罐体紧邻烧烤工位可高效收集烹饪产生的油烟，整体结构紧凑合理，各部件连接位置做了圆角过渡处理避免尖锐棱角，兼顾实用性与安全性，所有零件建模均遵循实际加工工艺要求，钣金件预留折弯余量，标准件采用通用规格参数，可直接用于生产加工参考。
