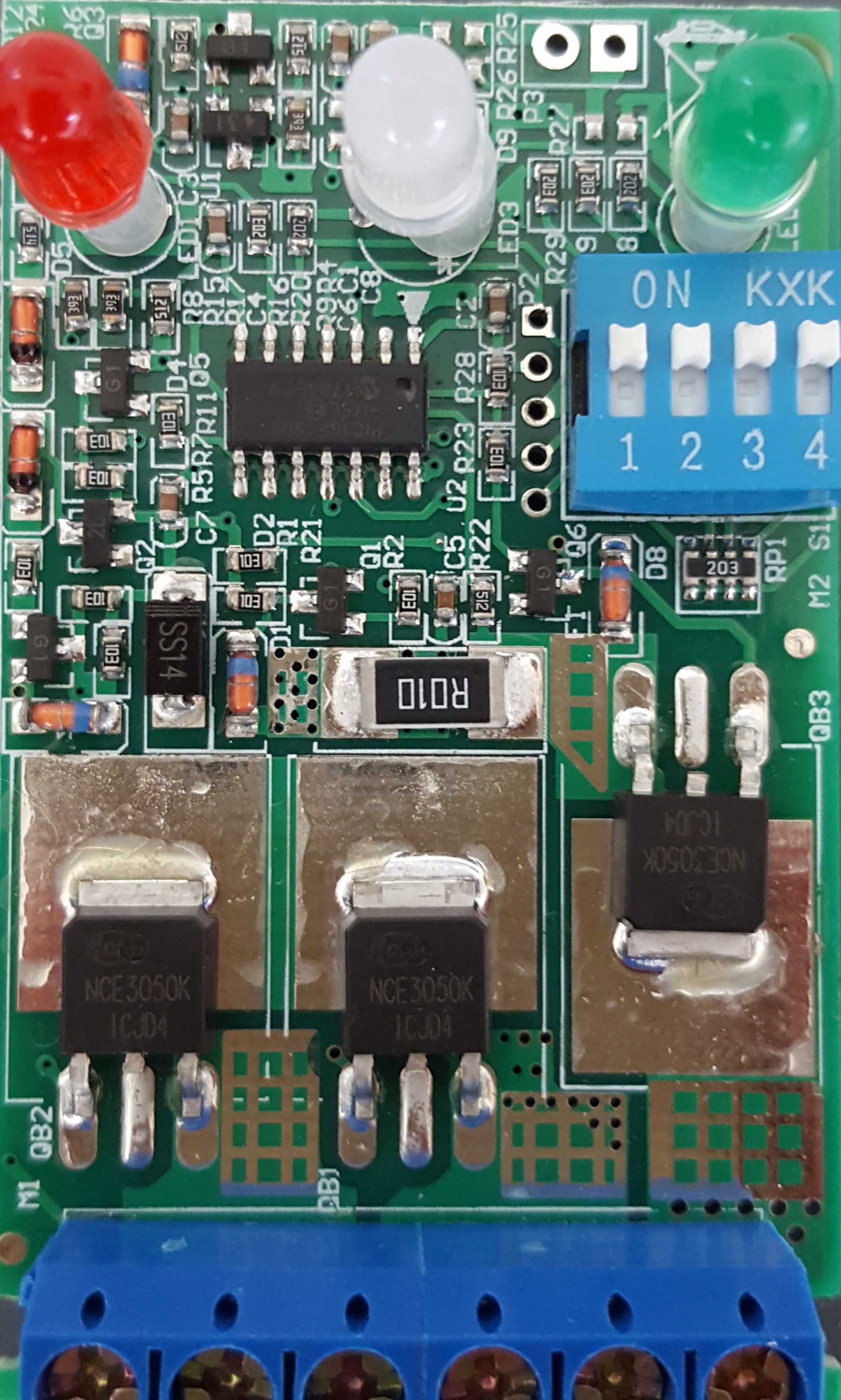

车载PWM太阳能充放电控制装置结构

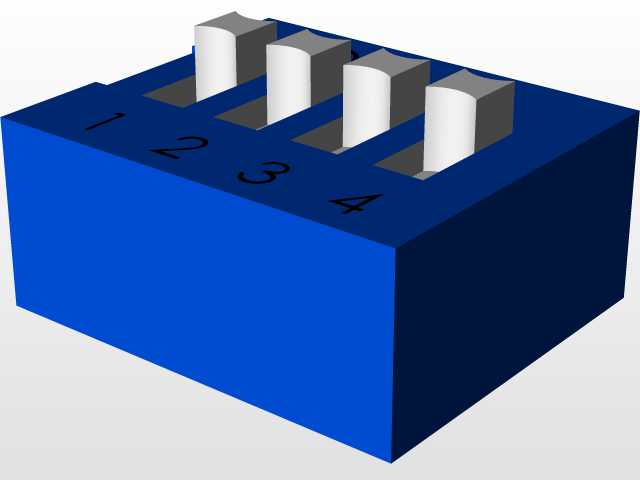

这款PWM太阳能充电控制器主要面向车载离网光伏供电场景设计，可适配6V、12V两种电压规格的铅酸蓄电池组，额定充放电电流为10A，能够在移动作业车辆、旅居房车、户外工程作业车的小型太阳能供电系统中承担核心管控作用。在实际应用中，它负责衔接车顶铺设的太阳能电池板与车载储能蓄电池，同时对接车载低压直流负载，全程管控电能的流向与充放节奏，避免光伏板输出电压波动损伤蓄电池，也防止蓄电池过充、过放缩短使用寿命，还能在负载端出现短路、过流情况时快速切断输出，保障车载用电设备的运行安全。

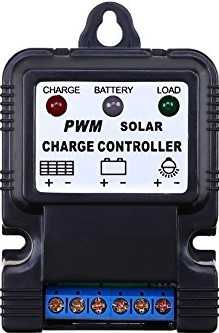

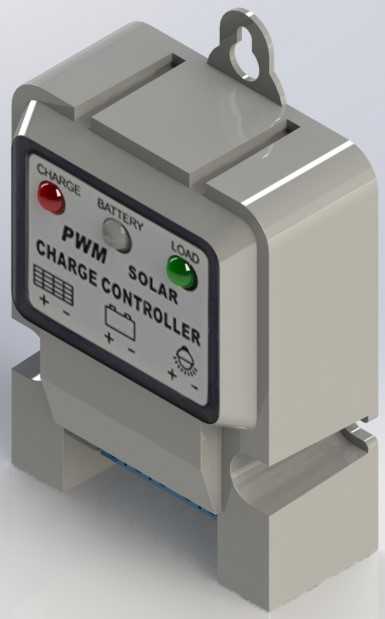

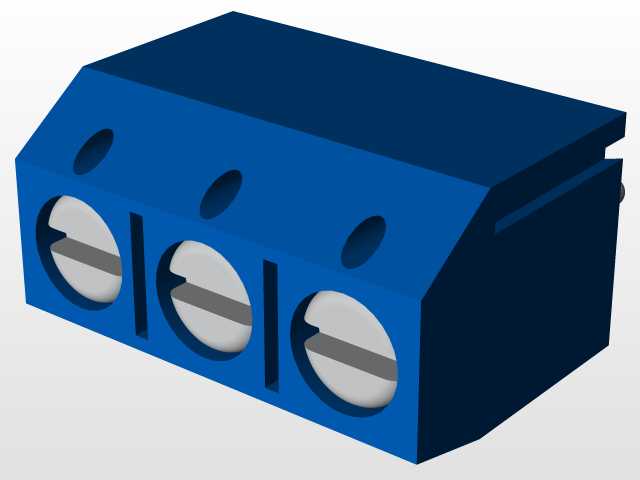

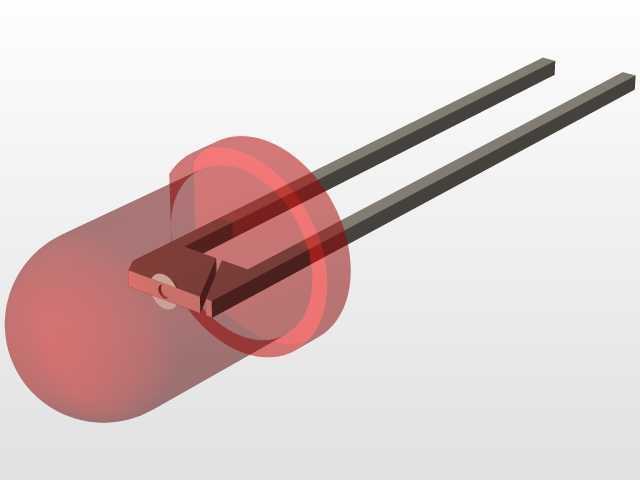

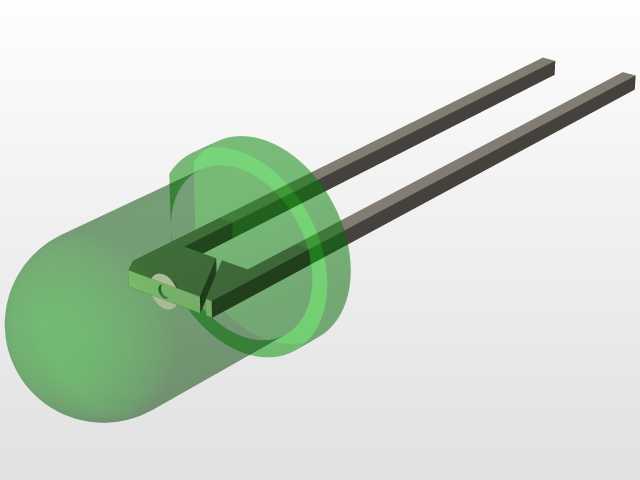

从功能特性来看，这款控制器采用脉宽调制充电逻辑，在蓄电池接近满电状态时会逐步降低充电电流，以涓流模式维持电池电量，相比传统通断式充电模式能有效减少蓄电池极板的硫化损耗，延长铅酸电池的循环使用寿命。面板上设置了充电状态、蓄电池状态、负载状态三个独立指示区域，红色指示灯对应充电回路导通状态，绿色指示灯对应负载输出状态，中间的状态标识可直观反馈蓄电池当前的电压区间，用户无需外接测量设备就能快速掌握整套光伏供电系统的运行状态。接线区域采用正负极端口分区设计，光伏输入、蓄电池接入、负载输出三个端口各自独立排布，端口旁印有清晰的极性标识，能大幅降低现场接线时的极性接反风险。

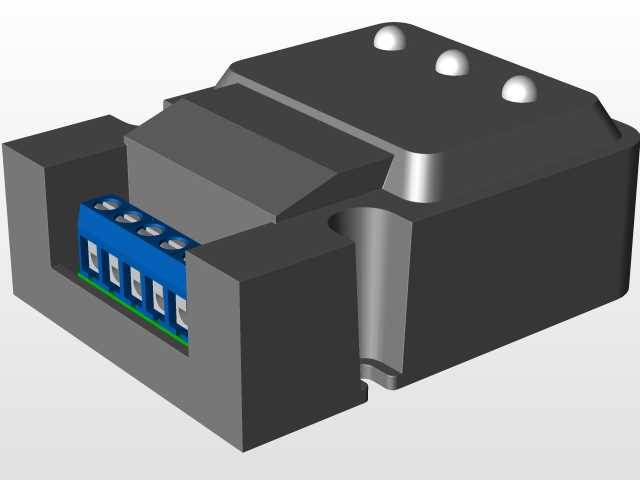

在设计思路上，这款控制器优先考虑车载场景的抗振与安装便利性，外壳采用高强度阻燃工程塑料一体注塑成型，顶部设置了带安装孔的挂耳结构，既可以通过螺丝直接固定在车辆舱壁的平面上，也能适配标准DIN导轨的卡扣安装需求，底部预留的走线槽可以规整收纳外接导线，避免车辆行驶过程中导线晃动拉扯接线端子。整体外形采用方正切角设计，边角做了圆弧过渡处理，不会在安装维护时划伤操作人员，外壳接缝处设置了密封胶条，可应对车载环境下的灰尘、溅水侵袭，防护等级满足户外车载使用的基本要求。安装边界上，控制器整体厚度控制在较低尺寸范围内，可适配车辆内部狭小的电器舱安装空间，接线端口朝向下方排布，安装后导线可自然向下走线，不会额外占用横向空间，相邻安装的电器元件无需预留过大的安全间隙，能有效提升车载电器舱的空间利用率。
