离网光伏系统用太阳能充电控制装置

在分布式离网光伏供电场景中，太阳能充电控制器是衔接光伏板与储能电池组的核心调控部件，这款控制装置主要适配中小型离网光伏供电系统，可广泛应用于户外基站供电、家用离网光伏储能、野外监测设备供电、牧区家庭供电、小型光伏水泵系统等场景，承担光伏电能转换调控、电池充放电管理、负载供电保护的核心作用，避免光伏板输出波动损伤储能电池，同时保障后端用电负载的供电稳定性。

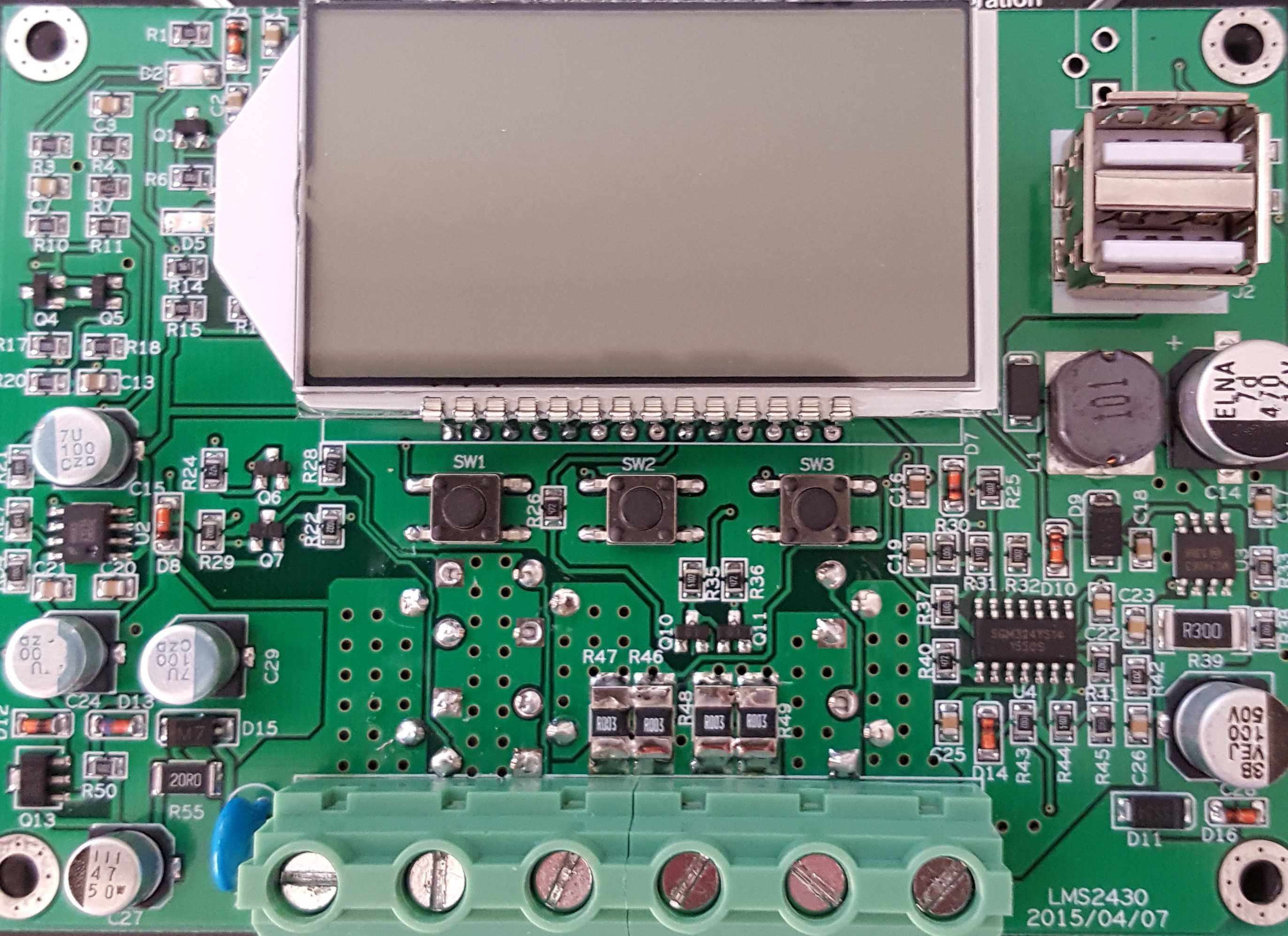

这款控制器搭载工业级微处理核心作为运算控制中枢，可实现充放电全过程的精细化管控，内置四阶段充电管理逻辑，可根据电池实时状态自动切换均衡、快充、吸收、浮充的充电阶段，搭配三电平脉冲宽度调制调控方式，能够有效降低充放电过程中的热损耗，大幅提升光伏电能的利用效率，延长铅酸类储能电池的循环使用寿命。设备配置双USB输出接口，可直接为小型数码设备提供稳定的直流供电，无需额外搭配转换模块，日常使用便捷度较高。面板搭载液晶显示屏，可实时呈现光伏输入电压、电池剩余容量、负载输出状态、充电电流等核心运行参数，操作人员可通过面板按键快速切换显示界面、调整控制参数，适配不同容量的储能电池组与不同功率的光伏板配置。

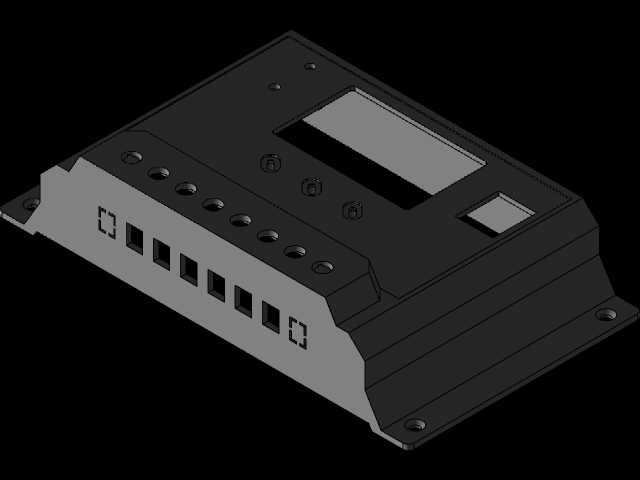

在保护功能设计上，这款控制器集成了过流保护、短路保护、反接保护、低压保护、过充保护多重防护机制，即便出现接线错误、负载短路、光伏输入过压等异常工况，也能快速切断回路，避免核心器件与外接设备损坏。设备采用自然空气冷却的散热结构设计，壳体预留对流散热槽道，内部元器件布局充分考虑热平衡传导路径，无需额外配置散热风扇即可在满负载工况下长期稳定运行，降低了设备运行噪音与后期维护成本。设备可自动识别昼夜工况，切换对应的负载控制模式，适配光伏系统白天充电、夜间放电的常规使用逻辑，无需人工手动切换运行状态。

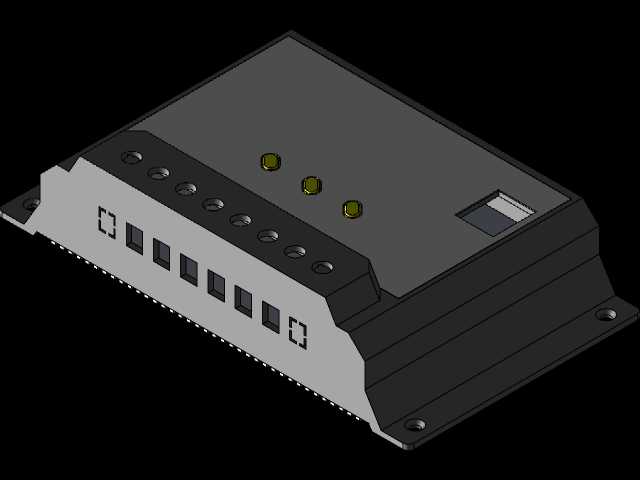

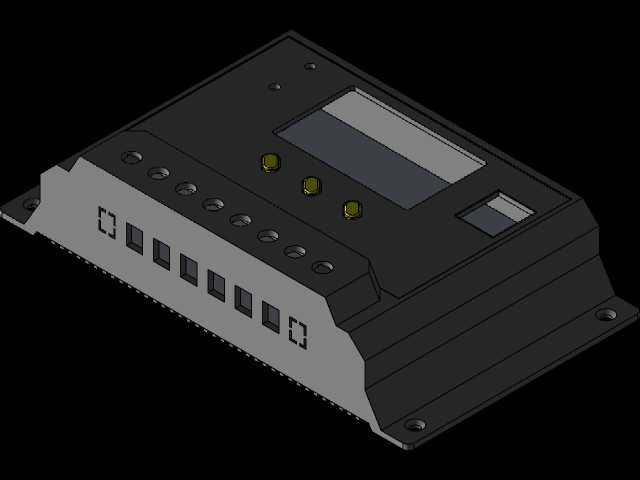

在安装边界设计上，这款控制器采用壁挂式安装结构，安装孔位间距适配常规光伏配电箱体的内部安装尺寸，接线端口采用清晰的标识分区，分别对应光伏输入、电池连接、负载输出三类接线位，现场接线时可快速识别对应端口，降低接线错误概率。设备的光伏侧最大适配开路电压为40V，最大充放电电流可达30A，可适配12V与24V两种常见规格的铅酸储能电池，对应最大输出功率分别为360W与720W，USB输出端口为标准5V1A规格，可满足手机、小型传感器、照明灯具等低压直流设备的供电需求，整体结构紧凑，可嵌入小型光伏配电箱内安装，也可单独壁挂固定在墙面，适配不同场景的安装空间要求。
