嵌入式LED直流数显电压表面板结构设计

这款嵌入式LED直流数显电压表面板，是面向低压直流供电系统电压监测场景开发的小型测量仪表，广泛适配各类工控设备控制柜、直流电源输出端、小型储能装置、车载低压供电回路、DIY电子制作项目的电压实时显示需求，能够替代传统指针式电压表，提供更直观精准的数值读取体验，帮助运维人员快速掌握回路直流电压状态，及时发现欠压、过压等供电异常问题。

产品核心功能为0-100V量程内的直流电压实时采集与数码显示，采用三位高亮红色LED数码管作为显示载体，显示数值清晰醒目，即使在车间强光环境、设备柜内弱光场景下都能快速识别读数，无需凑近观察即可掌握电压数值。电路板集成了电压采样、信号调理、数码管驱动全链路电路，背面预留接线引脚，可直接接入待测直流回路，无需额外搭配复杂的外围采样模块，接线逻辑简单，普通电工即可快速完成接线部署。

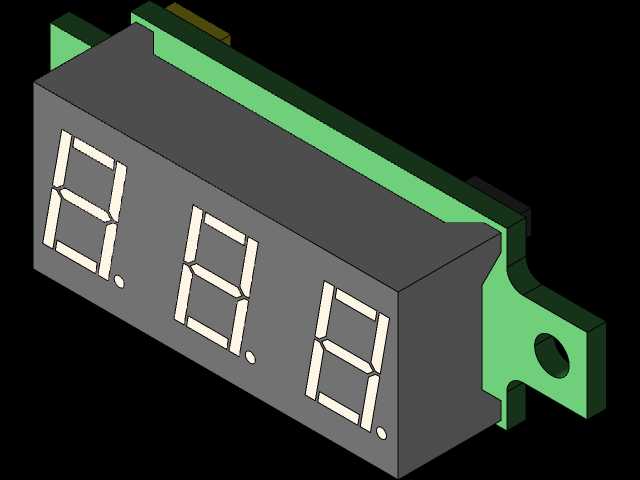

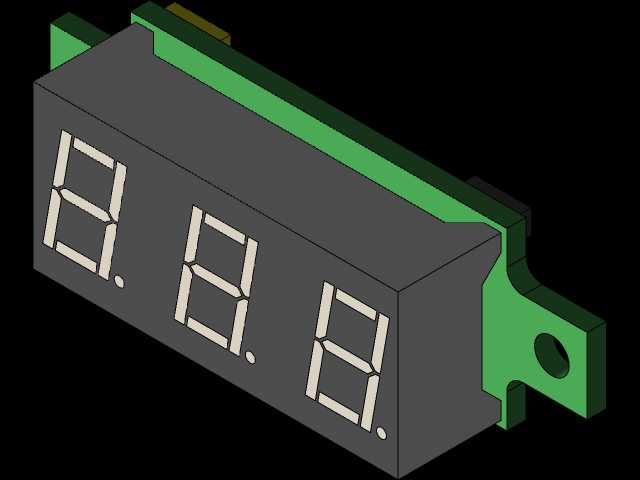

设计过程中充分考虑了嵌入式安装的适配性需求，整体采用扁平长方体结构，主体外壳与电路板匹配贴合，两侧延伸出带安装孔的固定耳片，安装时仅需在设备面板上开出对应尺寸的矩形嵌装孔，将表体嵌入开孔后通过两侧耳片的螺丝孔位即可完成紧固，安装后表面与设备面板齐平，不会突出过多占用柜内空间，也不会凹陷过深影响读数视角。整体外形尺寸紧凑小巧，能够适配厚度有限的薄型设备面板，安装边界预留了足够的接线避让空间，嵌入后不会与面板后方的走线、其他元器件产生干涉，适配各类紧凑型控制柜、小型电源设备的面板布局需求。

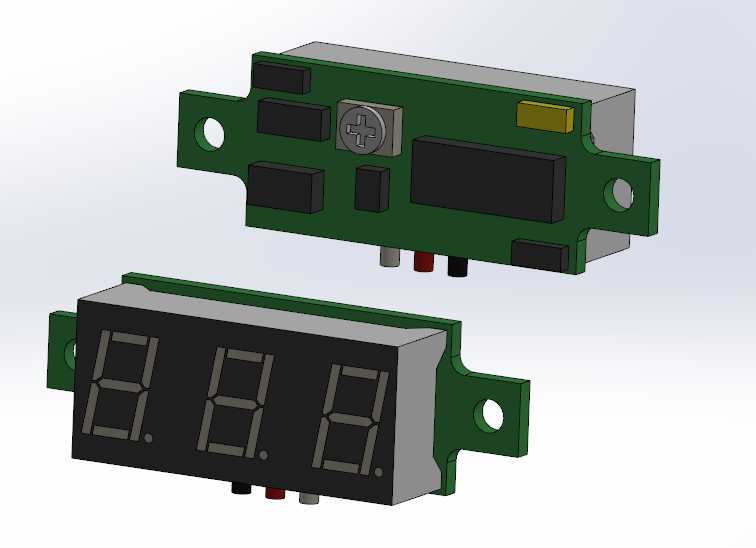

结构设计上兼顾了防护性与散热需求，电路板与显示模块通过外壳卡扣定位，组装后结构稳固，能够抵御设备运行过程中的轻微振动，避免长期使用后出现内部元件松动、显示错位的问题；外壳边缘做了圆角过渡处理，安装时不会划伤操作人员手部，也不会刮损设备面板的漆面。背面接线引脚做了不同颜色的区分标识，红色引脚对应直流正极、黑色对应负极，能够有效降低接线时正负极接反的概率，减少安装失误导致的仪表损坏风险。
