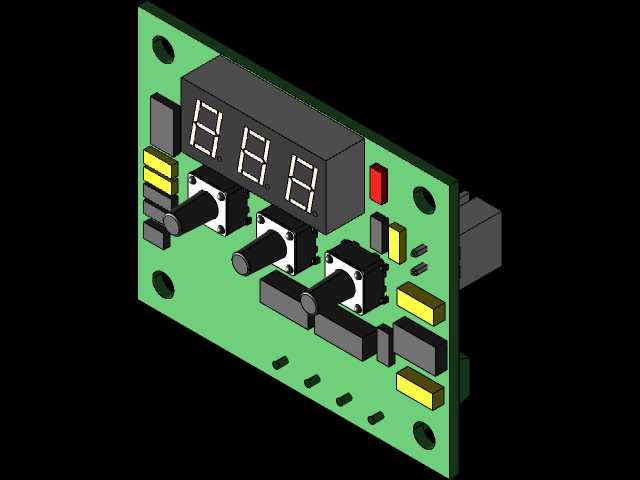

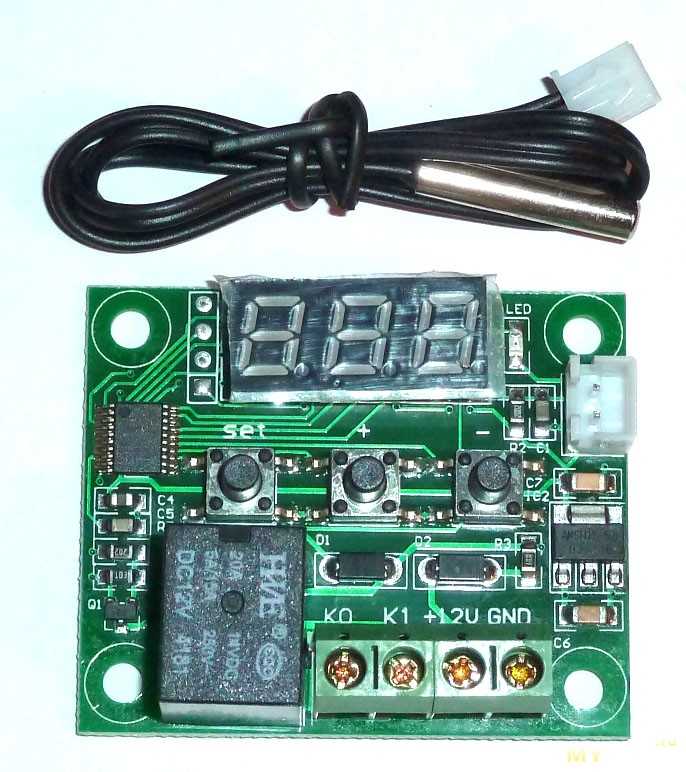

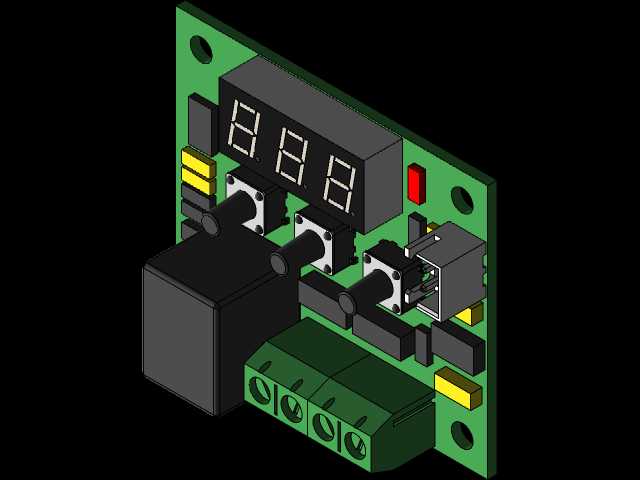

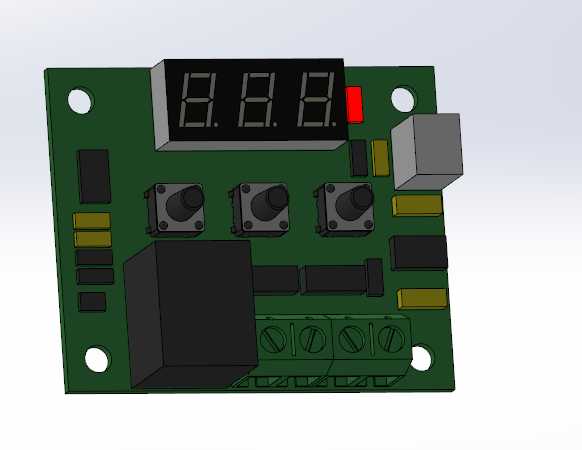

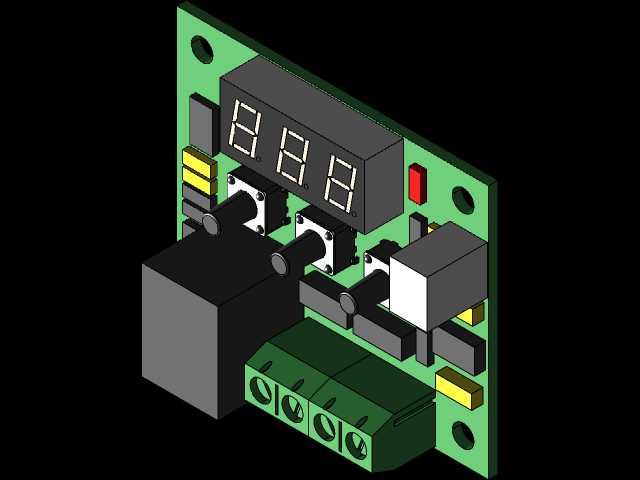

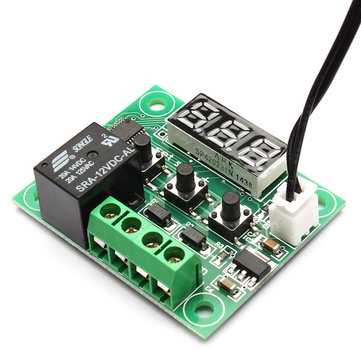

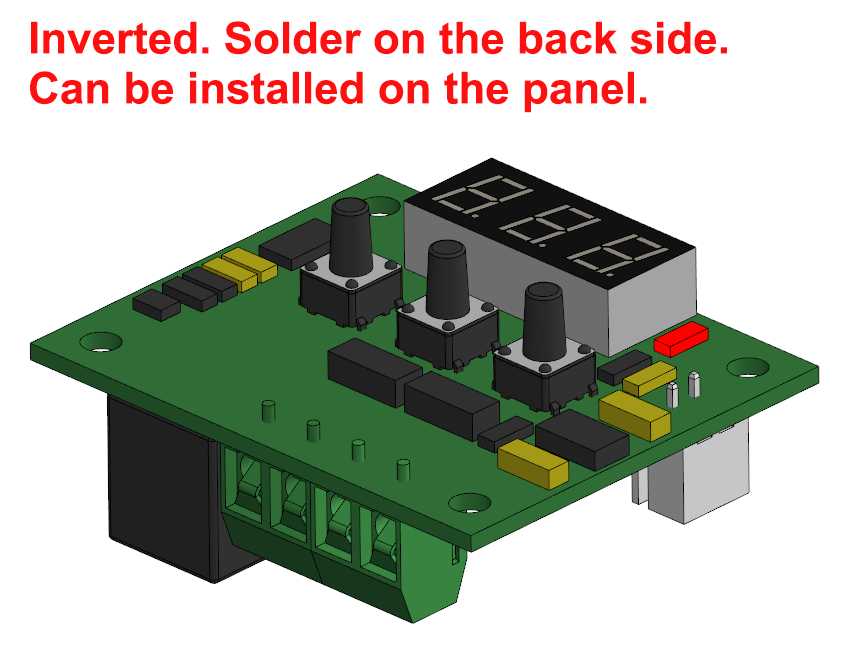

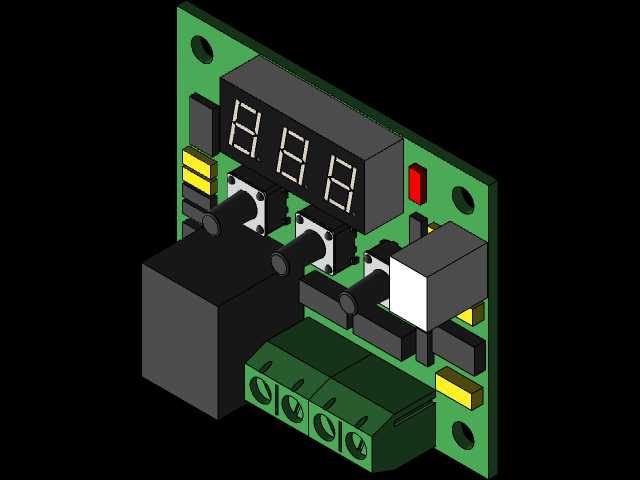

W1209直流12V冷热温控电路板结构设计

这款温控装置核心为直插式PCB电路板结构，主要面向小型恒温控制场景设计，可广泛应用于小型恒温箱、车载冷暖储物格、小型水族箱温控、电子设备散热温控、小型孵化装置等需要精准温度调控的民用及小型工业场景，能够实现加热、制冷双模式的温度自动切换控制，替代传统人工调温的繁琐操作，维持被控环境的温度稳定。装置核心功能依托板载控制电路实现，通过外接温度传感元件采集实时温度数据，经板载控制芯片运算后，驱动板载继电器通断，从而连接外接的加热或制冷负载，实现温度阈值的自动控制；板载三位数码管可实时显示当前采集到的温度数值，三个独立按键分别承担温度阈值设定、模式切换、参数微调的功能，用户无需额外外接显示设备即可完成全部参数配置操作，操作逻辑简洁直观，无需专业培训即可快速上手。设计过程中优先考虑了安装适配性与使用可靠性，PCB板四角预留了标准圆形安装孔，可直接通过螺丝固定在设备壳体内部的安装柱上，无需额外设计定制安装支架；板载元件布局遵循强弱电分离原则，继电器等大电流通断元件布置在板侧接线端附近，缩短大电流走线长度，降低线路损耗与干扰风险，数码管与按键布置在板体上半区域，对应设备外壳的显示操作窗口位置，接线端子布置在板体下边缘，方便外部电源线、负载线、传感器线的接入与整理，元件排布紧凑合理，在有限的板面积内集成了全部温控功能元件，整体板型尺寸适配多数小型电控设备的内部安装空间，不会占用过多设备内部容积。板载元件选型兼顾成本与耐用性，继电器选用标准小型电磁继电器，可满足常规小功率加热制冷负载的通断需求，数码管选用高亮度红色数码管，在常规室内光照环境下清晰可读，按键选用直插式轻触按键，按压反馈清晰，使用寿命满足日常参数调整的使用频次需求，接线端子选用螺丝压接式端子，接线牢固不易松脱，可适配不同线径的外接导线，降低现场接线的难度。整体设计兼顾了功能实用性、安装便捷性与成本可控性，能够满足各类小型温控场景的使用需求，可直接集成到各类需要温度控制的终端设备中，缩短终端产品的电控开发周期。
