50A金属外壳单相二极管桥式整流器结构设计

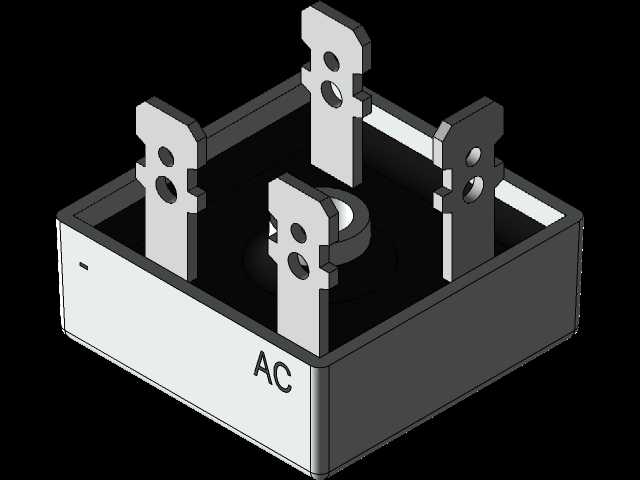

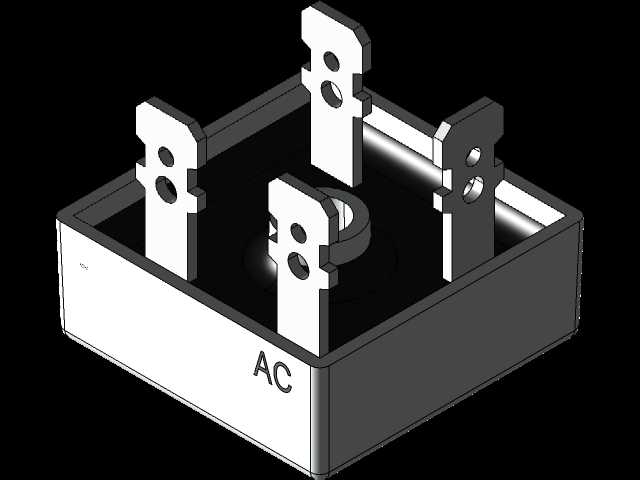

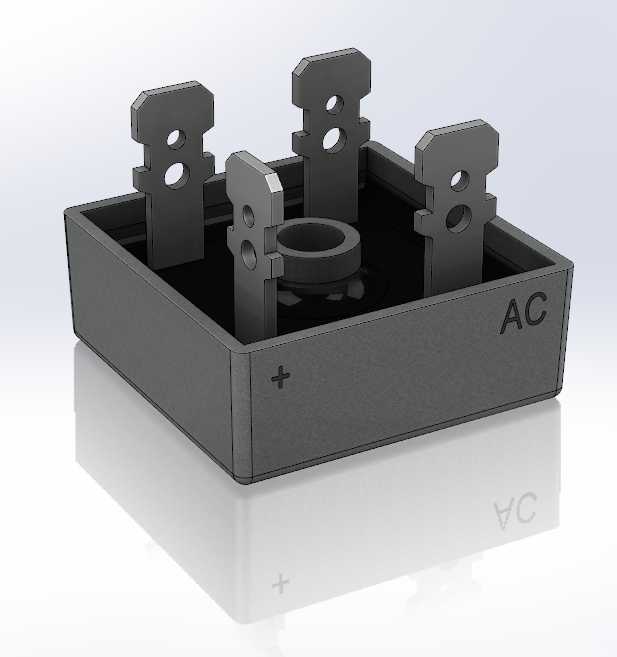

这款单相二极管桥式整流器主要面向中小功率电力变换场景设计，可广泛应用于开关电源前端整流、工业控制板卡供电回路、小型机电设备交直流转换、蓄电池充电装置、低压直流驱动系统等场景，是交流转直流供电链路里的核心无源功率器件，能够将工频单相交流电转换为脉动直流电，为后级滤波、稳压电路提供稳定的直流输入基础。从功能特性来看，该整流器额定通流能力可达50A，反向耐压值为1000V，采用全密封金属外壳封装结构，相比塑封整流桥拥有更优异的散热性能与机械强度，能够在高负载、存在一定机械振动的工业环境下长期稳定工作，金属外壳本身可作为散热接触面，直接贴合设备散热壳体或加装散热片，大幅提升持续大电流工况下的工作可靠性，避免器件过热导致的性能衰减或损坏。在设计思路上，这款整流桥采用经典的四二极管桥式拓扑结构，内部四颗整流芯片按全桥电路布局封装，外部引出四个插装式接线端子，其中两个端子标注AC标识作为交流输入端，剩余两个端子标注正负极性作为直流输出端，端子采用带安装孔的扁状插脚结构，既可以直接插装焊接在印制电路板上，也可以通过螺丝锁付的方式连接大规格导线，适配不同功率等级的接线需求；外壳采用方形带定位凸台的结构设计，中心预留的安装孔可通过螺丝将器件整体固定在安装基面，防止设备运行过程中出现移位、引脚受力脱焊等问题。从安装边界来看，器件整体为方正盒体结构，四个接线端子沿壳体四边对称分布，端子伸出高度一致，安装时需要预留足够的电气安全间隙，交流输入端与直流输出端之间需保持符合耐压要求的爬电距离，金属外壳安装时可根据应用需求选择是否接地，若用于高干扰工业场景，将外壳接保护地可进一步提升电路的抗干扰能力；器件底部为平整接触面，安装时贴合散热面需均匀涂抹导热硅脂，降低接触热阻，保证热量能够顺畅传导至散热结构。在实际应用中，这类整流桥通常布置在电源回路的最前端，前端搭配保险丝、浪涌抑制器件，后端连接滤波电容与稳压电路，即可构成完整的AC-DC供电前端，能够适配各类需要直流供电的工业设备、民用电器、电力电子装置，其金属外壳的防护结构也让它相比普通塑封整流桥更适合在粉尘、湿度稍高的复杂工况下使用，兼顾了电气性能、散热能力与机械可靠性，能够覆盖绝大多数中小功率单相整流的应用需求。
