大功率DC-DC降压恒压恒流电源模块

这款DC-DC降压电源模块是面向中小功率直流供电场景开发的电能变换部件，核心功能是将7-40V区间的宽范围直流输入电压，稳定转换为1-35V区间可调的直流输出，同时支持恒压、恒流双模式控制，最大持续输出电流可达12A，能够覆盖绝大多数低压直流设备的供电需求。在实际行业应用中，这类模块常被用于车载电子设备的电压适配，比如将车载24V电瓶电压转换为12V、5V等不同等级为车载外设、通讯终端供电；也可用于工业控制现场的分布式直流供电，将现场总线的直流母线电压降压后为传感器、小型执行机构提供稳定工作电源；在实验室调试、DIY电子制作、小型储能系统搭建、光伏低压供电支路中也有极高的使用频次，是直流电能变换场景中通用性极强的基础部件。

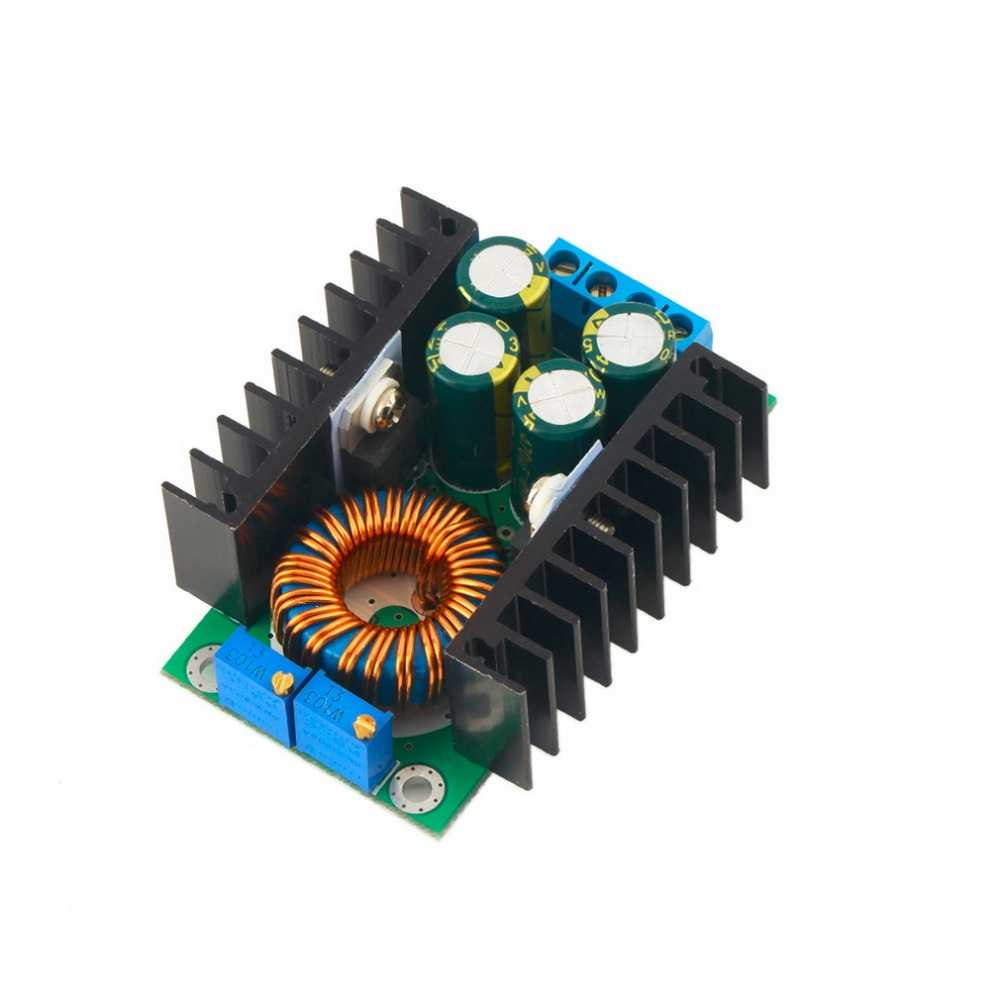

从功能特性来看，模块集成了完整的CC/CV控制环路，恒压模式下可以稳定输出设定电压，负载波动时输出电压偏差控制在极小范围内，满足对电压精度敏感的电子设备供电要求；恒流模式下可以稳定输出设定电流，适合作为锂电池、铅酸电池的充电模块使用，也可直接驱动LED灯珠、直流电机等需要恒定电流供电的负载。模块自带大面积铝制散热鳍片，配合大线径磁环绕制的功率电感，能够在满负载输出时有效控制功率器件的温升，避免过热导致的性能下降或器件损坏，提升长时间工作的可靠性。

在设计思路上，这款模块采用成熟的非隔离Buck降压拓扑结构，功率回路走线做了加宽处理以降低大电流下的线路损耗，输入输出端均布置了多颗不同容值的电解电容，兼顾大容量储能和高频纹波滤除，有效降低输出电压的纹波噪声；调压、调流电位器布置在PCB板边缘，方便用户在安装后直接用螺丝刀调整输出参数；接线端子采用大电流螺丝固定端子，能够适配较粗的电源线，避免大电流下接线端子发热松动。

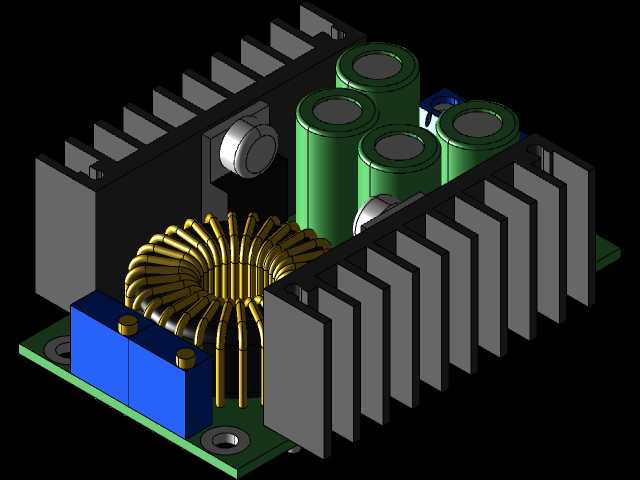

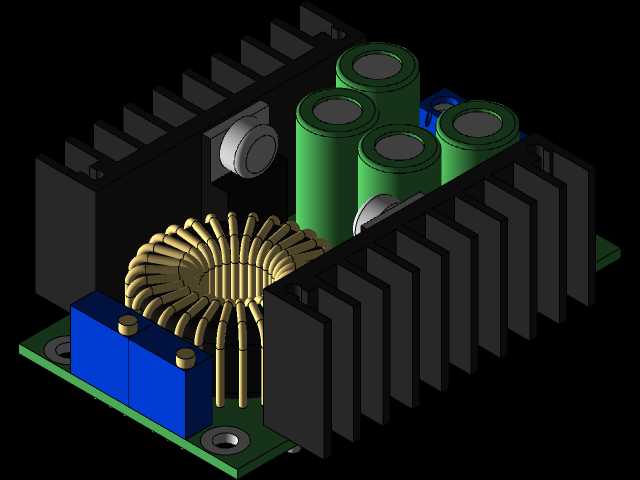

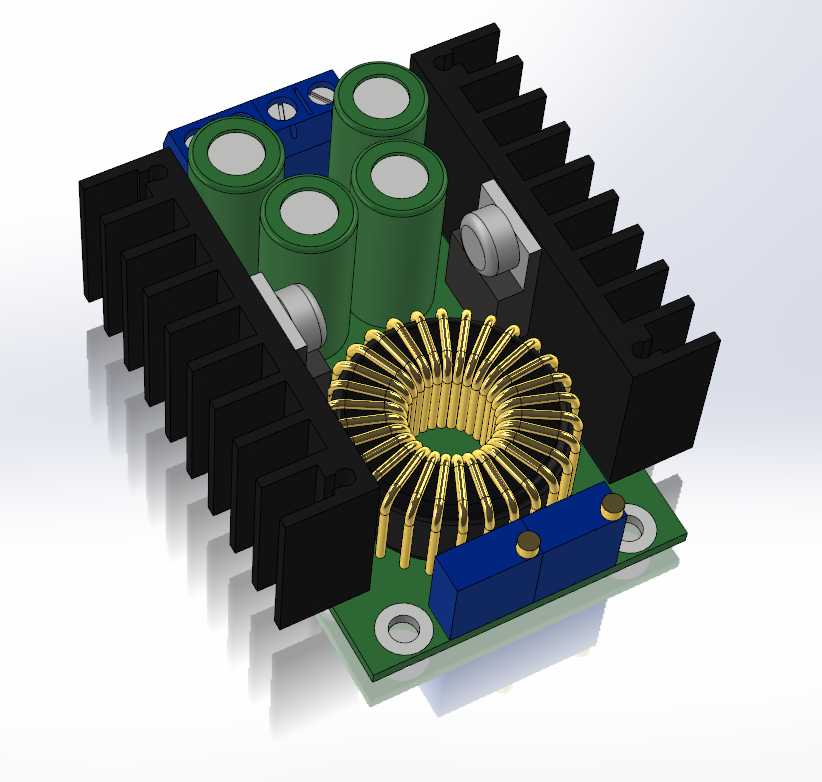

从安装边界来看，模块整体为矩形板式结构，散热鳍片沿PCB长度方向布置，整体高度控制在合理范围内，PCB板预留了四个标准安装孔位，可以直接通过铜柱固定在设备机箱内部的安装平面上，也可通过导轨卡扣适配标准DIN导轨安装；接线端子分别布置在PCB的两个短边侧，输入输出分区明确，避免接线时出现正负极接反的误操作，安装时需要预留足够的通风空间，保证散热鳍片周边空气能够自然对流，若在密闭机箱内满负载使用，可额外搭配小型轴流风扇进行强制风冷，进一步提升模块的带载能力和长期工作稳定性。
