高通3.0协议六口USB快充适配器电路板

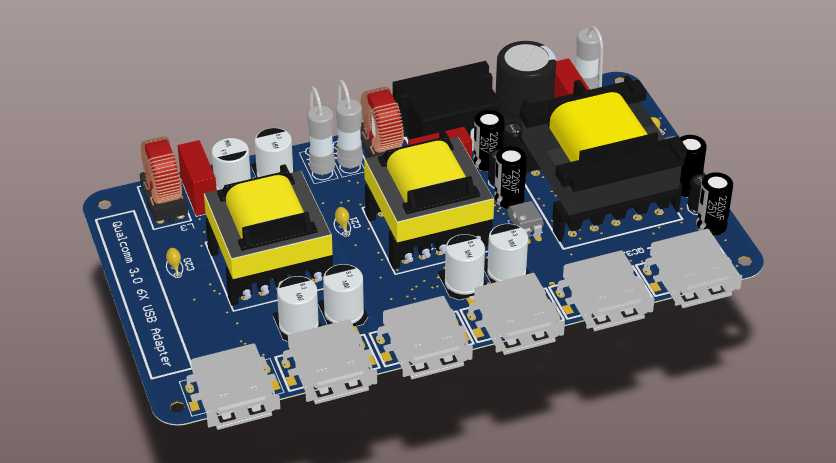

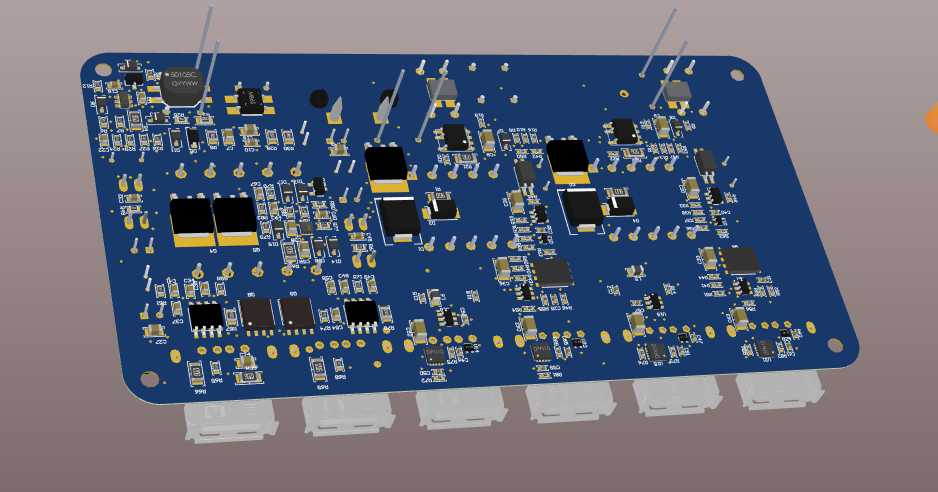

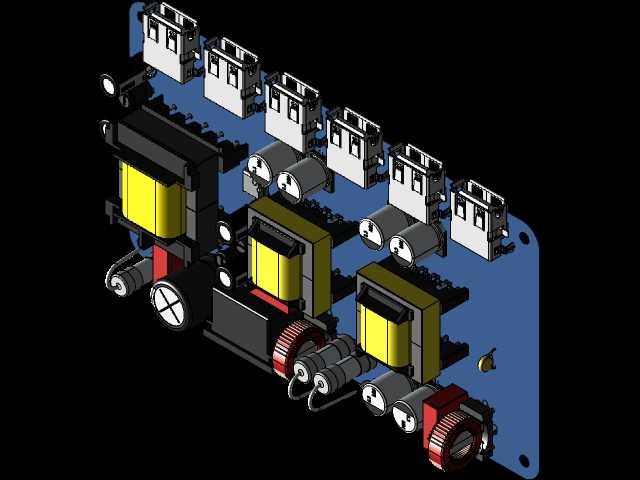

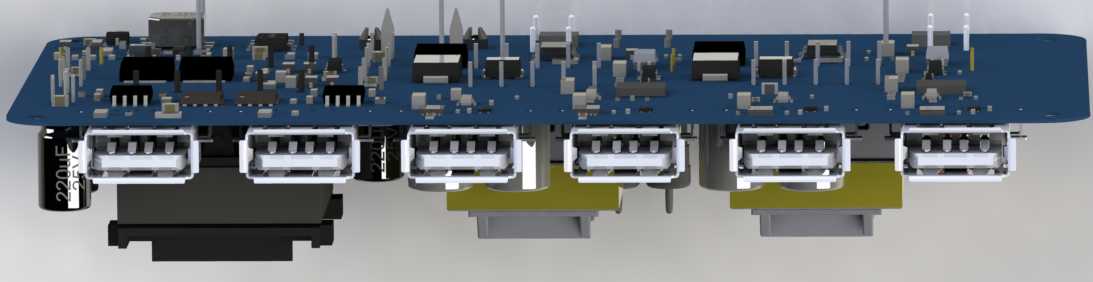

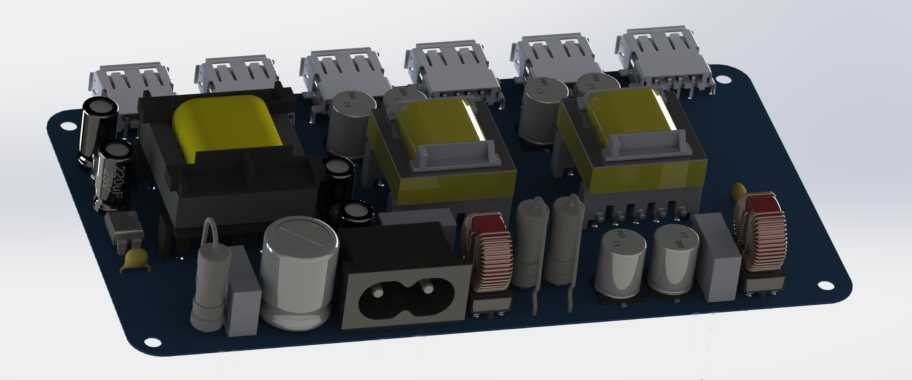

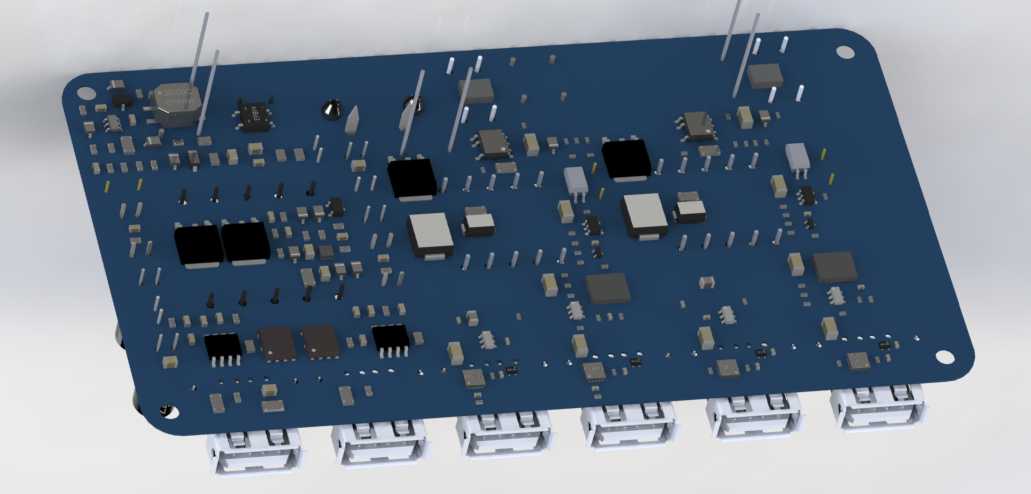

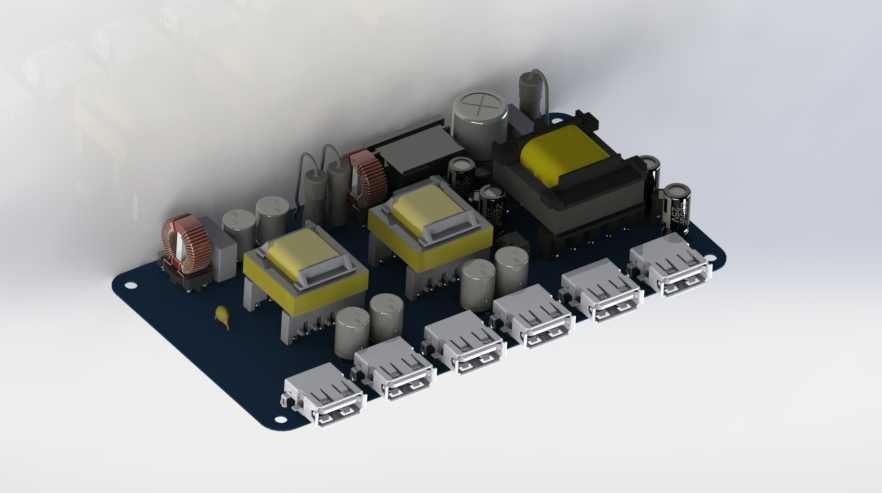

这款多口USB供电装置主要面向商用集中充电场景设计，可广泛应用于公共等候区充电工位、数码产品维修工作台、多设备测试台架、小型办公桌面集中供电等场景，能够同时为六台支持USB接口取电的数码设备提供稳定的电力输出，解决多设备同时充电时插座占用过多、布线杂乱的实际问题。装置核心搭载高通3.0快速充电协议支持模块，可自动识别接入设备的充电协议需求，动态调整输出电压与电流参数，在保障充电安全的前提下大幅提升设备补能效率，避免不同设备混用充电器出现的不兼容、充电慢、损伤设备电池等问题。从设计思路来看，整体采用单块PCB基板集成全部功能模块的布局方案，将高压输入整流模块、变压隔离模块、滤波稳压模块、协议识别模块、输出接口模块沿基板长边有序排布，高压输入区域与低压输出区域做了清晰的物理分隔，既减少了高压电路对低压信号的电磁干扰，也为生产组装、后期检修预留了足够的操作空间。基板上的大容量电解电容、高频变压器、功率电感等发热元件均预留了充足的散热间隙，配合基板本身的铜箔散热设计，可在满负载连续工作状态下保持合理的工作温度，提升长期运行的可靠性。外形设计上整体采用长方形平板结构，基板四角预留了标准的安装固定孔位，可直接通过螺丝固定在配套的塑料外壳内部，也可根据使用需求加装散热片固定在定制的安装支架上，安装孔位的间距符合常规小功率供电设备的通用安装尺寸，能够适配多数现成的通用电源外壳，无需额外定制结构件即可完成整机组装。输入接口采用通用的8字两孔交流输入座，可适配标准的两孔电源线缆，无需特殊定制接插件，降低了整机组装的物料成本；输出端并排布置六个标准USB Type-A母座，接口间距经过合理测算，即使同时插入六个体积较大的充电插头也不会出现互相干涉的情况，充分考虑了实际使用中的插拔便利性。电路设计上集成了过流保护、过压保护、短路保护、过热保护等多重安全防护机制，当出现输出短路、接入设备异常、环境温度过高等情况时可自动切断输出，避免设备损坏甚至引发安全隐患，完全满足日常长时间连续使用的安全要求。
