工业用UV涂层固化设备结构设计

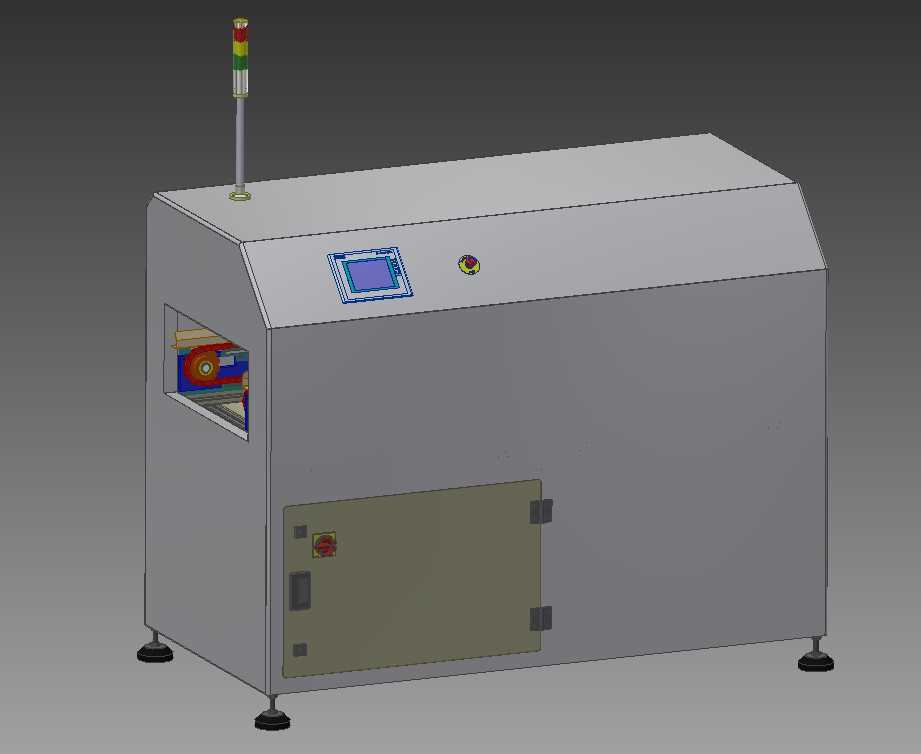

这款UV涂层固化设备主要面向工业涂装、电子元器件表面处理、印刷后固化、塑胶件表面涂层硬化等生产场景，是涂装生产线、电子组装线后端的核心配套处理设备，可针对UV型涂料、UV油墨、UV胶黏剂等材料完成快速固化作业，替代传统自然晾干、热固化的低效模式，大幅缩短工件涂层的固化周期，同时避免热固化过程中对热敏性基材造成的形变、性能损伤问题。设备采用封闭柜式的整体结构设计，前端设置水平输送的工件进出开口，可对接生产线的输送轨道，实现工件的连续流转固化，无需人工频繁上下料，适配批量连续化的生产作业需求。设备顶部设置三色状态警示灯，可直观反馈设备运行、待机、故障三类工作状态，方便现场操作人员快速掌握设备工况；正面斜置操作区域集成触控显示屏与控制按钮，操作视角符合人体工程学设计，操作人员站立状态下即可完成参数设置、状态查看操作，无需弯腰或抬手调整，降低长时间操作的疲劳感。设备下部设置独立的电气安装舱，采用带锁铰链门结构，既方便后期电气元件的检修维护，也可避免生产过程中粉尘、水汽进入电气舱造成元件损坏，提升设备运行的稳定性。设备底部配置可调式支撑脚，可根据现场地面的平整度调整支撑高度，保证设备整体处于水平状态，避免内部输送结构出现偏斜导致工件卡位的问题。在设计过程中，整体采用框架式承载结构，外部覆盖钣金护板，护板做折边加强处理，既保证设备整体的结构强度，也可有效阻隔UV光线向外泄漏，避免UV光线直射操作人员皮肤、眼睛造成职业伤害；内部预留UV光源模组、排风散热模组的安装空间，可根据实际固化的涂层类型、工件尺寸选配对应功率的UV灯组，排风结构可及时将固化过程中产生的少量挥发性气体、灯组产生的热量排出，避免设备内部温度过高影响元件使用寿命，也可减少挥发性气体在设备内部积聚带来的安全隐患。设备的外形尺寸适配常规车间的通道宽度与生产线对接高度，安装时仅需对接电源、排风管道即可投入使用，无需复杂的现场施工改造，可快速嵌入现有生产流程，帮助生产环节提升涂层固化的效率与成品一致性，减少因固化不充分导致的涂层脱落、硬度不足等品质问题。
