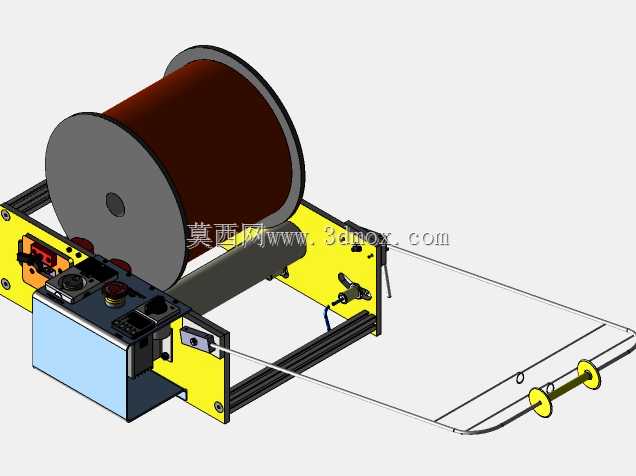

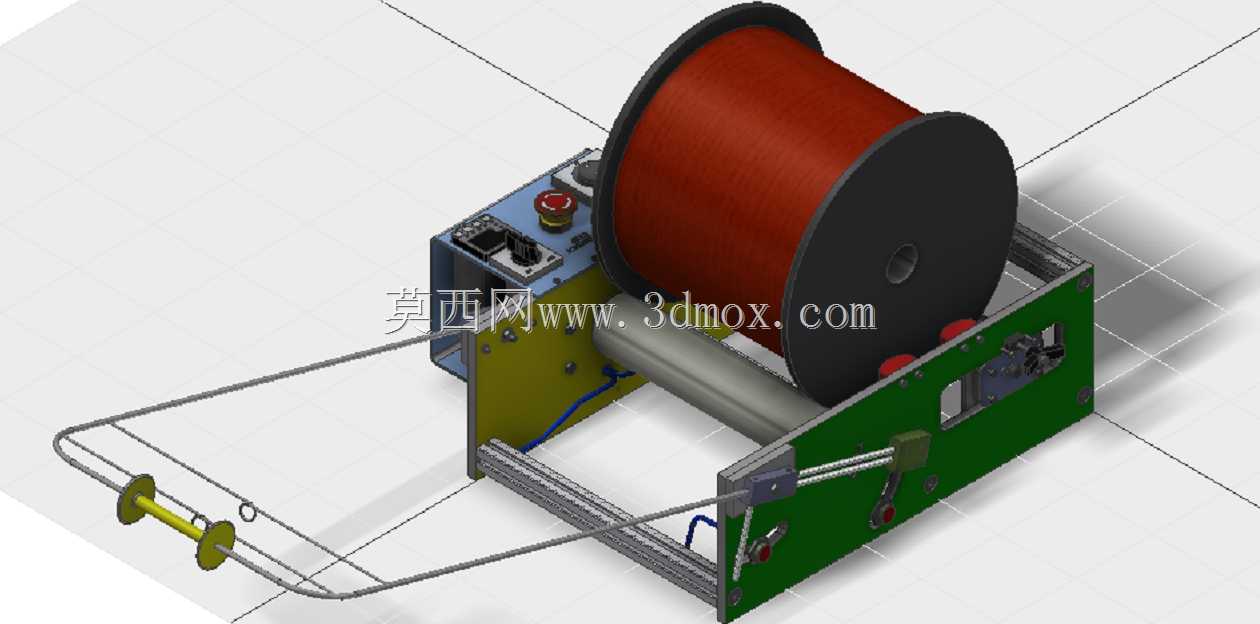

电气生产用自动接线馈线装置

　　这款接线馈线装置主要面向电气柜装配、线束加工、低压电气组件生产等车间场景，解决手工拖拽线缆带来的线体打结、外皮磨损、送线长度不均、作业效率低下的实际问题，适配多规格单芯硬线、多股软线的连续送料作业需求。设备整体采用铝型材搭建底部承托框架，兼顾结构刚性与轻量化需求，安装时仅需预留800mm*600mm的台面放置空间，底部可搭配脚轮实现工位间灵活转场，也可通过螺栓固定在装配工作台侧方，不占用核心操作台面的作业面积。线卷承载位采用卧式辊轴设计，可适配最大直径300mm、宽度180mm的标准线缆盘，辊轴两端设置快拆限位挡块，更换不同规格线卷时无需额外工具，扳动挡块锁扣即可完成线卷装卸，适配0.5平方至6平方区间的常用电气布线线缆。

　　送线路径上设置有可调阻尼结构，可根据线缆线径、材质调整出线阻力，避免线卷惯性转动导致的线缆松垮脱圈，出线端配置双轮导向架，导向轮采用尼龙材质加工，表面做圆弧槽处理，送线过程中不会刮伤线缆绝缘层，导向架可沿水平方向调整伸出长度，匹配不同工位的取线角度需求。装置侧方集成有控制按钮与急停组件，可搭配计数模块实现定长送线触发，也可切换为手动随动模式，作业人员拉扯线缆时线卷随动转动，停止拉扯时阻尼结构自动锁止，防止线卷空转散线。整体结构做了外露线缆的走线槽防护，所有钣金折弯件边缘均做倒钝处理，避免作业过程中剐蹭操作人员或损坏线缆外皮，框架侧方预留有拓展安装位，可根据实际生产需求加装线缆校直模块、切线模块，适配不同工序的作业要求。

　　设计过程中优先考虑了车间作业的耐用性需求，所有转动部位均采用密封轴承，减少日常维护频次，承托钣金件采用喷塑处理，耐车间油污、灰尘侵蚀，长期使用不会出现锈蚀掉漆问题，出线导向结构的角度可在0至45度区间调整，适配坐姿、站姿等不同作业姿态下的取线习惯，减少作业人员反复转身拖拽线缆的无效动作，单工位布线作业效率可提升40%左右，同时能避免手工拖拽线缆时线体弯折导致的芯线断裂隐患，提升线束装配的整体良品率。
