工业用分批式粘合剂固化烘箱结构设计

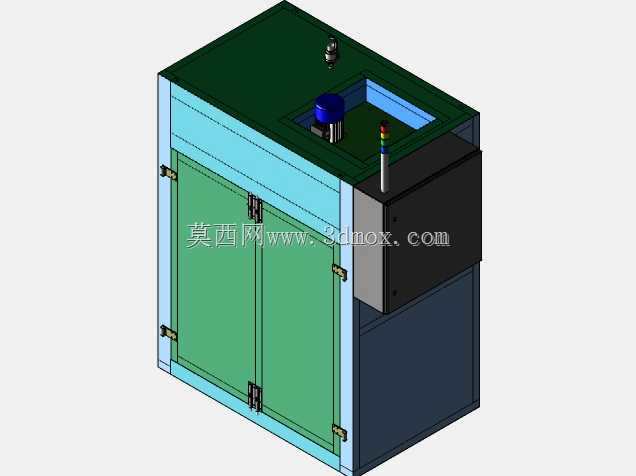

　　这款分批烘箱主要面向紧固件生产环节中弯曲螺栓表面粘合剂固化工序设计，区别于连续式隧道炉，单批次装载的作业模式适配小批量多规格螺栓的固化处理需求，在紧固件表面处理车间、小型五金加工工段的应用场景十分常见，可灵活匹配不同批次工件的固化温度、时长参数，无需调整连续线的输送节奏，换产调试成本更低。从结构设计来看，设备整体采用立式方箱布局，主体框架采用型钢焊接成型，外壁采用冷轧钢板弯折拼接，内壁采用耐热不锈钢板材，中间夹层填充硅酸铝保温棉，减少作业过程中的热量散失，降低车间环境热负荷，同时避免外壁温度过高引发的操作安全隐患。箱门采用侧开式铰链结构，配备多点式压紧锁扣，保证箱门闭合后与箱体密封胶条完全贴合，防止高温气体外泄，

　　箱门中部设置透明耐热观察窗，可在不开门的情况下直接观察内部工件的固化状态，避免频繁开门导致的箱内温度波动。设备顶部预留有排气接口与辅助测温元件安装位，可对接车间废气收集管路，排出粘合剂固化过程中挥发的少量有机废气，顶部设置的三色警示灯可直观反馈设备的运行、待机、故障状态，方便现场操作人员快速识别设备工况。设计过程中充分考虑了车间的安装边界，设备底部设置可调式支撑脚，可适配地面不平整的安装场景，无需额外做预埋基础，整体外形尺寸控制在常规车间通道可通行的范围内，设备就位后侧面预留不小于600mm的检修空间，方便后期对加热组件、电控元件的维护更换。功能层面，箱内采用分层托盘装载结构，可根据螺栓的规格、装载量调整托盘间距，

　　保证热风在箱内循环无死角，避免出现局部温度不均导致的粘合剂固化不完全问题，热风循环系统采用侧部送风、顶部回风的流道设计，配合可调式风阀，可根据不同粘合剂的固化工艺要求调整循环风量，保证箱内各点位温度偏差控制在工艺允许范围内。设备的电控组件集成布置在箱体侧部的独立电控仓内，与高温作业区完全隔离，避免长期高温环境影响电气元件的使用寿命，电控仓设置散热通风孔，保证元件工作温度处于合理区间。
