电子制造产线用热熔胶点胶设备结构

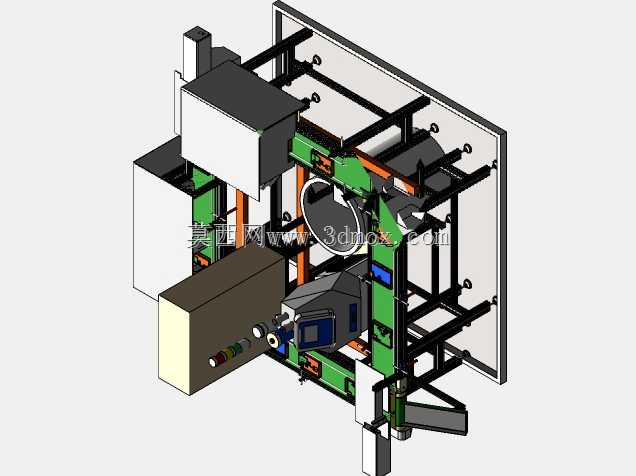

　　这套点胶设备的结构设计完全围绕电子制造产线的连续作业需求展开，整体采用壁挂式安装框架，主体承载结构采用方管焊接拼合，安装时可直接固定在产线侧方的立式安装面上，不会占用线体旁的地面操作空间，适配现有SMT、整机组装线的工位排布逻辑，不需要对原有产线做大规模改造就能完成部署。设备核心的胶水分散管路采用模块化排布，热熔胶的储料、加热、输送、点胶执行单元沿框架分层布置，加热模块紧邻点胶头安装，能最大程度缩短热熔胶从加热腔到出胶口的输送距离，避免胶液在管路长距离输送过程中出现温降导致的粘度波动，保证出胶量的一致性。点胶执行端搭配多轴可调的安装支架，可根据不同产品的点胶位置调整出胶角度与作业行程，覆盖消费电子类产品外壳粘接、元器件固定、

　　密封点胶等多类作业场景，能适配不同尺寸的工装载具，不需要更换核心执行部件就能完成多品类产品的快速换产。框架侧面预留了电气元件的安装舱位，所有走线沿框架内侧的线槽排布，强弱电分离布线，既避免车间作业过程中线缆剐蹭带来的安全隐患，也方便后期维护时快速排查线路故障。设备的安装边界做了充分的冗余设计，整体框架的安装孔位采用长圆孔设计，现场安装时可根据实际安装面的预埋螺栓位置做小幅调整，降低现场安装的对位难度。点胶头位置设置了微调机构，可在调试阶段对出胶位置做毫米级的精准校准，避免批量生产过程中出现点胶偏移的问题。胶路部分设置了多重密封结构，防止热熔胶在加热状态下出现渗漏，同时在易损的胶嘴位置采用快拆结构，日常维护更换胶嘴不需要拆解整体管路，能大幅缩短设备停机维护的时间。整体结构的受力经过校核，壁挂安装时所有重载部件都布置在靠近安装面的一侧，降低框架的倾覆力矩，保证设备长时间运行的结构稳定性，适配电子制造车间24小时连续作业的工况要求。
