侧装鸭嘴式浮子液位传感装置结构设计

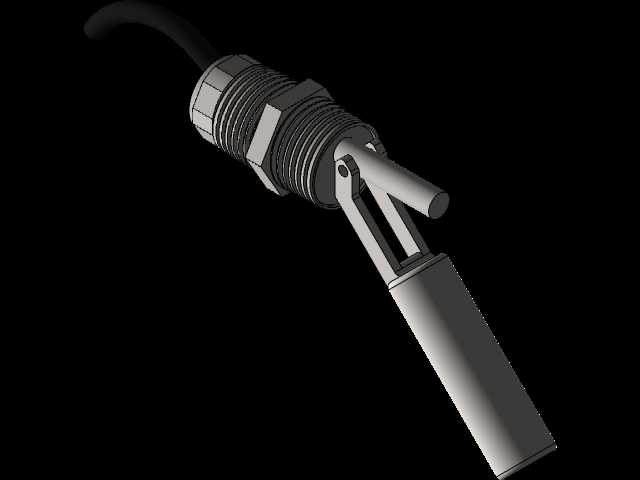

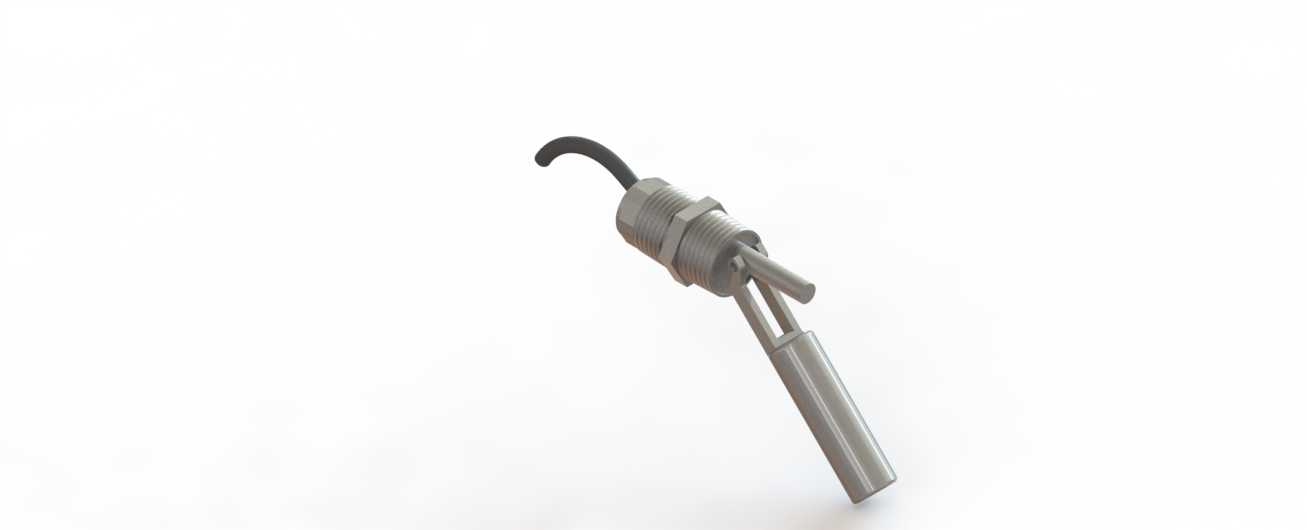

该侧装式浮子液位传感装置，主要面向中小型储液罐体、工业循环水箱、液压站油箱、小型化工储槽等场景的液位监测与控制需求，可在常压或低压储液环境中实现液位点位的精准触发，适配水、轻质油、低腐蚀性化工溶液等多种常见流体介质，在给排水系统、液压传动系统、小型化工生产装置、商用制冷设备、食品加工储液设备中都有广泛应用，能够为液位超限报警、泵组启停控制、补液断液触发提供可靠的信号输出。从实际用途来看，这款传感装置属于点位式液位检测元件，并非连续液位测量产品，核心作用是在液位到达预设安装高度时，通过内部磁簧触发结构输出通断信号，无需复杂的校准调试，接入控制回路即可直接使用，相比投入式液位计、超声波液位计等连续测量设备，它的结构更简单、抗干扰能力更强、采购与维护成本更低，非常适合只需要高低液位点位控制的通用工业场景。在功能特性设计上，这款产品采用侧装螺纹对接的安装方式，主体外壳带有外螺纹段与锁紧六角结构，安装时只需在罐体侧壁开好对应尺寸的安装孔，将传感端旋入孔内，通过六角结构拧紧固定即可，无需在罐体顶部或底部额外开孔，适配现有罐体的改造加装需求；检测端采用鸭嘴式摆杆浮子结构，浮子随液位升降绕转轴摆动，内部磁钢随摆杆位置变化触发密封腔体内的干簧管，实现无接触式信号触发，整个触发结构与被测液体完全隔离，避免液体渗入电路部分造成故障，同时摆杆结构自带角度限位，防止浮子过度摆动造成结构损坏，线缆从主体尾部引出，带有密封防护结构，可适配常规工业环境的溅水、防潮需求。设计思路上，这款产品优先考虑了安装便捷性与运行可靠性，整体结构没有复杂的传动部件，所有活动部位只有浮子摆杆的转动副，长期运行磨损极小，外壳采用耐腐材质制作，可适配多数常规工业流体的使用环境；浮子的浮力经过精准核算，可保证在低粘度液体中顺利浮起，不会因为液体表面张力或轻微杂质卡滞出现误触发，摆杆的转动阻尼设置合理，可避免罐体内部液体波动造成的信号误跳。从安装边界来看，这款传感器的主体螺纹段长度适配常规壁厚的金属或塑料罐体，安装时需保证传感端的浮子摆动范围内没有罐体内部的加强筋、管道、搅拌部件等障碍物，浮子向下摆动的最低位置与罐底需预留足够安全距离，避免浮子触碰罐底造成卡滞，线缆引出端需预留足够的弯折半径，避免线缆过度弯折造成外皮破损，整体安装后不会过多占用罐体内部空间，对罐内液体流动的影响极小。
