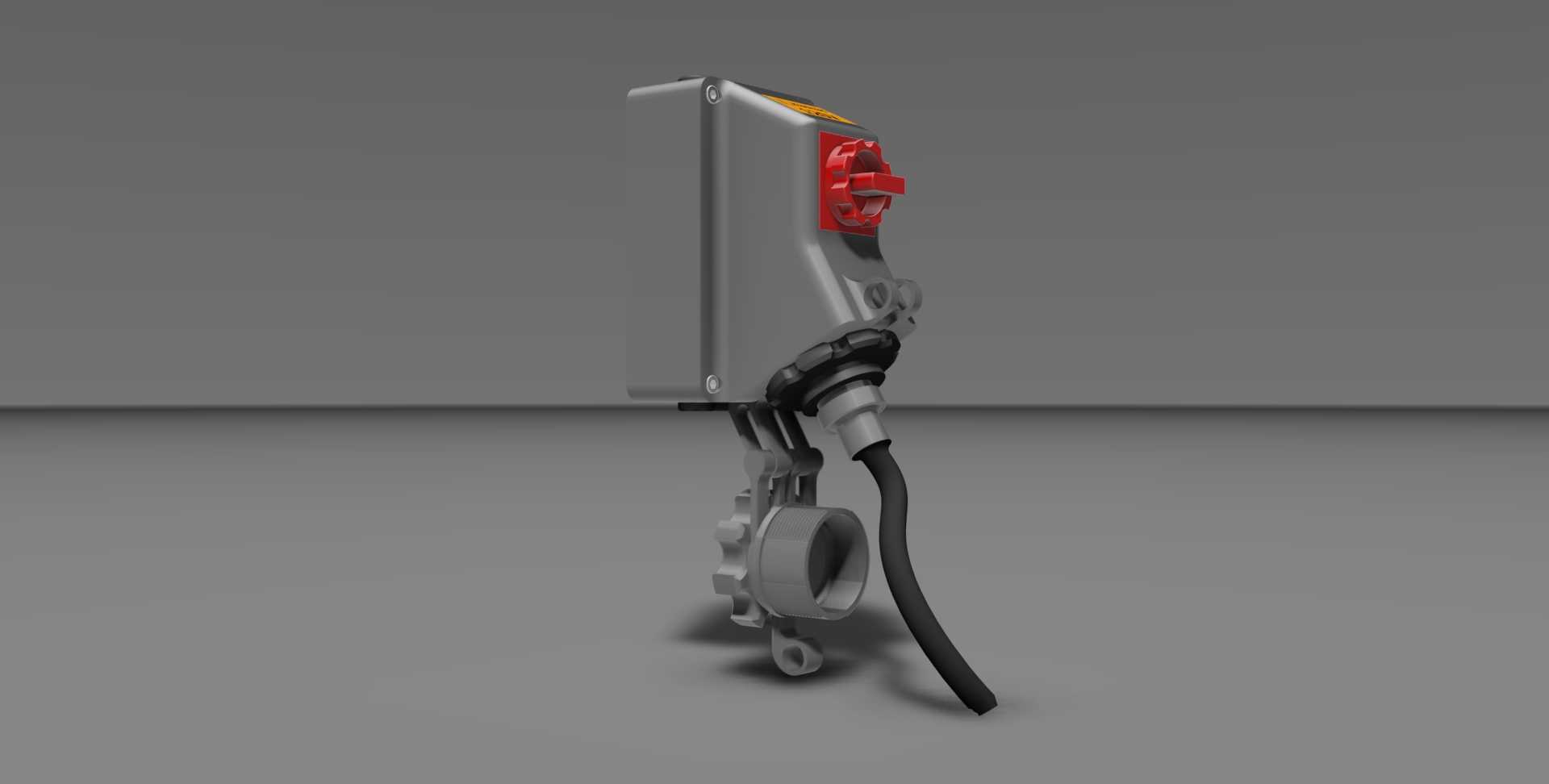

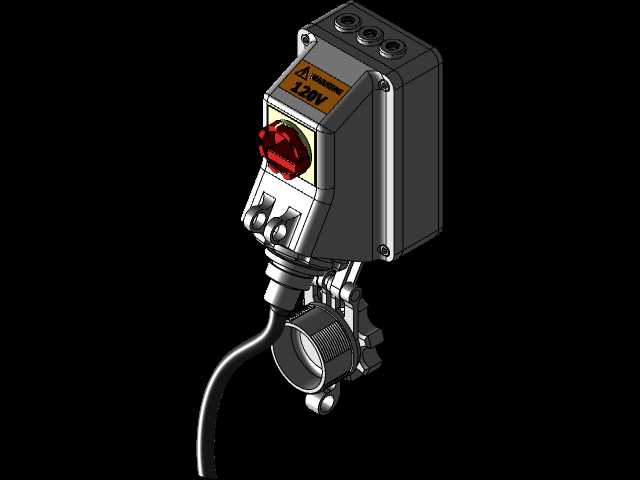

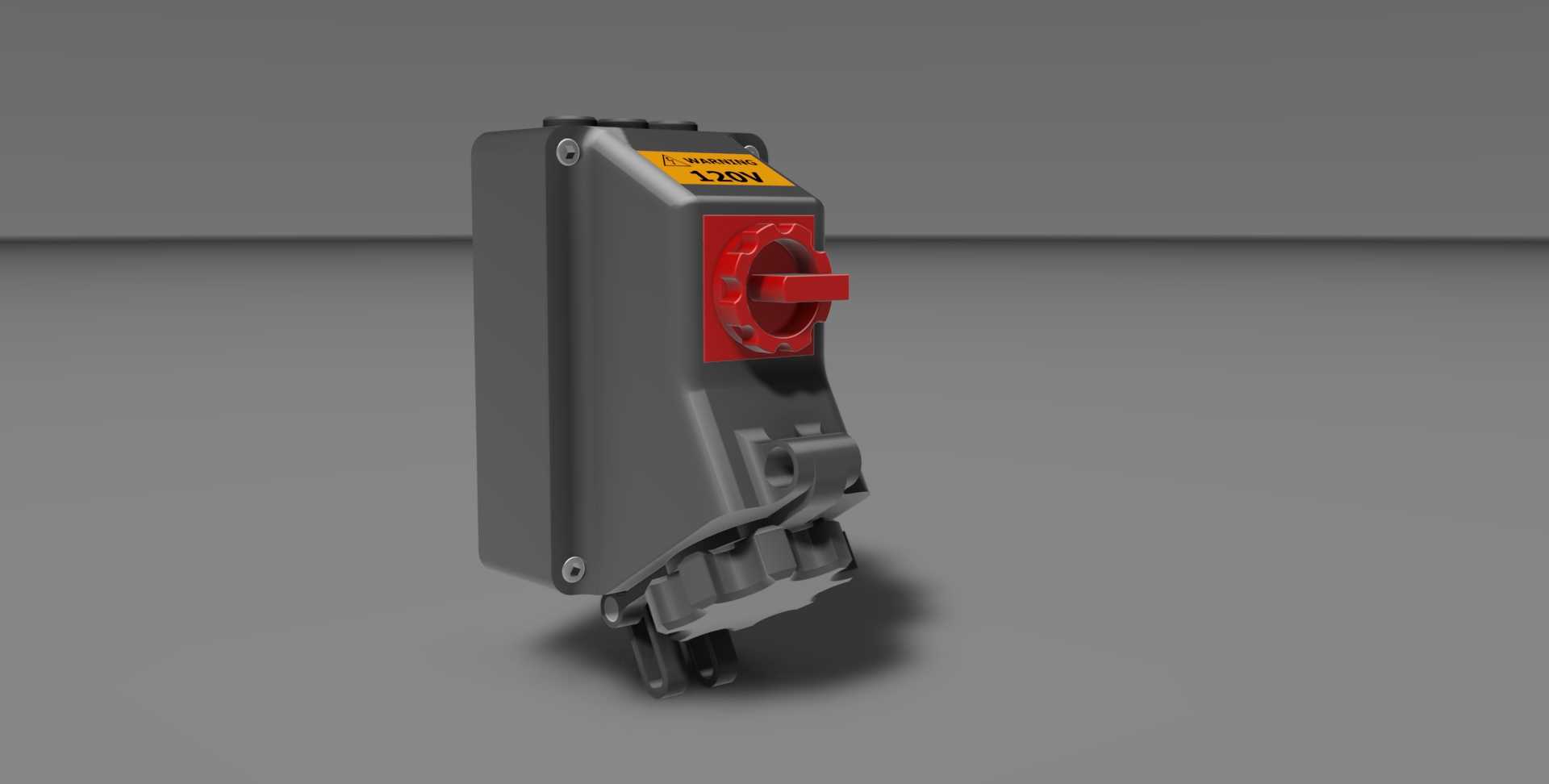

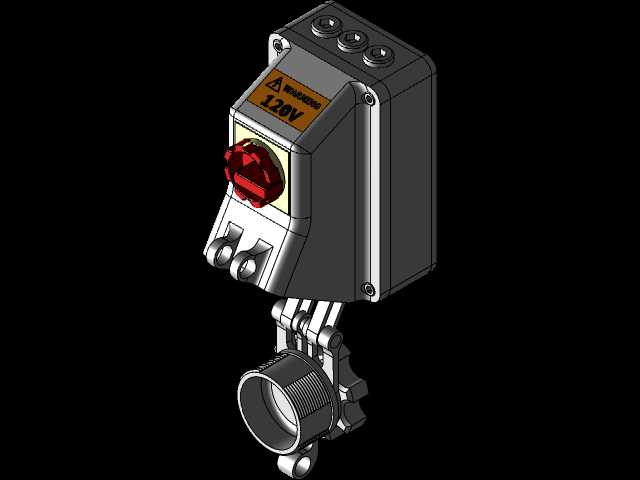

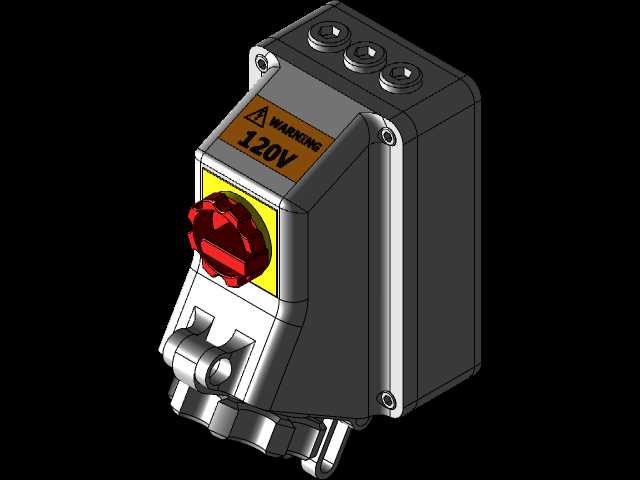

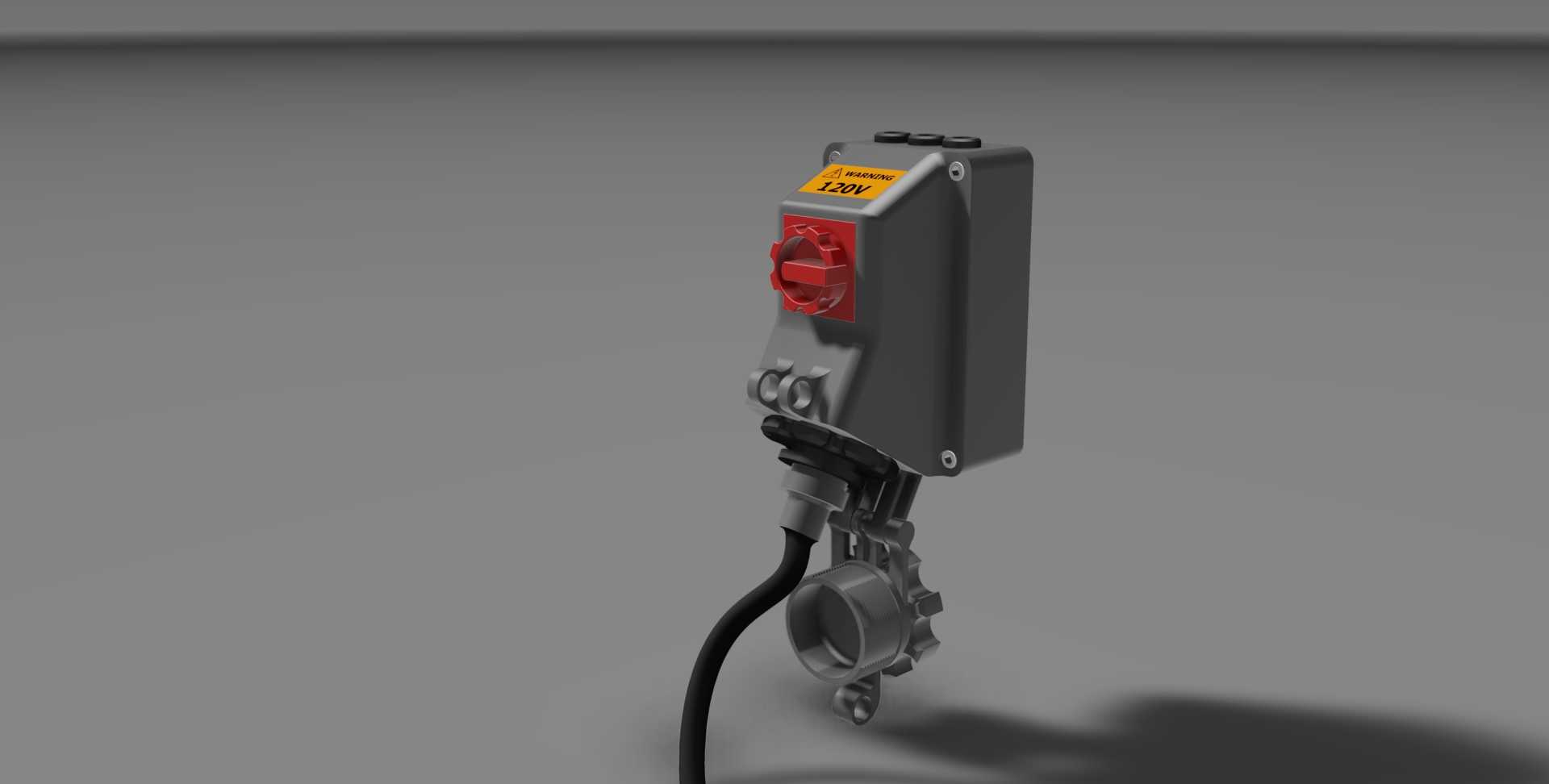

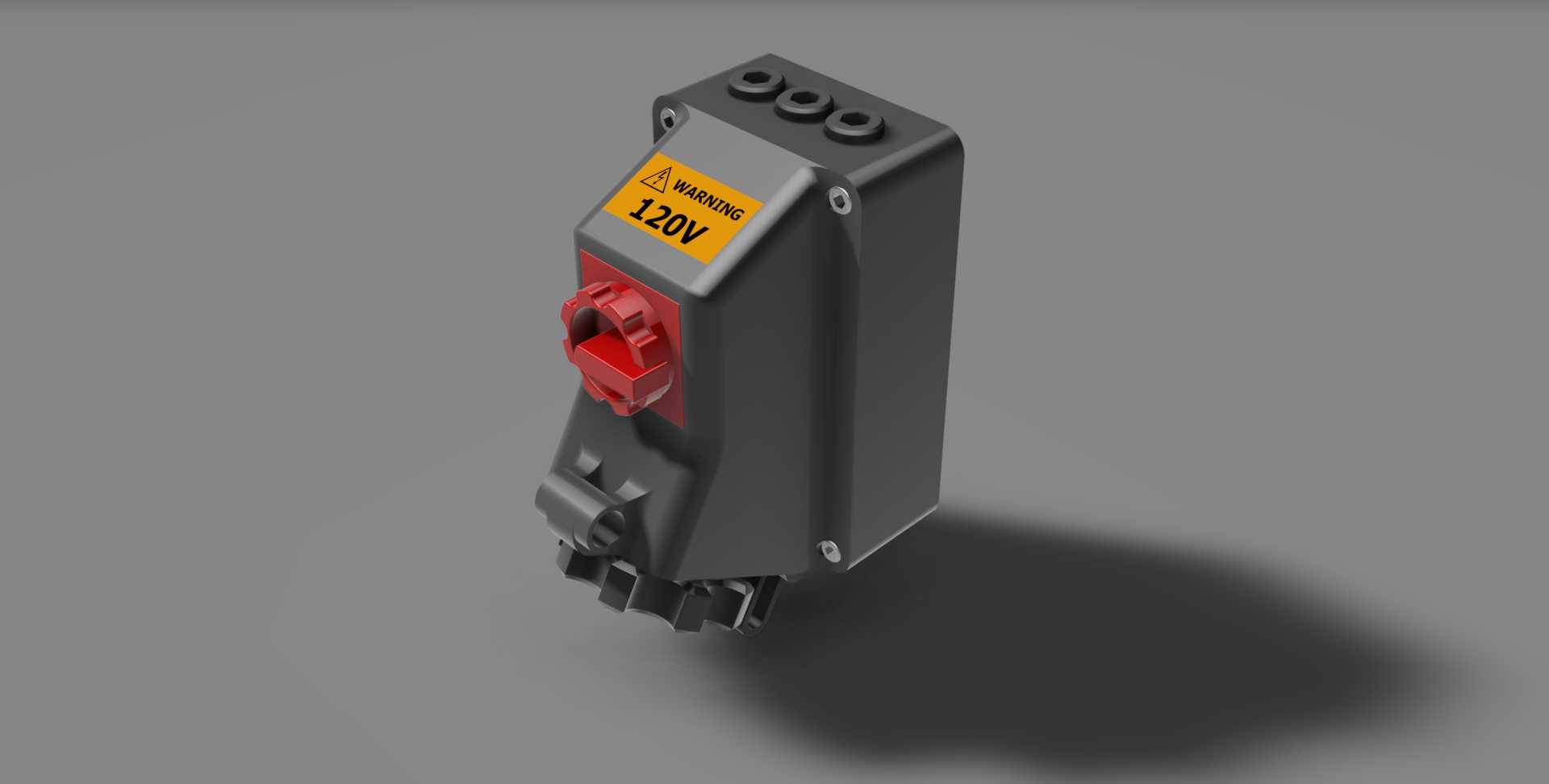

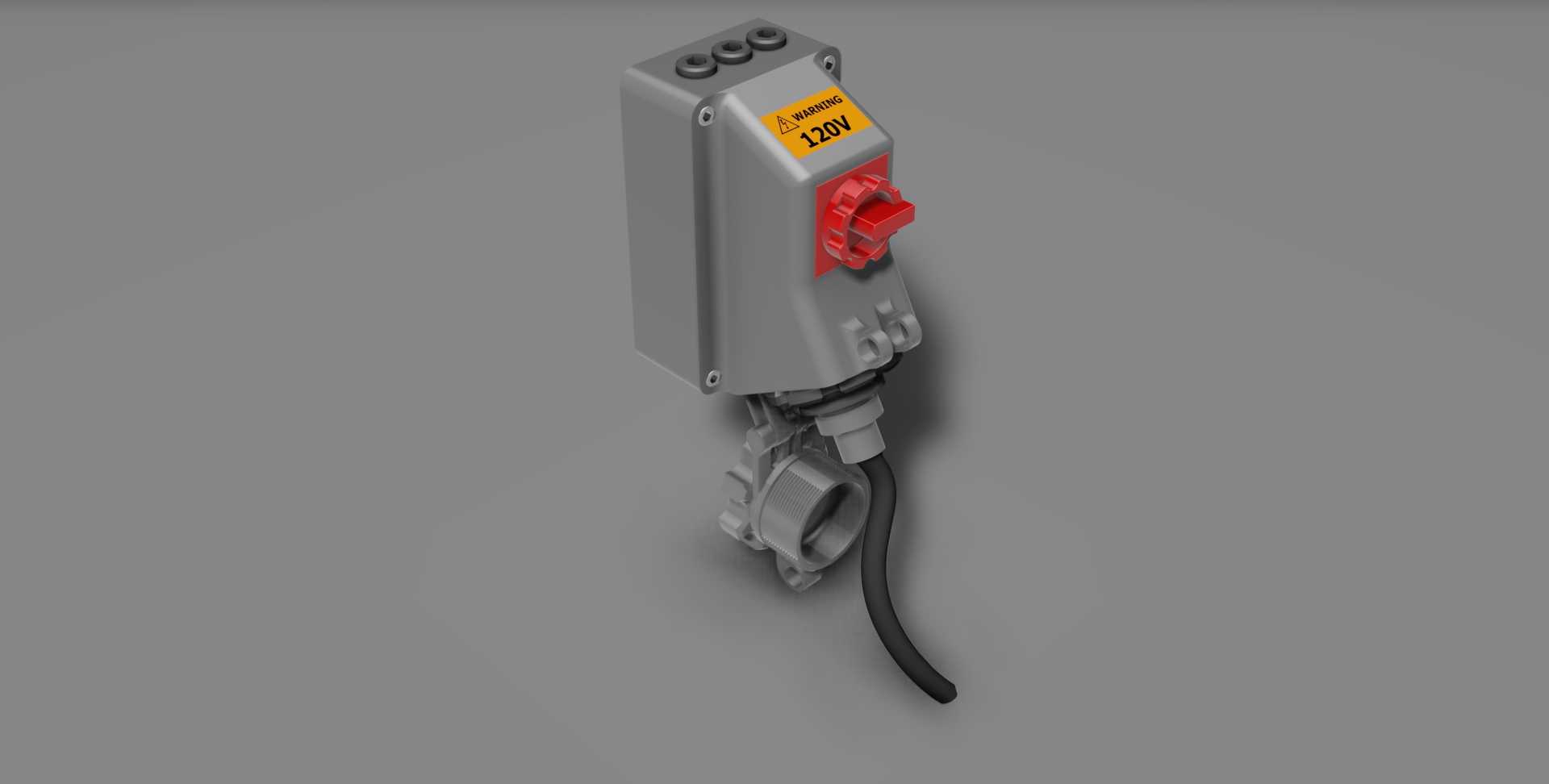

北美规格带联锁120V工业插座结构设计

这款工业插座主要面向北美地区低压工业配电场景设计，适配车间临时取电、小型生产设备供电、户外作业工位电源接驳等常见应用场景，能够在多粉尘、存在轻度机械碰撞的工业环境下稳定提供电源接驳能力，避免常规民用插座在工业场景下易松脱、防护不足、误操作带电插拔带来的安全隐患。

产品核心功能围绕工业用电的安全需求设计，首先配置了凸轮旋转开关作为联锁装置，只有当开关旋转至断电档位时，插头才能够顺利插入或拔出，从结构上杜绝了带电插拔产生拉弧的风险，大幅降低作业过程中的触电、电气起火隐患。插座本体设置了专用的上锁挂牌点位，运维人员在对下游设备进行检修维护时，可在开关断电位置加装挂锁，悬挂检修警示标识，避免其他人员误合闸送电，严格契合工业现场的上锁挂牌安全作业规范。

在结构适配设计上，这款插座兼容标准NEMA 5-20P规格插头，同时预留了定制锁止结构的适配空间，既能够适配市面通用的同规格插头，也可搭配专属插头实现更高等级的防误插效果，避免不同电压等级的插头误插入造成设备烧毁。外壳结构适配标准NEMA单联箱的安装尺寸，搭配转接板即可快速完成在现有工业配电箱体上的嵌装，无需对原有配电结构进行大规模改造，降低现场替换安装的成本与施工难度。壳体下方预留了1/2英寸导管的接入配件位，能够适配工业场景常用的镀锌穿线导管、防水波纹管，方便现场布线时做好线缆防护，避免线缆被外力拉扯、磨损造成的绝缘层破损问题。

外形设计上采用方正的高强度壳体结构，外部凸起的开关操作位做了加厚防护筋设计，能够承受日常作业中的轻度磕碰而不损坏内部结构，红色的操作手柄与灰色壳体形成鲜明的视觉区分，作业人员能够快速识别开关状态，减少误操作概率。安装边界上充分考虑现有工业配电点位的通用尺寸，安装孔位、壳体进深都匹配常规明装、暗装配电箱的预留空间，不管是新工位配电布设还是老旧插座替换，都能够快速完成适配安装，无需额外调整安装位的开孔尺寸。整体结构在满足安全防护要求的前提下，尽可能压缩了壳体的整体体积，不会占用过多配电箱体的内部空间，方便箱体内其他电气元件的排布与走线。
