龙门架式五自由度工业搬运机械臂

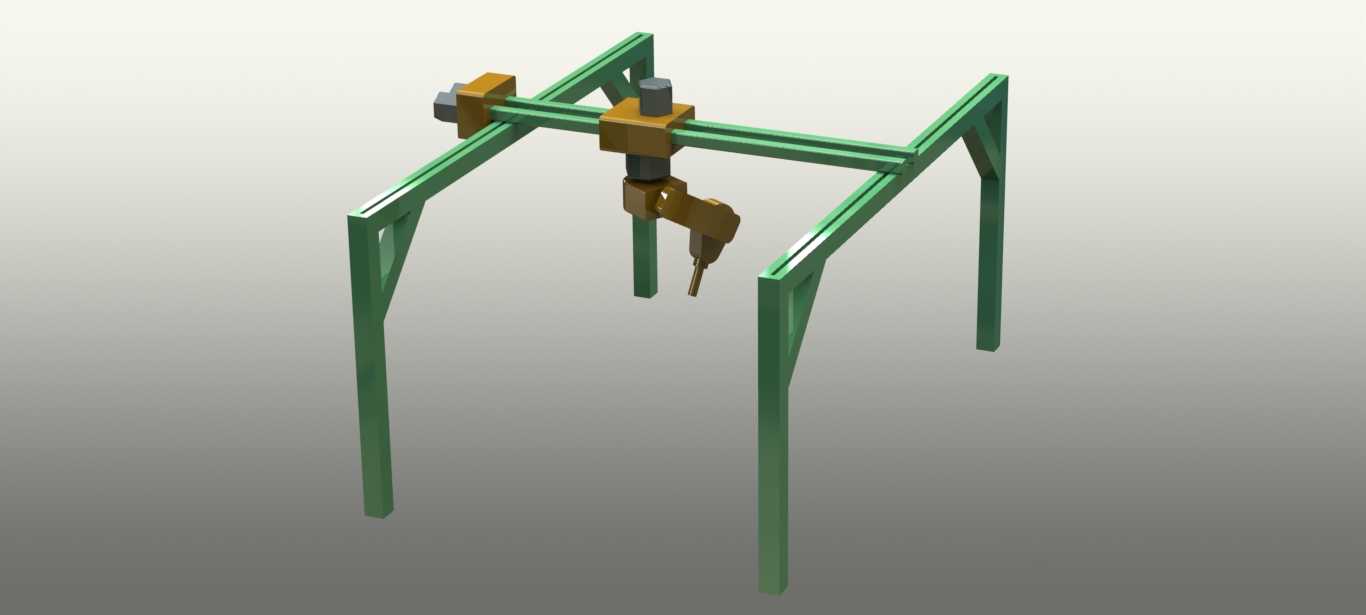

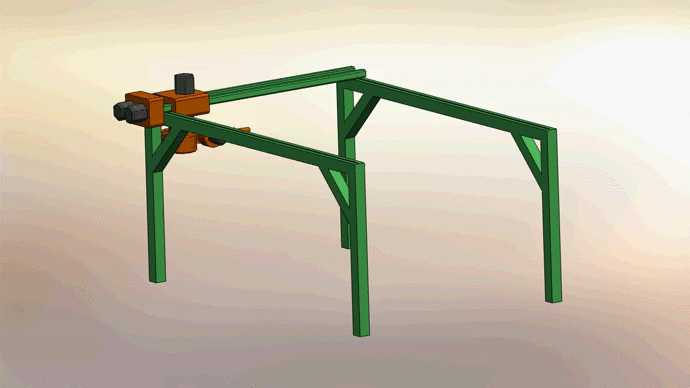

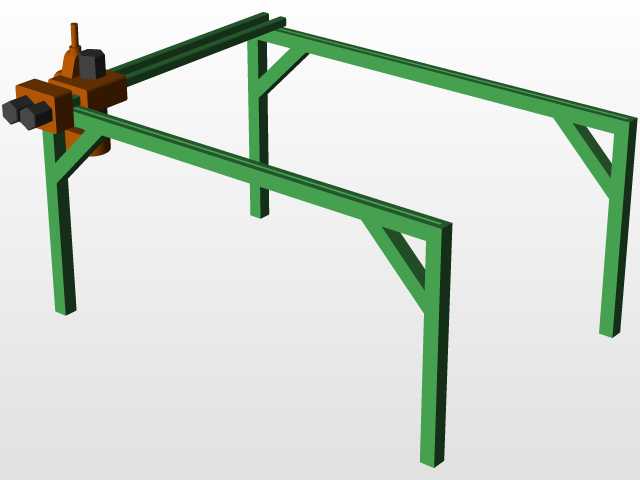

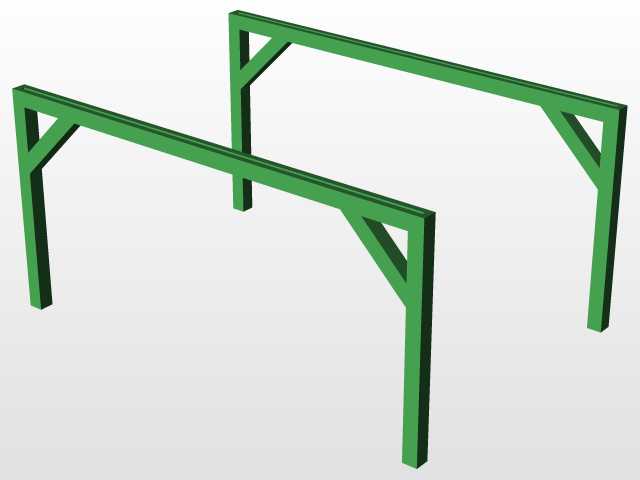

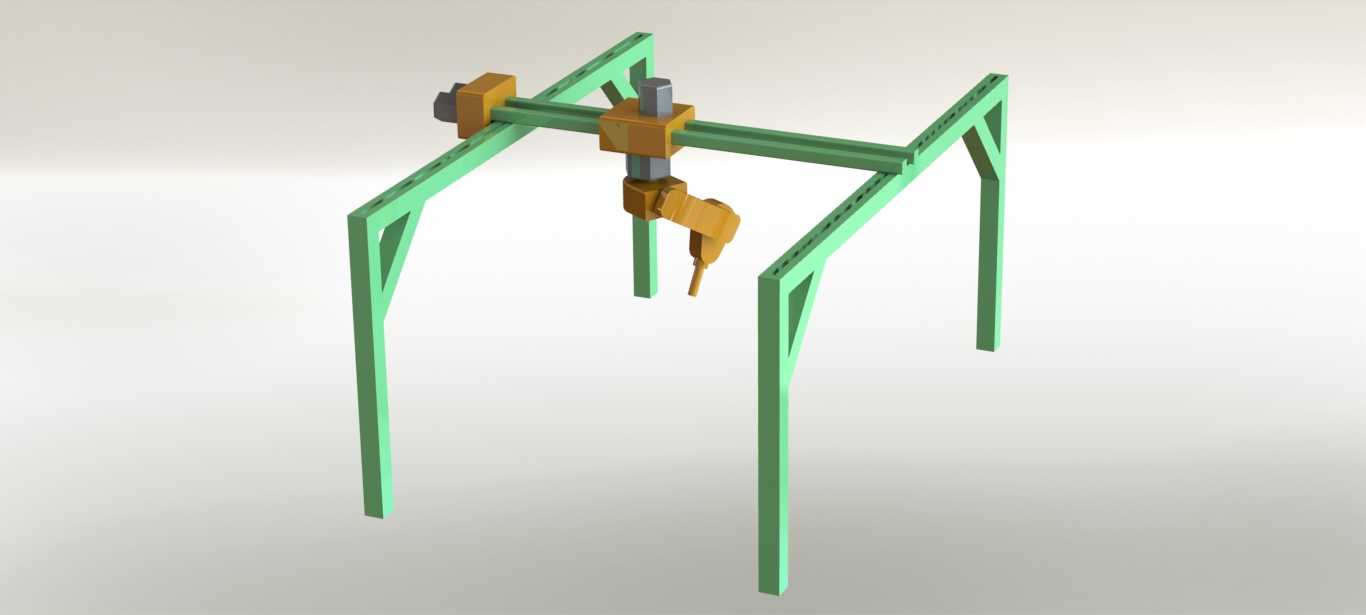

这款龙门架式五自由度机械臂，主要面向中小批量离散制造场景的物料转运、工位上下料、轻型工件码垛作业，可适配电子元器件装配、小型五金件加工流转、注塑机取件等常见生产环节，替代人工完成重复性的取放、移位、精准对位操作，有效降低一线操作人员的重复劳动强度，减少人工操作带来的对位误差与安全隐患。设备整体采用门式双立柱支撑结构，横向跨距可根据实际产线工位布局调整适配，纵向导轨沿横梁布置，可覆盖龙门框架内的全部作业平面，相比关节式落地机械臂，该结构的作业覆盖范围更规整，地面占用空间更小，无需额外设置大范围的安全防护围栏，适合在现有产线的间隙位置加装部署，不需要对原有车间布局做大规模改造。五自由度的运动配置分别对应横梁横向移动、滑座纵向移动、竖直升降轴进给、腕部水平回转、末端俯仰调节，可实现作业空间内任意点位的姿态调整，能够适配不同高度的料架、不同摆放角度的工装夹具，完成复杂轨迹的移位作业。设计阶段优先考虑了结构刚性与运动平稳性的平衡，支撑立柱与横梁采用型材焊接框架结构，内部设置加强筋提升抗扭能力，避免高速移动时出现结构震颤影响定位精度；各运动轴的传动部件采用模块化集成设计，驱动电机安装位置做了重心配平处理，降低运动过程中的偏载力矩，延长传动部件的使用寿命。安装边界方面，设备底部通过膨胀螺栓与车间硬化地面固定，立柱安装平面的水平度公差控制在合理范围内，横梁安装完成后需保证导轨直线度满足运动精度要求，末端执行器可根据实际作业需求更换夹爪、吸盘、工装夹具等不同配件，适配不同材质、不同形状工件的抓取需求。整套设备的运动逻辑可对接产线主控系统，配合传感器实现工件到位自动识别、作业路径自动规划，可融入现有自动化产线实现无人化连续作业，在小批量多品种的柔性生产场景下，仅需调整运动路径参数即可快速切换生产品类，无需对硬件结构做大规模改动，具备较强的产线适配能力。
