丹佛斯EVR制冷用常闭电磁阀结构设计

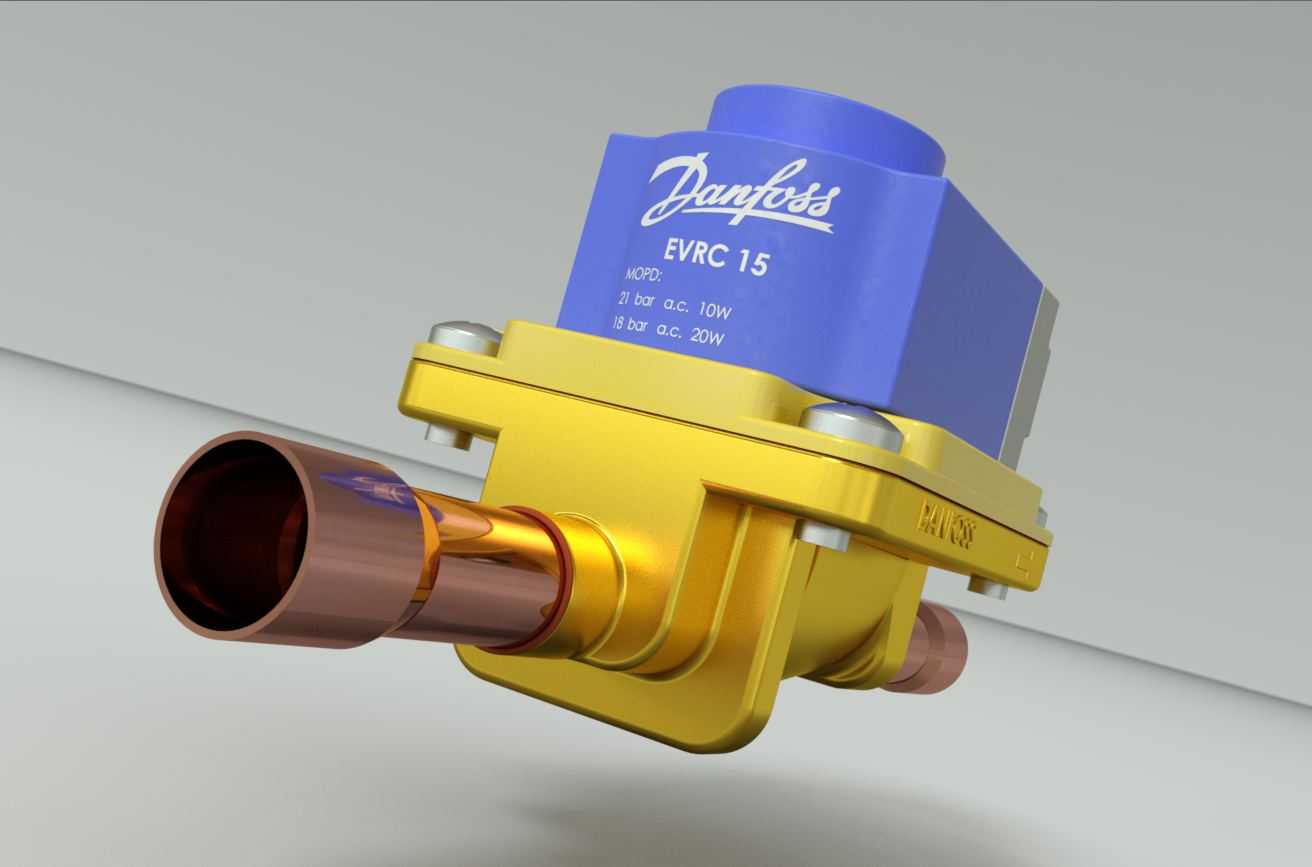

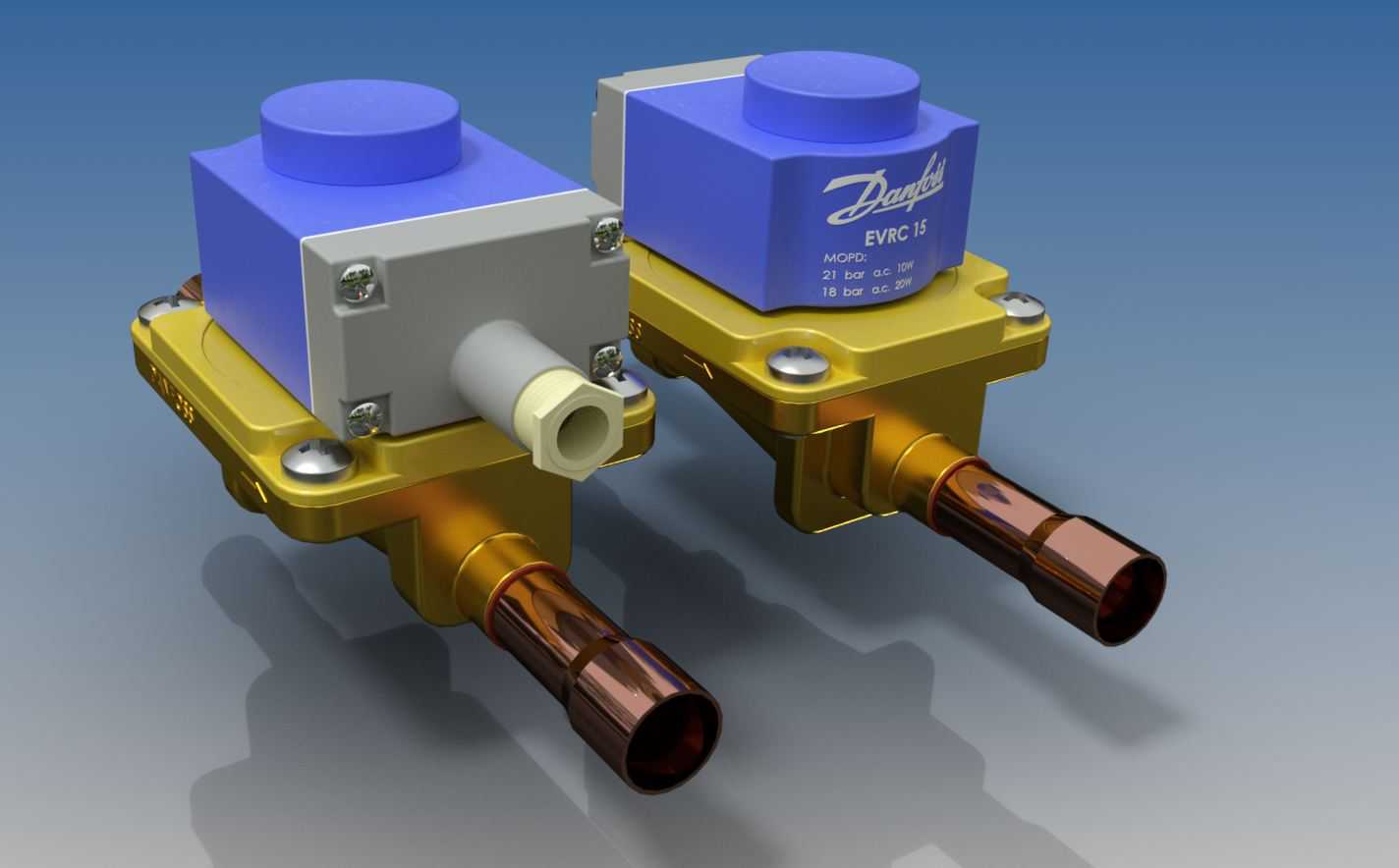

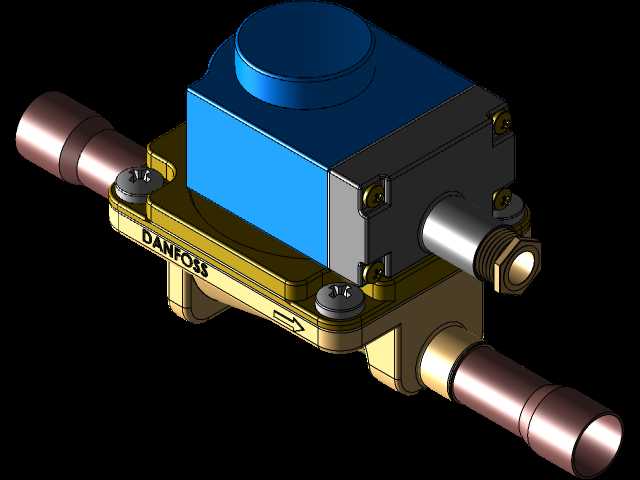

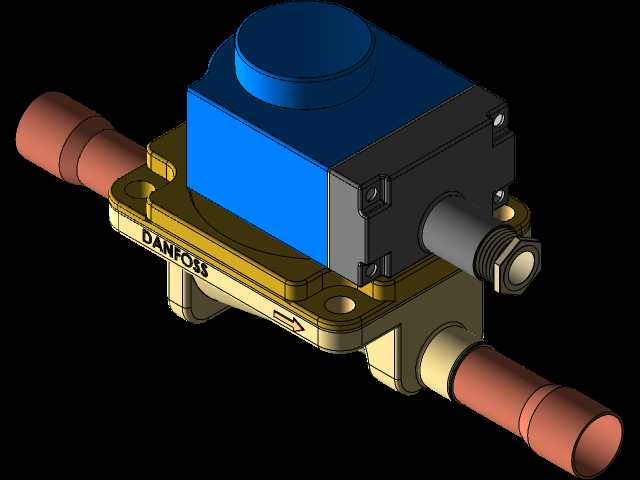

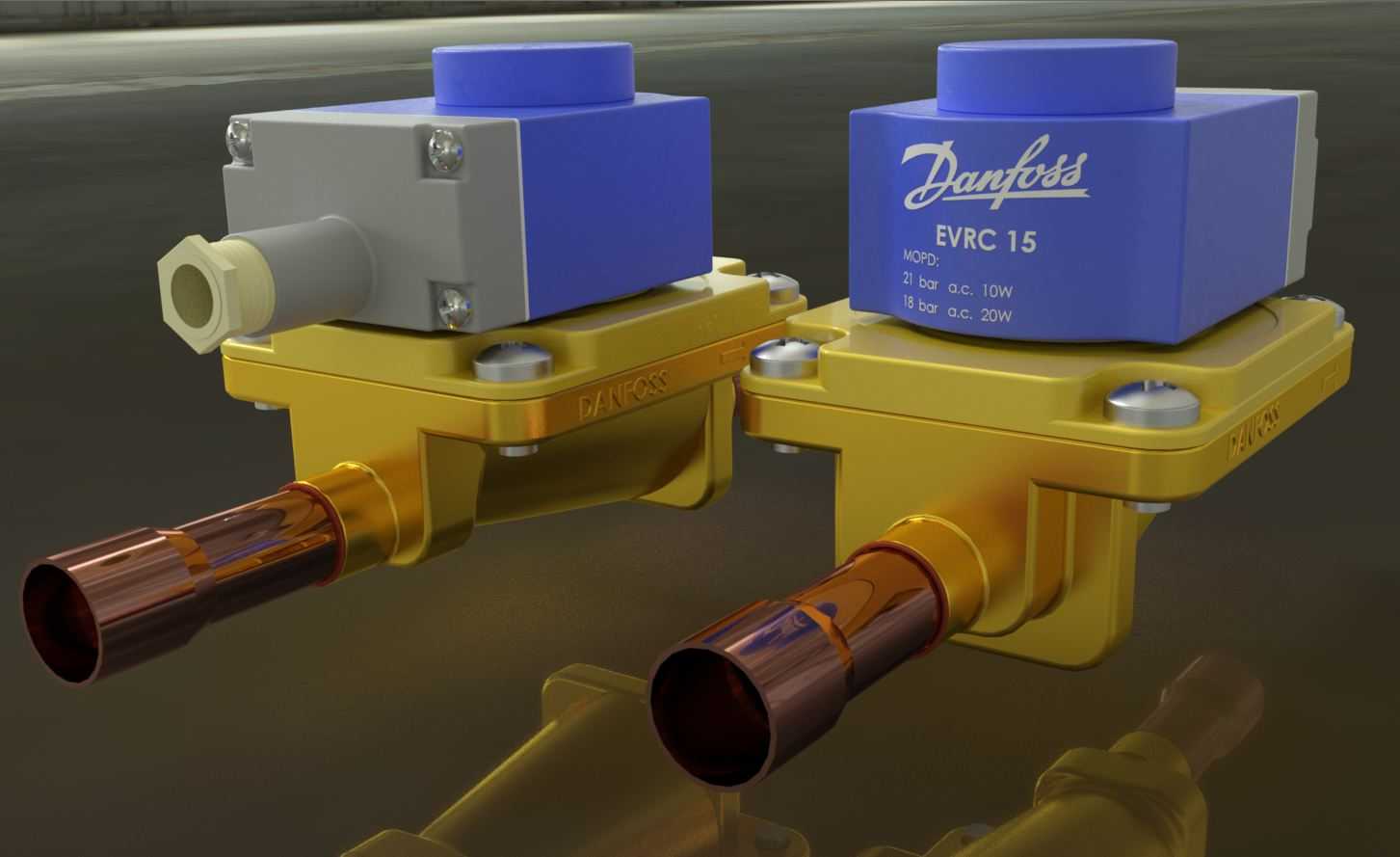

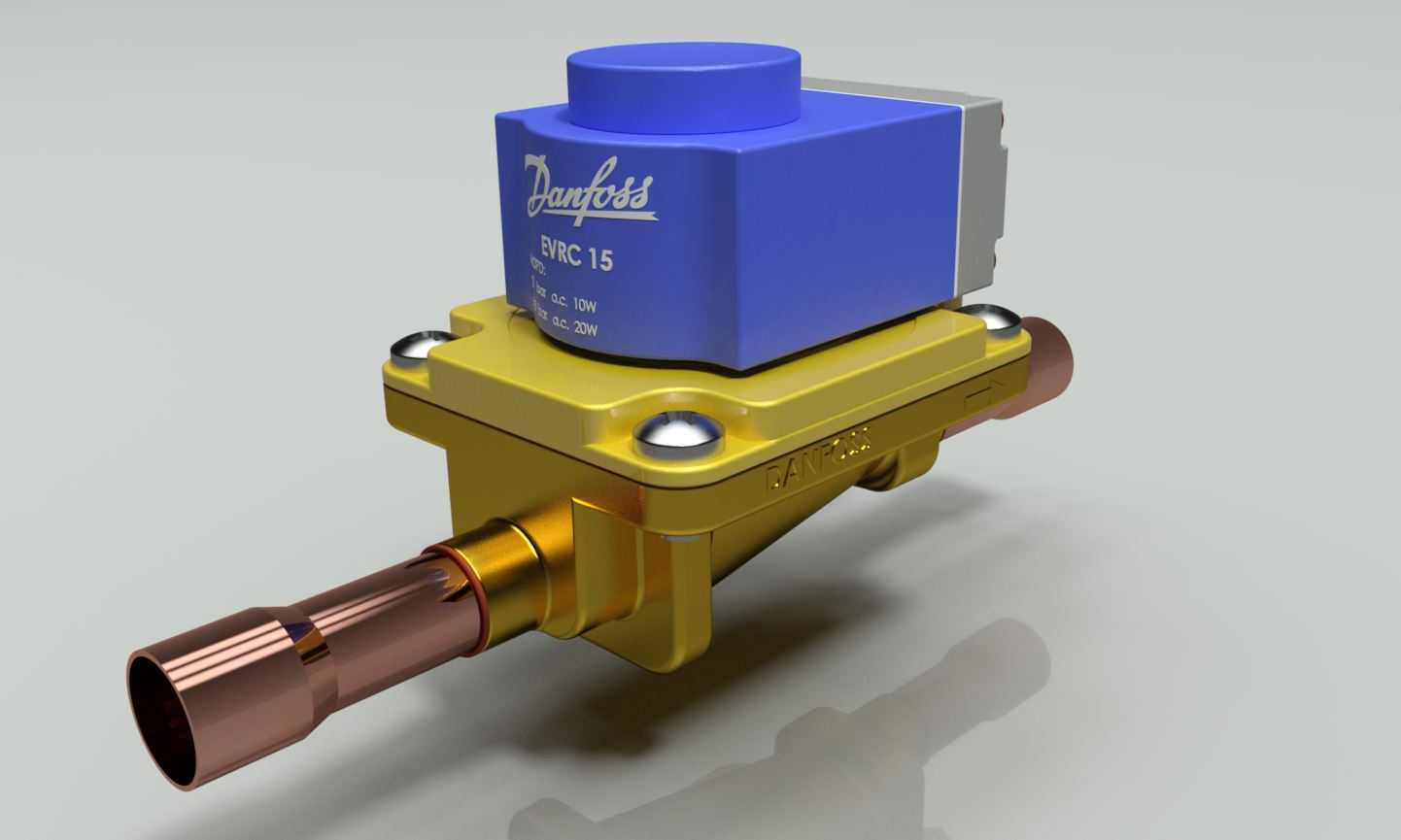

这款电磁阀是制冷系统管路中核心的流体控制元件，主要应用于商用冷藏柜、冷库机组、工业冷水机、中央空调冷媒管路等场景，承担管路通断控制、冷媒流向切换、供液量调节的关键作用，可适配R22、R404A、R134a等多种常用制冷工质，覆盖液体管路、吸气管路、热气管路等不同制冷回路的控制需求。从实际使用场景来看，该阀可直接安装在制冷管路中，也可作为伺服控制级阀件搭配更大通径主阀使用，在冷藏工况下能够精准响应温控系统的电信号，快速完成管路通断动作，避免压缩机液击、蒸发器供液异常等常见故障，保障制冷系统稳定运行。产品功能设计上采用先导式结构，上部电磁线圈通电后产生电磁吸力，带动内部先导阀芯开启，利用阀前后的冷媒压差推动主阀芯完成全开动作，断电后依靠弹簧复位力快速关闭，相比直动式电磁阀可适配更高压力、更大通径的管路场景，线圈部分采用防潮绝缘封装，可适应低温高湿的制冷机房安装环境，阀体下部的黄铜基座具备优异的耐冷媒腐蚀、耐高压特性，两端焊接式紫铜接头可直接与同管径紫铜管采用钎焊连接，密封性能可靠，长期运行无外漏风险。设计过程中重点考量了安装边界与尺寸适配性，阀体整体采用紧凑型布局，电磁线圈与阀体采用垂直同轴布置，最大程度缩小安装占用空间，接头中心距、阀体总高度、线圈外径等尺寸完全匹配行业通用安装规范，可直接替换同规格常规制冷电磁阀，无需改动原有管路布局；线圈部分预留了标准接线端子空间，接线方向可根据安装空间旋转调整，适配不同走向的布线需求，阀体底部平整，可在需要时搭配支架完成固定安装，避免管路振动导致的阀件松动。外形设计上，上部蓝色线圈外壳采用辨识度极高的品牌配色，表面模压品牌标识与型号参数，下部黄铜阀体做了钝化防锈处理，金属质感强烈，流道部分采用平滑圆弧过渡设计，最大程度降低冷媒流经时的阻力损失，减少管路压降与湍流噪音，内部密封件采用耐低温氟橡胶材质，在-40℃到105℃的工作温度区间内均可保持稳定的密封性能，不会因长期低温运行出现硬化泄漏问题。
