迷你USB锂离子电池充电模块结构设计

这款迷你USB锂离子电池充电模块，主要面向小型便携电子设备的内置供电补能场景，常见应用在穿戴式智能硬件、小型便携检测仪器、DIY手持电子装置、迷你蓝牙外设等对安装空间有严苛限制的产品中，作为独立的锂电充电管理单元，承担从USB接口取电、为单节锂离子电池提供恒定电流恒定电压充电的核心功能，避免锂电过充、过放风险，保障小型电子设备的供电安全与循环使用寿命。

从功能特性来看，该模块集成了完整的锂电充电管理逻辑，板载的Mini USB接口作为标准电力输入端口，可直接适配常规USB-A to Mini USB线材，从电脑USB口、普通手机充电头、移动电源等常见5V直流输出端取电，无需额外搭建电压转换电路；板上预留的接线端子分别对应电源输入正负极、电池连接正负极、充电输出正负极，接线标识清晰，可直接通过焊线或者插针方式与外部电路、锂电池组连接，无需复杂的调试即可投入使用，模块自带充电状态指示逻辑，可直观反馈当前充电进程，降低小型电子设备的供电部分开发门槛。

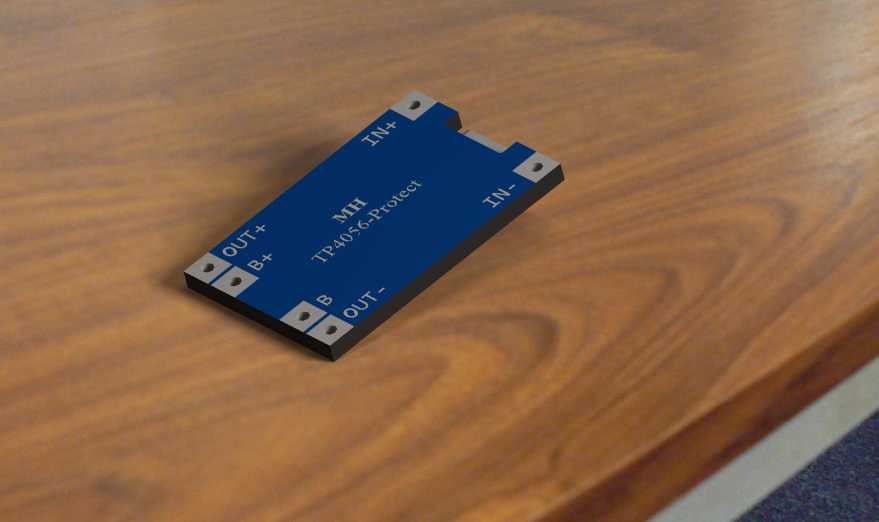

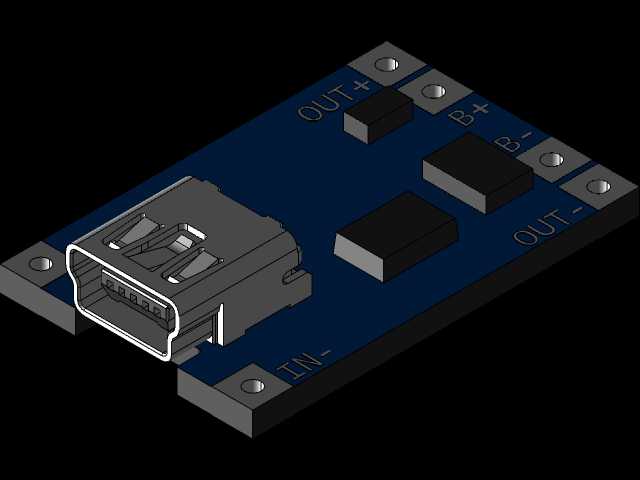

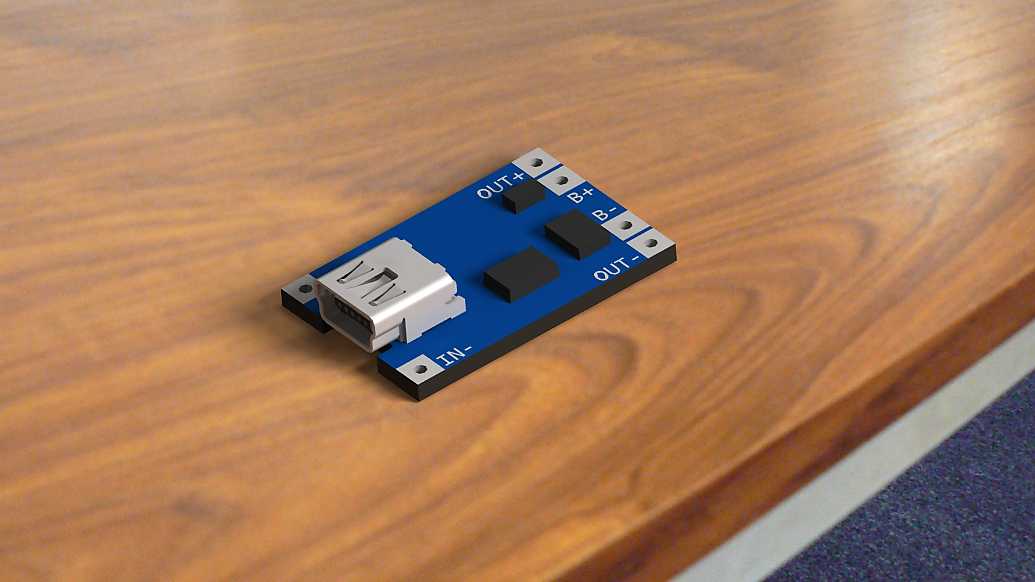

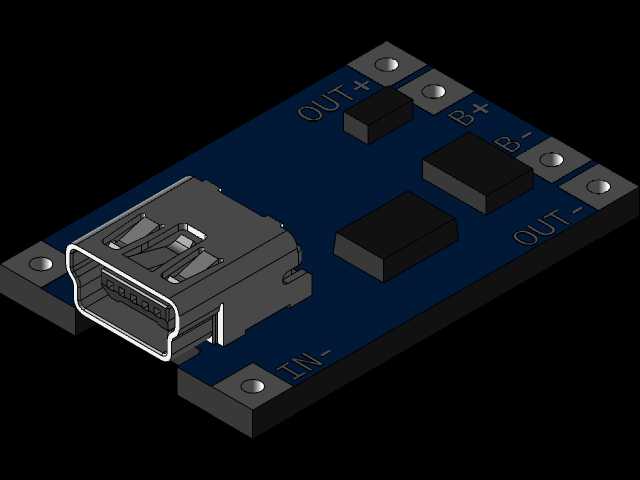

在设计思路上，该模块优先考量了小空间场景的适配性，整体采用长条形窄版PCB布局，将输入接口、功率管理芯片、接线端子沿板身长度方向依次排布，最大化压缩板身宽度，避免在小型设备内部占用过多横向安装空间；PCB板材采用常规FR-4玻纤板，铜箔走线做了载流优化，大电流路径做了加宽处理，降低充电过程中的线路压降与发热，元器件全部采用表贴封装，进一步压缩整体厚度，适配超薄型便携设备的内部堆叠要求。

从安装边界来看，该模块整体外形紧凑，板身边缘预留了固定安装孔位，可通过M2规格的螺丝直接固定在设备内部的塑料支柱上，也可通过高温双面胶直接粘贴在设备壳体内壁，安装方式灵活；所有外接端子均布置在板身的同一侧边缘，方便外部线束的走线与连接，不会与设备内部其他元器件产生干涉；模块整体高度控制在较低范围，Mini USB接口的位置刚好对应设备外壳预留的接口开孔位置，组装时无需额外调整接口对位，可直接完成整机组装。在实际使用中，该模块可适配常规容量的单节3.7V锂离子电池，充电电流匹配小型电池的安全充电阈值，不会因为充电电流过大损伤电池电芯，同时具备输入过压保护、电池反接保护、充电超时保护等基础安全逻辑，即使是电子DIY爱好者也可安全使用，无需担心接线失误造成的元器件损坏。
