10瓦24伏单晶太阳能电池板结构设计

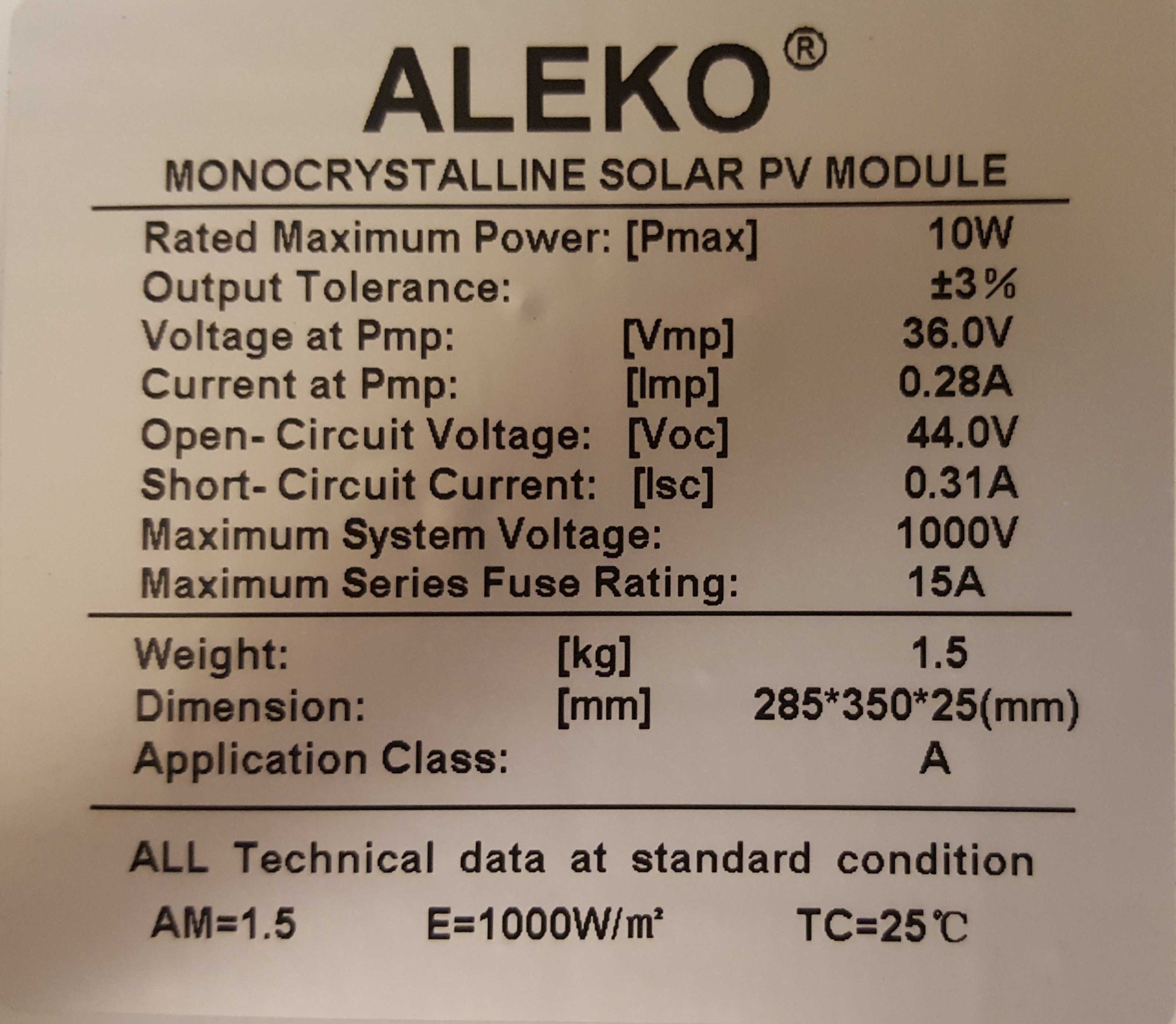

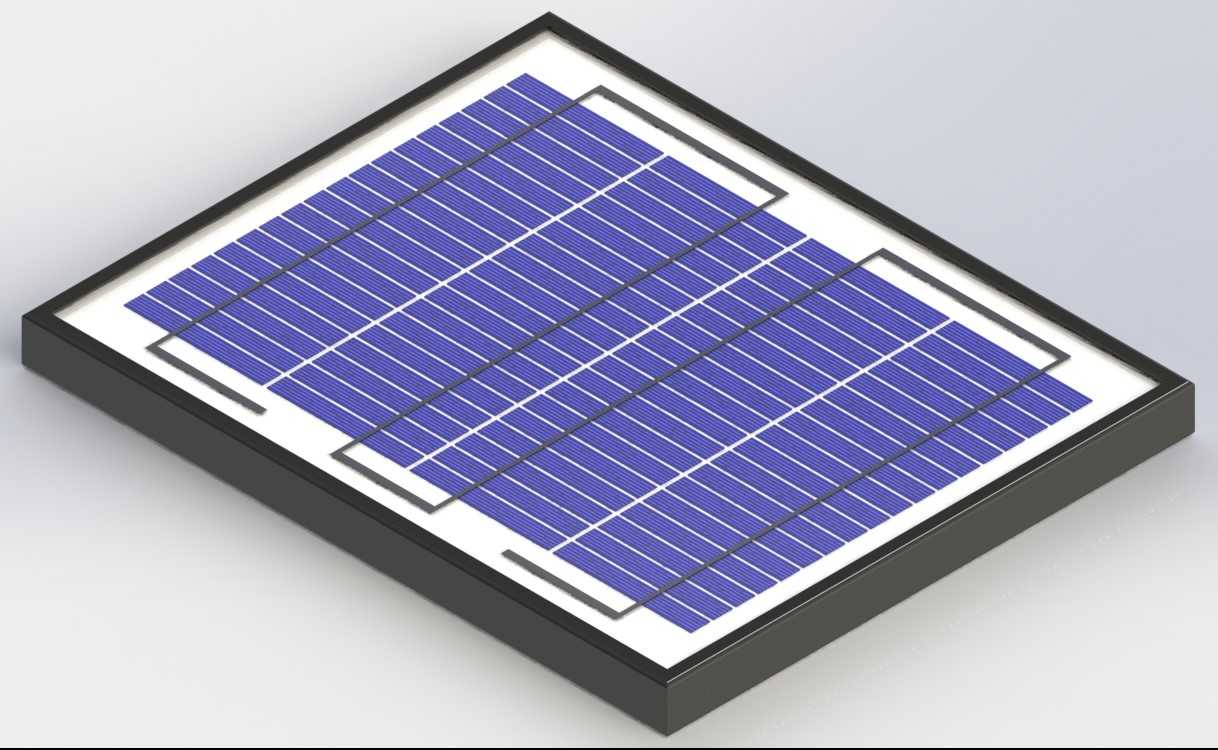

这款单晶太阳能电池板主要面向小型离网供电场景设计，可广泛应用于户外庭院照明供电、小型监控设备独立供电、野外便携供电系统配套、户用分布式微发电单元搭建等场景，能够在无外接市电的环境下，将太阳光辐射能直接转换为直流电能，为低功率用电设备提供稳定的电力来源，也可搭配储能蓄电池组成独立供电回路，满足零散点位的用电需求。从功能特性来看，该电池板采用单晶硅电池片排布设计，内部共设置72片电池单元，标称输出电压适配24伏低压用电系统，工作状态下可匹配对应功率负载的用电需求，开路电压留有充足余量，能够应对不同光照强度下的输出波动，保障供电稳定性。在设计思路上，整体采用层压封装结构，电池片阵列排布规整，预留了内部汇流条的走线空间，边框采用硬质包裹结构，既可以对内部脆弱的电池片起到防护作用，避免运输、安装过程中磕碰造成电池片隐裂，也为现场安装提供了固定点位，同时边框的密封结构能够阻挡水汽、灰尘侵入电池内部，延长户外使用的寿命。电池板顶部设计有高透光覆盖层，能够在保证太阳光高透过率的同时，抵御户外环境下的紫外线老化、风沙磨损、雨水侵蚀，适配长期露天放置的使用需求。从外形尺寸与安装边界来看，该电池板整体为薄型长方体结构，厚度仅25毫米，长宽尺寸分别为350毫米、286毫米，整体重量较轻，带配套支架总重仅3.18千克，安装时不需要预留过大的承重空间，既可以通过配套支架倾斜固定在平面上，获得最佳的受光角度，也可以直接贴合固定在平整的硬质表面，适配不同的安装场景。设计时充分考虑了小型供电场景的安装灵活性，整体尺寸紧凑，不会占用过多安装空间，同时预留了标准的接线引出位置，方便现场快速接线组装，降低现场施工的难度。在细节设计上，电池片之间的汇流条排布均匀，既保证了电流的顺畅汇集，也避免了局部遮挡带来的输出损耗，边框的边角做了钝化处理，避免安装过程中划伤操作人员，整体结构兼顾了发电效率、结构强度与安装便利性，能够满足各类小型离网供电场景的使用需求。
