50伏安控制变压器工业电气结构设计

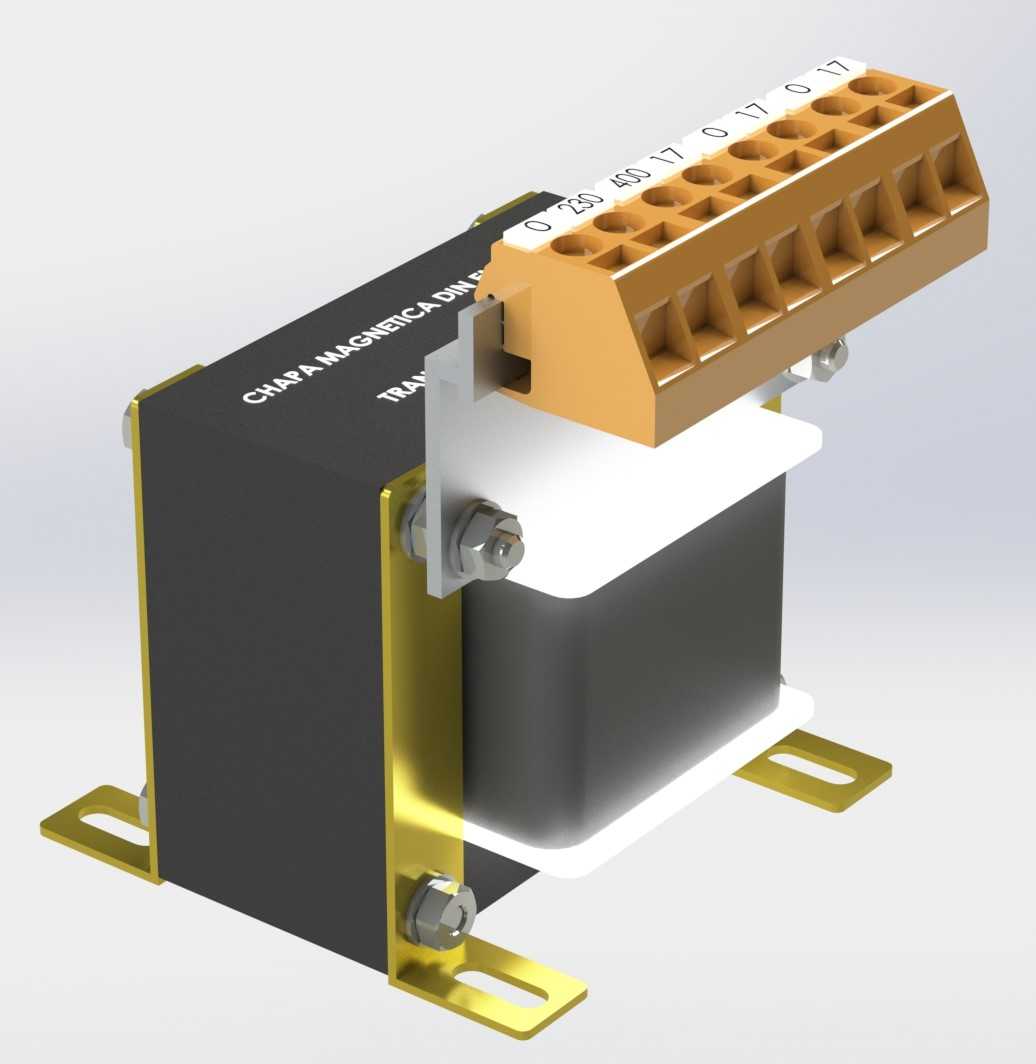

这款50伏安容量的控制变压器，主要面向工业低压控制回路的电压转换场景，常见于机床控制柜、自动化生产线配电单元、小型机电设备的供电模块中，承担着将前端输入的较高交流电压转换为控制回路适用的低电压的核心作用，为接触器、继电器、指示灯等低压控制元件提供稳定的工作电源，同时能实现输入输出侧的电气隔离，降低强电串入控制回路引发的设备损坏与人员触电风险。从实际用途来看，这类小容量控制变压器多用于负载功率不大的控制场景，适配单台小型设备的控制回路供电需求，可在输入电压存在小幅波动的工况下维持输出电压的相对稳定，保障控制回路内各类元件的可靠动作。产品功能设计上，顶部采用多档位接线端子排，端子上清晰标注不同电压档位标识，可支持多组输入电压适配与多组输出电压接线需求，端子排采用绝缘阻燃材质制作，相邻接线位之间设置绝缘隔挡，避免接线后出现短接故障；主体铁芯与绕组外部包裹绝缘防护层，既可以固定绕组结构，也能起到防尘、绝缘防护的作用；两侧采用镀锌金属安装支架，支架上开设长圆形安装孔，可适配不同孔距的安装基面，降低现场安装的对位难度，安装支架与主体之间通过螺栓紧固连接，结构稳固性强，可承受设备运行过程中的小幅振动，避免长期使用后出现连接松动。设计思路上，整体采用开放式框架搭配局部绝缘防护的结构，在保障电气绝缘性能的前提下尽可能压缩整体体积，减少在控制柜内的空间占用；接线端子统一布置在设备顶部，符合电气柜内布线的操作习惯，方便运维人员进行接线与档位调整操作；底部与侧部的金属支架形成稳定的支撑结构，安装后可将主体抬离安装基面，预留一定的散热间隙，帮助绕组在工作过程中散出热量，避免长期高温运行加速绝缘层老化。外形尺寸方面，整体结构紧凑，主体绕组部分为方正结构，顶部端子排略宽于主体，两侧安装支架向外延伸出安装孔位，安装时需在安装基面上预留对应长宽的安装空间，接线操作时需在顶部预留足够的接线操作空间，避免与柜内其他元件产生干涉，保障布线与后期维护的操作便利性。
