符合DIN EN60740-1标准叠装铁芯电感结构

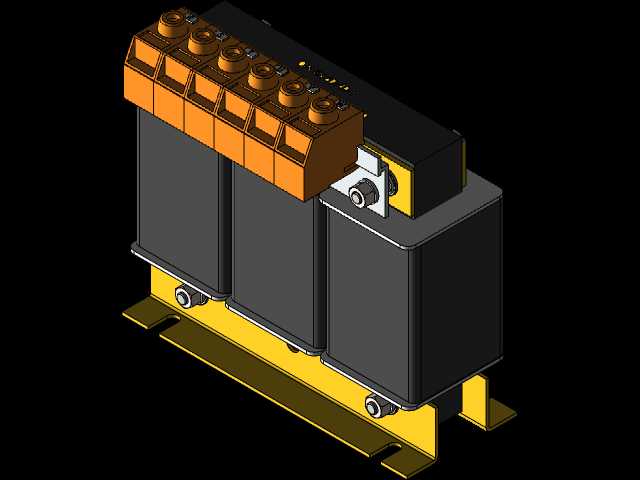

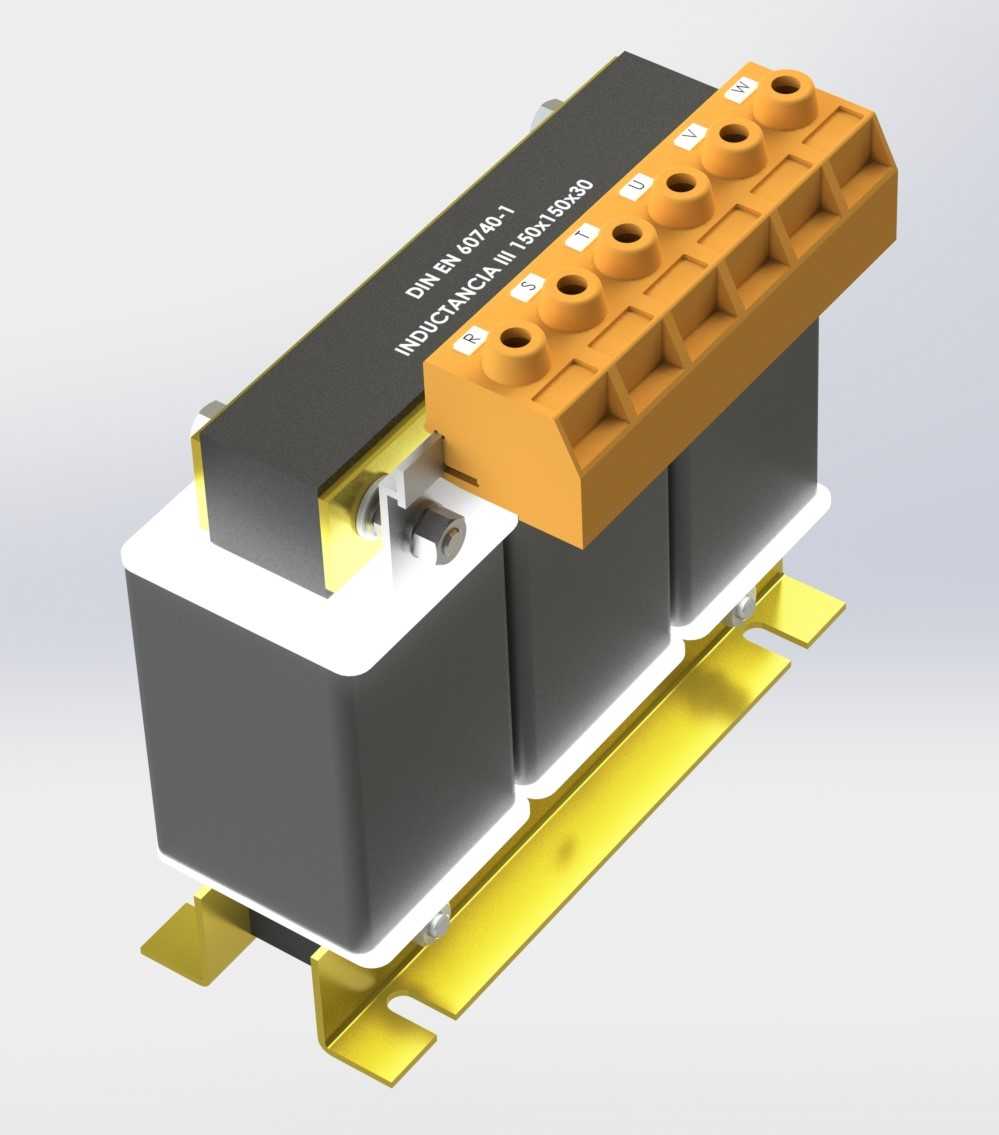

这款叠装式电感元件主要面向低压配电、工业控制设备的电能调理场景，可在变频驱动回路、电源滤波回路、功率因数补偿支路中承担抑制浪涌电流、滤除高频谐波、平滑电流波形的作用，能够有效降低回路中电流突变对后端精密控制元件的冲击，提升整套电气系统运行的稳定性与抗干扰能力，适配30mm标准安装间距的电气柜排布要求，可直接嵌入模块化组装的配电单元中使用。产品采用三柱式铁芯叠装结构，铁芯部分选用高导磁冷轧硅钢片叠压而成，叠片间做绝缘处理以降低涡流损耗，每柱铁芯外部缠绕绝缘漆包线绕组，绕组外部做绝缘浸漆与包覆处理，避免长期运行中积尘、凝露引发的绝缘失效问题。顶部采用一体化橙色绝缘接线座，接线座上预留四个带内螺纹的接线孔位，每个孔位旁标注清晰的接线标识，方便现场施工时快速识别接线点位，接线座与铁芯绕组之间设置绝缘隔层，确保带电部位与金属安装结构之间的爬电距离满足电气安全规范要求。底部采用镀锌钢制安装支架，支架带有两个对称的长圆形安装孔，可适配不同孔距的安装底板，安装时通过标准紧固件即可将元件固定在电气柜的安装梁或安装板上，支架与铁芯绕组之间设置缓冲绝缘垫，既可以阻隔金属支架与绕组的导电通路，也能吸收设备运行时产生的微幅振动，降低长期振动导致的接线松动、绕组磨损风险。整体结构设计充分考虑工业现场的安装与运维需求，外形轮廓规整无突出尖锐结构，相邻元件并排安装时不会出现结构干涉，接线端子朝向柜体外侧排布，无需额外调整安装角度即可完成接线操作，元件的整体高度适配常规低压柜的层间间距，无需为该元件预留额外的安装空间。在结构设计过程中，重点平衡了导磁效率与散热性能，铁芯叠片的压紧力度经过反复校核，既保证叠片间无松动间隙避免产生电磁噪音，又不会因压力过大导致叠片绝缘层破损，绕组与接线端子的连接部位采用压接加焊的处理方式，确保大电流通过时连接部位不会出现过热问题，外部绝缘壳体选用阻燃级工程塑料材质，可在高温环境下保持结构强度与绝缘性能，满足工业电气设备的长期可靠运行要求。
